[팁] 사진과 함께보는 컴퓨터 조립법

오늘 컴퓨터를 분해 청소 재조립 하는김에 조립 순서를 사진찍어보았습니다.

하다가 조립하고나서 찍어버렸다던가 해서 좀 대충인점 참고바랍니다.

-----------------------------------------------------------------------------------------------------------

1. 모든 부품을 꺼내놓습니다.

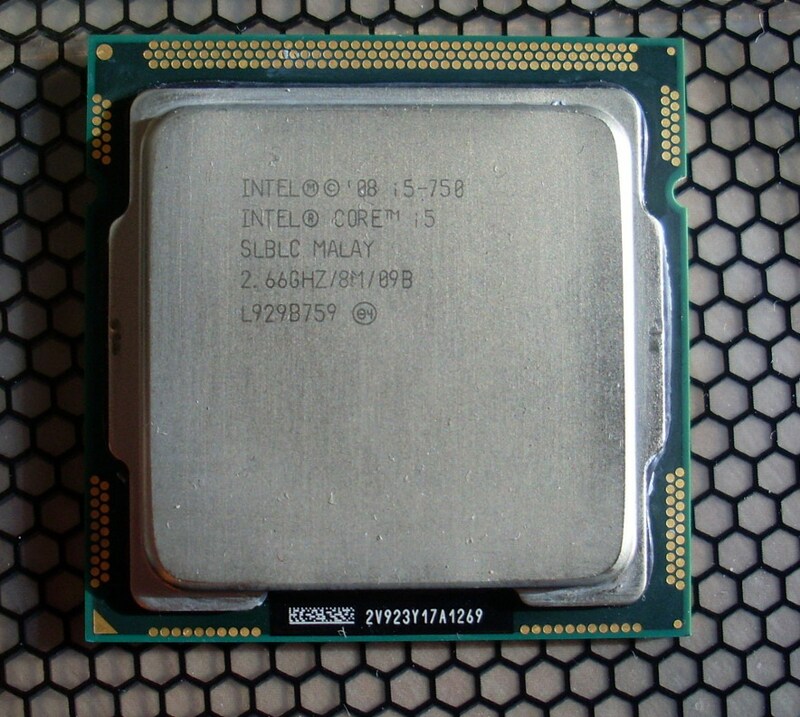

2. CPU의 세모를 확인합니다.

좌측하단에 세모 보이시죠?

사진은 린필드입니다만, 다른 CPU도 다 있습니다. AMD도요.

3. 보드 시피유 소켓에 세모를 찾습니다.

동그라미 친 부분입니다.

역시 좌측하단에 세모 보이시죠?

사진은 1156소켓 p55보드입니다만 다른데도 다 있습니다.

AMD는 조금 다릅니다만 역시 세모표시가 있습니다.

4. 시피유의 세모와  보스 소켓의 세모를 맞추어 시피유를 놓고 걸쇠를 잠가버립니다.

이런 식으로요. AMD도 대동소이 합니다.

5. 시피유 쿨러를 장착합니다.

인텔은 푸쉬핀 방식으로 말 그대로 눌러서 장착하고 돌려서 고정시키는 방식입니다.

AMD는 걸칠곳에 걸치고 걸쇠로 잠가주시면 됩니다.

제가 사제쿨러를 쓰기에 사진은 생략하겠습니다.

잘 모르시는 분은 메인보드 메뉴얼을 참고해주세요 그림으로 자세히 설명되어있답니다.

쿨러 선은 4번 사진의 CPU_FAN 위치에 꽂아주시면 됩니다.

동그라미 친 부분이지요...

6. 램슬롯을 확인 합니다.

동그라미 친 부분입니다.

DIMM A1 A2 보이시죠?? 적혀있는 그대로 A2가 회색 A1이 하늘색 입니다.

반대편은 DIMM B1 B2로 색은 같습니다.

두개를 꽂으신다면 A1 B1에 꽂아주셔야하고, 하나만 꽂는다면 A1이나 B1에 꽂아주셔야 합니다.



(추가)샌디브릿지는 A1A2 순서가 바뀌었습니다. A1이 안쪽 A2가 바깥쪽으로 바뀌었습니다.



그러므로 듀얼채널, 즉 두개를 꽂는다면 A2B2에다가 꽂아주셔야합니다.

7. 슬롯 크기를 잘 확인한후 힘껏 눌러 꽂아줍니다.

길이가 다르기때문에 잘못 꽂으시면 꽂히지 않으니 다시한번 확인해 주시기 바랍니다.

제기억으로 AMD는 방향이 반대였습니다.

8. I/O 쉴드를 케이스에 장착해줍니다.

이녀석을

케이스 뒤에(키보드 마우스 모니터 꽂는곳) 꽂아줍니다.

9. 메인보드와 파워를 케이스에 장착 합니다.

나사구멍 맞춰서 나사 감아주시면 됩니다.

모르시겠으면 메뉴얼을 보세요 케이스 메뉴얼이라든가 파워 메뉴얼에 그림으로 잘 설명 되어있을겁니다.

10. 24핀 주전원 선과 8(혹은 4)핀 보조전원선을 메인보드에 꽂아줍니다.

동그라미 친 부분이 24핀 위치입니다.

24핀 꽂은 사진이고

동그라미 친 부분이 8핀 위치입니다.

8핀 꽂은 사진입니다. 간혹 4핀짜리만 있는데 그럴경우 위치 그림에서 처럼 막혀있는데 막혀있는걸 내비두고

4핀만 꽂아주시면 됩니다.

방향이야 아무리 초보라도 척 보면 알게끔 걸쇠가 있어서 쉽게 꽂으실수 있습니다.

11. 하드를 알맞은 위치(3.5베이)에 장착하시고, 고정을 시킨다음, 전원선과 데이터 선을 꽂아줍니다.

이렇게 생긴 녀석이 sata전원선입니다.

꽂는 방향은, 모양이 ㄱ 였나 ┌ 였나 아무튼 그 모양에 맞춰서 끼우시면 됩니다.

구형 IDE케이블이라면 조금 다릅니다.

이런 전원을 사용합니다.

12. 데이터 선을 메인보드에 꽂아줍니다.

동그라미 친 부분에다가 11 사진의 검은 선을  꽂아줍니다.

IDE라면 동그라미 윗부분 세로로 길게 파란색 부분입니다.

이런 식으로요 ┌ 모양일수도있고 ㄴ 모양일수도 있으니 모양 잘 보시고 꽂아주시면 됩니다만,

보통 한번 꼬아야 맞을 겁니다.

ODD같은경우에도 5.25 베이에 장착한후 하드와 같이 해주시면 됩니다.

13. 그래픽 카드를 PCI-E 라고 적혀있는 슬롯중에서 제일 윗 슬롯에 꽂아 줍니다.

동그라미 친 부분입니다. 보드마다 위치는 살짝 다릅니다.

그리고 보조 전원을 연결합니다.

이렇게 말이죠. 보통 그래픽카드 보조전원선은 6핀이나 8핀 이고 위 사진처럼 커낵터 색이 다르거나

커넥터에 PCI-E라고 적혀있습니다.

보조전원 안꽂아도 되는 카드가 있고, 6핀 하나 요구하는 카드가 있고, 6핀 두개 필요한 카드도 있고,

6핀하나 8핀 하나 필요한 카드가 있고, 8핀 두개 필요한 카드가 있습니다.

14. 전면 오디오 선, USB선, 하드 LED 파워 LED, 파워 스위치, 리셋 스위치 등의 선을 꽂아 줍니다.

전면 오디오는 HDAUDIO 라든가 AC97 이라고 적혀있고 보통 보드 왼쪽 아래있습니다.

USB는 USB숫자숫자 라고 적혀있고, 보드 아래쪽 중앙에 있습니다.

하드 LED, 파워 LED, 파워 스위치, 리셋 스위치는 보드 오른쪽 아래 있고, 꽂는 순서는 보드마다 조금씩 다르고,

보드에 다 적혀있긴 합니다만, 메뉴얼을 보고 꽂는 편이 낫습니다.

간단히 적자면

파  워       스 피 커

ㅣ  ㅣ      ㅣ      ㅣ

ㅣㅣ         ㅣㅣㅣㅣ

하드         전원 리셋

이런식으로 보드에 적혀있고

+ -를 구분해서 꽂아줘야하는데, 색깔있는게 +, 흰선이 -이고

위와같이 어느 선인지 적혀있는 부분이 윗쪽을 향하게 꽂는게 보통입니다.

아수스 보드같은경우에는

Q커넥터라고 위와같은것에 꽂은다음 보드에 꽂아서 쓸수 있고 분해 조립시에는 순서 확인 할 필요 없이 Q커넥터 체로

뽑았다 끼웠다 할 수 있으므로 편리합니다.

15. 옆판을 닫고 키보드 마우스 모니터 파워 전원선 등등을 연결하시고 파워 스위치를 눌러주시면 끝! 입니다.

-----------------------------------------------------------------------------------------------------------

위에다도 썼다싶이 하다가 이미 조립하고 아차 싶어서 사진찍은거라 좀 미흡합니다.

그래도 완전 모르는 쌩초보가 아니라면 대강 이해할수있다고 생각하여 올려봅니다.
