[메인보드] 4 세대 Core 프로세서 용 메인 보드

Intel 8 시리즈 칩셋 하이 엔드 버전 Intel Z87

Haswell 세대 내장 GPU 변화

	엔진 수	샘플러 수
GT3	40	4
GT2	20	2
GT1.5	12	2
GT1	10	1

4 세대 Core프로세서 제품다이 구성

CPU	GPU
4 코어	GT2 (20EU +2 샘플러)
2 코어	GT2 (20EU +2 샘플러)
2 코어	GT1.5 (12EU +2 샘플러)
2 코어	GT1 (10EU +1 샘플러)

Intel의 데스크탑 PC 용 4 세대 Core 프로세서의 출하 시점의 SKU (예상)

브랜드	프로세서 번호	베이스 클럭	L3 캐시	코어 수 / 스레드 수	메모리 클럭	터보시 최고 클럭	배율 잠금 해제	그래픽 코어	그래픽 클럭	TDP
Core i7	4770K	3.5GHz	8MB	4 / 8	1.6GHz	3.9GHz	○	GT2	1.25GHz	84W
	4770	3.4GHz	8MB	4 / 8	1.6GHz	3.9GHz	-	GT2	1.20GHz	84W
	4770S	3.1GHz	8MB	4 / 8	1.6GHz	3.9GHz	-	GT2	1.20GHz	65W
	4770T	2.5GHz	8MB	4 / 8	1.6GHz	3.7GHz	-	GT2	1.20GHz	45W
	4765T	2.0GHz	8MB	4 / 8	1.6GHz	3.0GHz	-	GT2	1.20GHz	35W
Core i5	4670K	3.4GHz	6MB	4 / 4	1.6GHz	3.8GHz	○	GT2	1.20GHz	84W
	4670	3.4GHz	6MB	4 / 4	1.6GHz	3.8GHz	-	GT2	1.20GHz	84W
	4570	3.2GHz	6MB	4 / 4	1.6GHz	3.6GHz	-	GT2	1.15GHz	84W
	4430	3.0GHz	6MB	4 / 4	1.6GHz	3.2GHz	-	GT2	1.10GHz	84W
	4670S	3.1GHz	6MB	4 / 4	1.6GHz	3.8GHz	-	GT2	1.20GHz	65W
	4670T	2.3GHz	6MB	4 / 4	1.6GHz	3.3GHz	-	GT2	1.20GHz	45W
	4570S	2.9GHz	6MB	4 / 4	1.6GHz	3.6GHz	-	GT2	1.15GHz	65W
	4570T	2.9GHz	6MB	2 / 4	1.6GHz	3.6GHz	-	GT2	1.15GHz	35W
	4430S	2.7GHz	6MB	4 / 4	1.6GHz	3.2GHz	-	GT2	1.10GHz	65W

Intel 8 시리즈 칩셋의 SKU (예상)

	Z87	H87	H81	Q87	Q85	B85
소켓	LGA1150
개별 GPU 지원	x16 × 1/x8 × 2/x8 × 1 + x4 × 2	x16 × 1/x8 × 2	x16 × 1	x16 × 1	x16 × 1	x16 × 1
RST	○	○	-	○	AHCI	AHCI
Dynamic Storage Accelerator	○	-	-	-	-	-
SRT	○	○	-	○	AHCI	AHCI
vPro	-	-	-	○	-	-
Anti-Theft	-	-	-	○	-	-
Small Business Advantage	-	○	-	○	○	○
I / O Port Flexibility	○	○	-	○	-	-
USB 포트 (USB 3.0 최대)	14 (6)	14 (6)	10 (2)	14 (6)	14 (4)	12 (4)
SATA (SATA 6Gbps 최대)	6 (6)	6 (6)	4 (2)	6 (6)	6 (4)	6 (4)
최대 PCIe Gen2	8	8	6	8	8	8
메모리 슬롯 / 채널 당 DIMM 수	2 / 2	2 / 2	2 / 1	2 / 2	2 / 2	2 / 2
CPU 오버 클럭 기능	○	-	-	-	-	-

4 세대 Core 프로세서 + Intel 8 시리즈 칩셋의 블록 다이어그램

ASRock, BIOSTAR, MSI 메인 보드

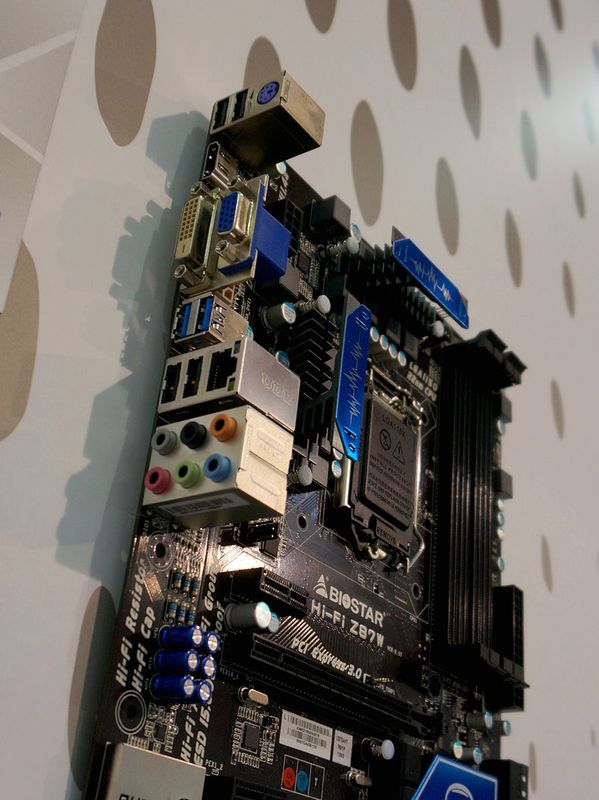

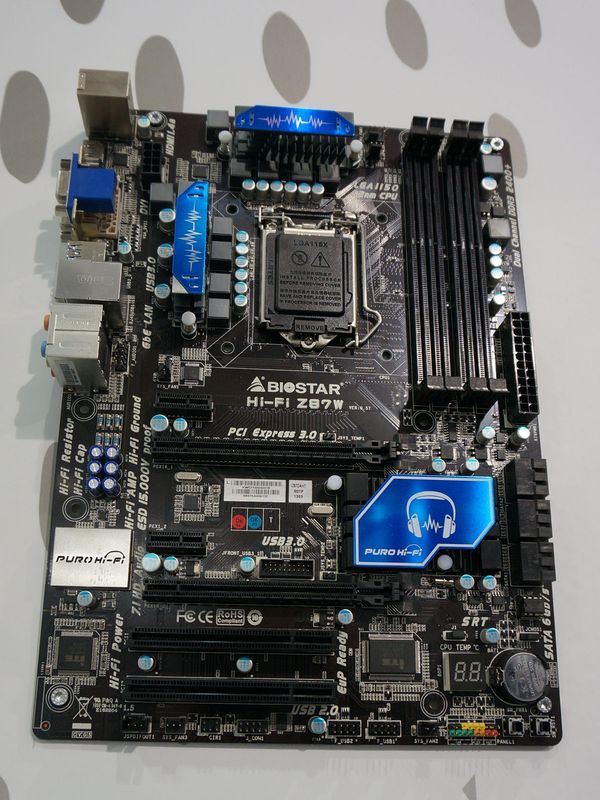

BIOSTAR가 전시 한 Intel Z87 탑재 ATX 메인 보드 "Hi-Fi Z87W

PCI Express Gen3 x16가 2 개, PCI Gen2 x1가 2 개, PCI 2 개

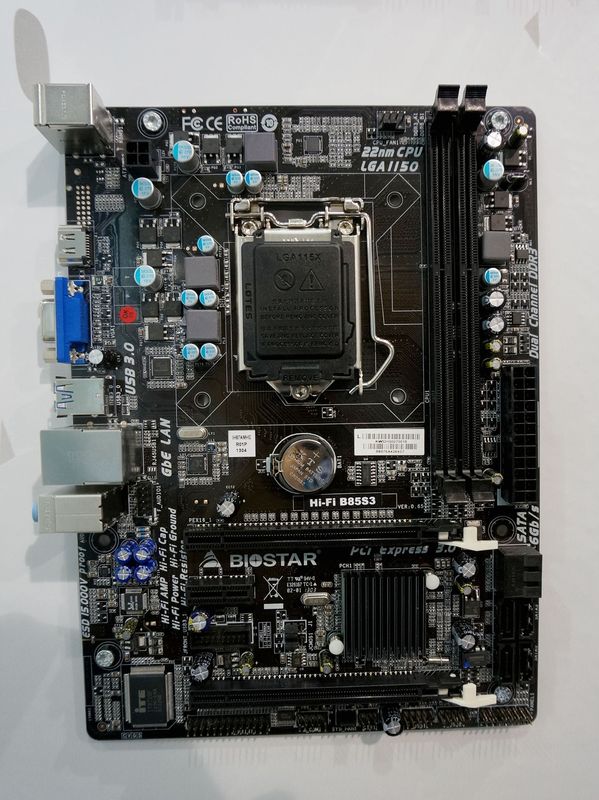

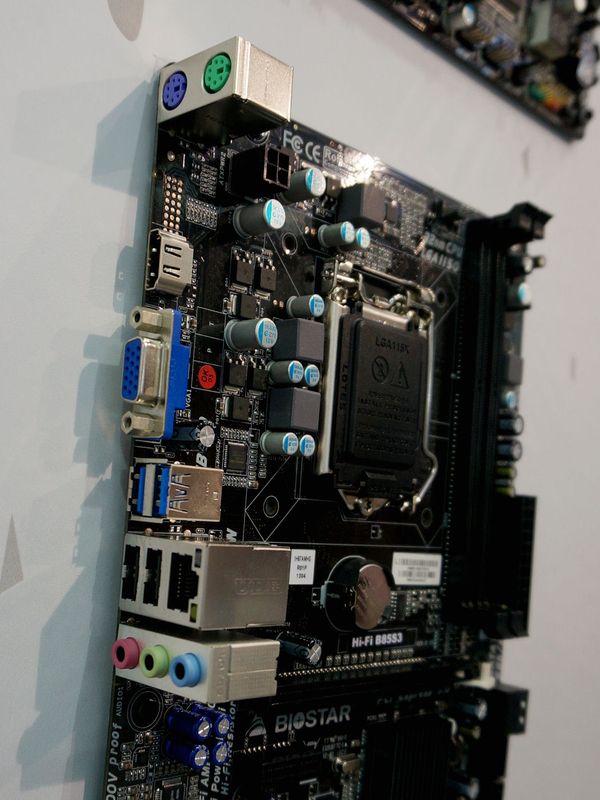

BIOSTAR가 전시 한 Intel B85 탑재 microATX 메인 보드

Hi-Fi B85S3" PCI Express Gen3 x16이 1 개, PCI Express Gen2 x16이 1 개, PCI Express Gen2 x1이 1 개

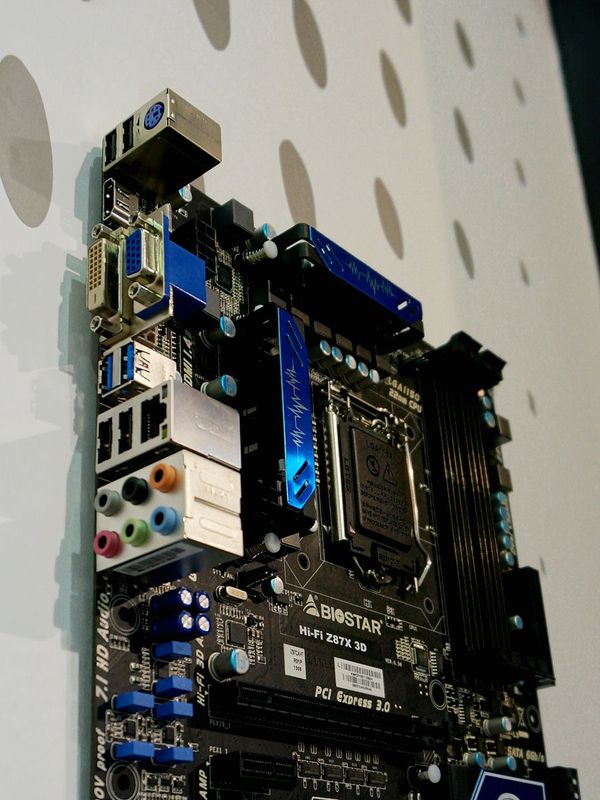

BIOSTAR가 전시 한 Intel Z87 탑재 ATX 메인 보드

Hi-Fi Z87X 3D" PCI Express Gen3 x16가 2 개, PCI Express Gen2 x16이 1 개, PCI Gen2 x1이 3 개

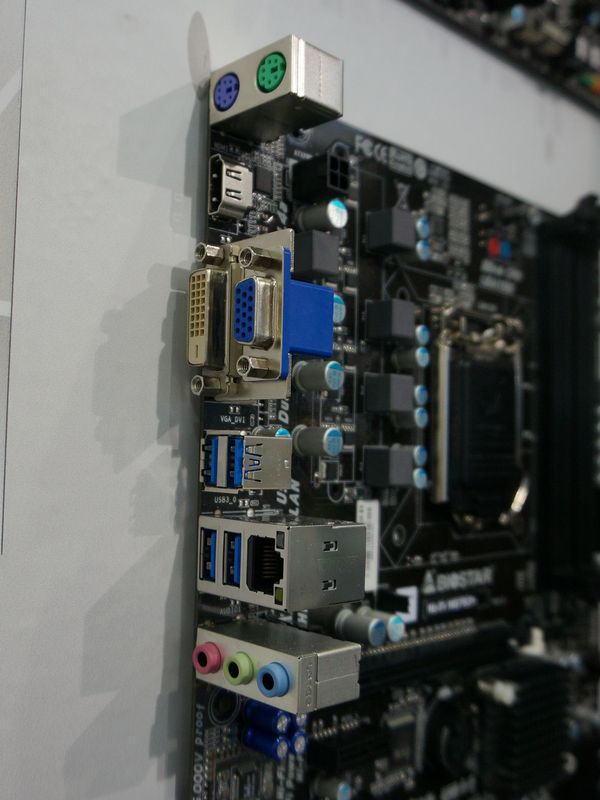

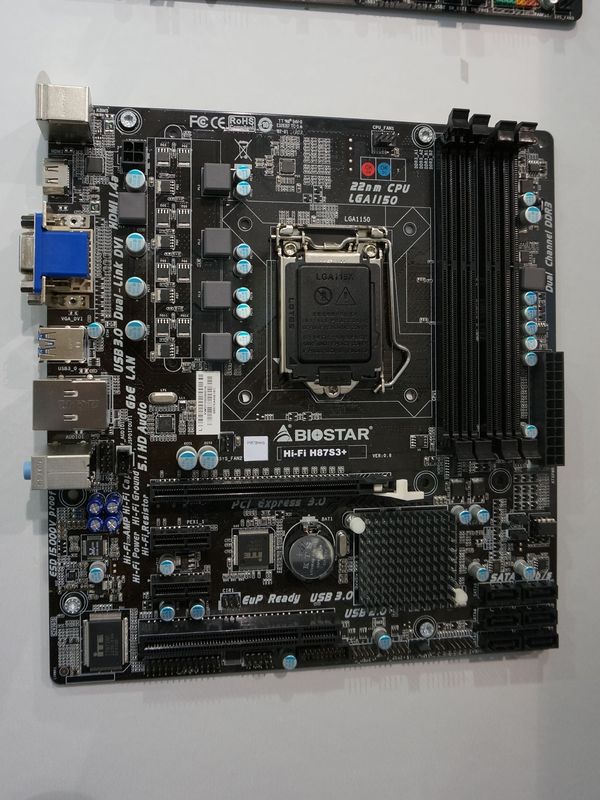

BIOSTAR가 전시 한 Intel H87 탑재 microATX 메인 보드

Hi-Fi H87S3" PCI Express Gen3 x16이 1 개, PCI Express Gen2 x1이 1 개, PCI 2 개

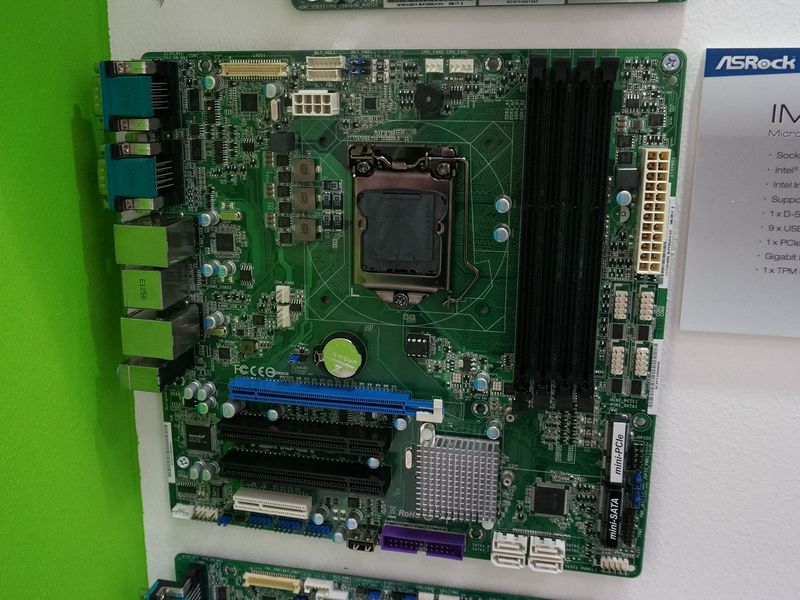

ASRock이 전시 한 Intel Q87 탑재 microATX 메인 보드

IMB-380L" PCI Express Gen3 x16이 1 개, PCI Express Gen2 x4이 1 개, PCI 2 개

ASRock이 전시 한 Intel Q87 탑재 ATX 메인 보드

IMB-780". PCI Express Gen3 x16이 1 개, PCI Express Gen2 x1이 1 개, PCI Express Gen2 x4가 2 개, PCI 3 개

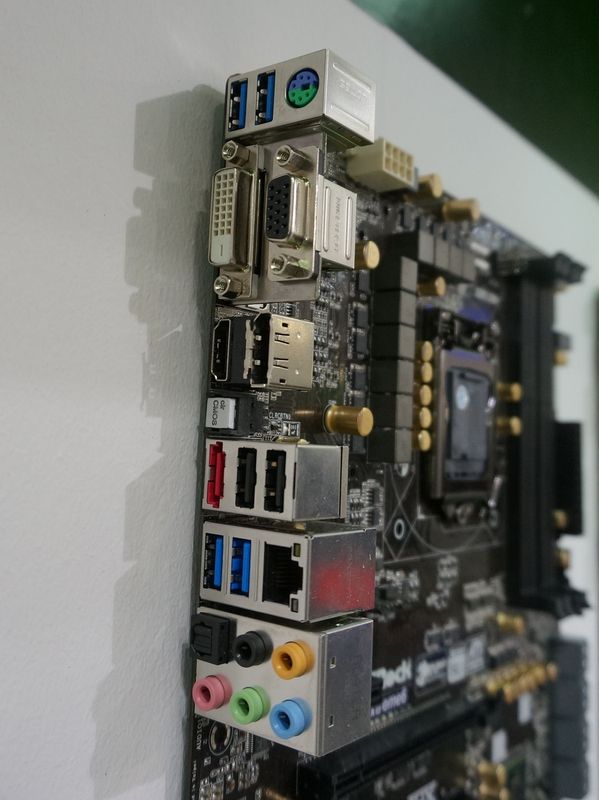

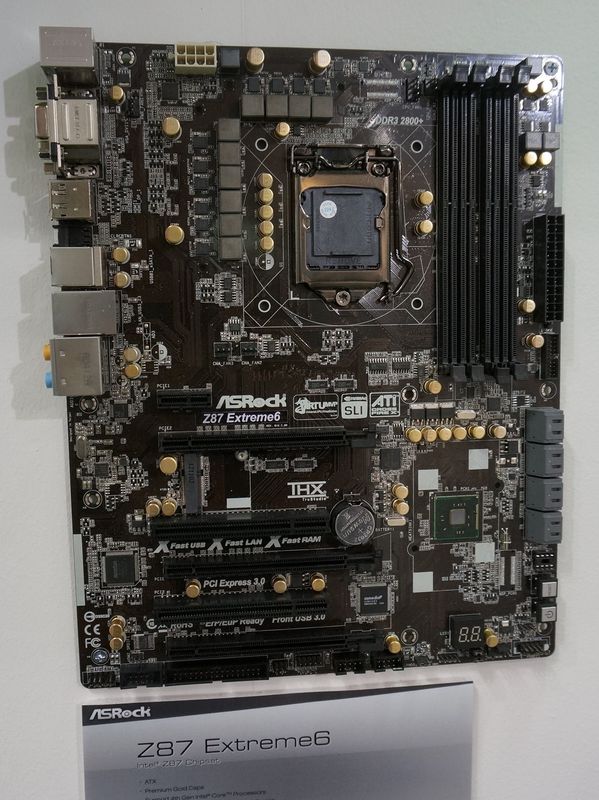

ASRock의 Intel Z87 탑재 ATX 메인 보드

Z87 Extreme6" PCI Express Gen3 x16가 2 개, PCI Express Gen2 x16이 1 개, PCI Express Gen2 x1이 1 개, PCI 2 개

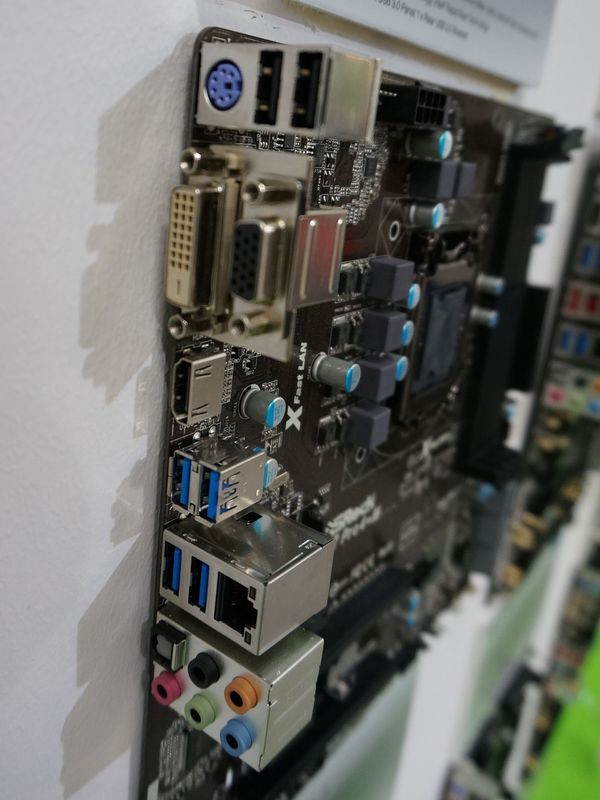

ASRock의 Intel Z87 탑재 microATX 메인 보드

Z87 Pro4-M".PCI Express Gen3 x16이 1 개, PCI Express Gen2 x4이 1 개, PCI Express Gen2 x1가 2 개

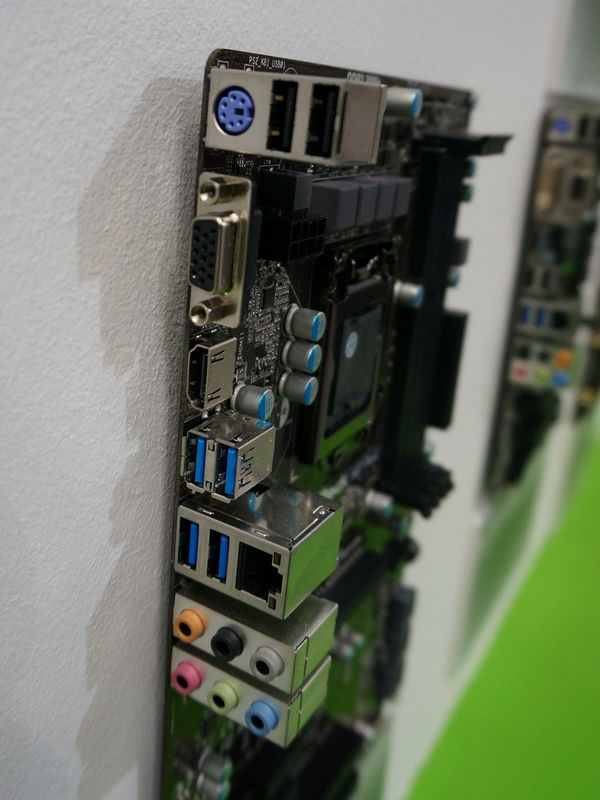

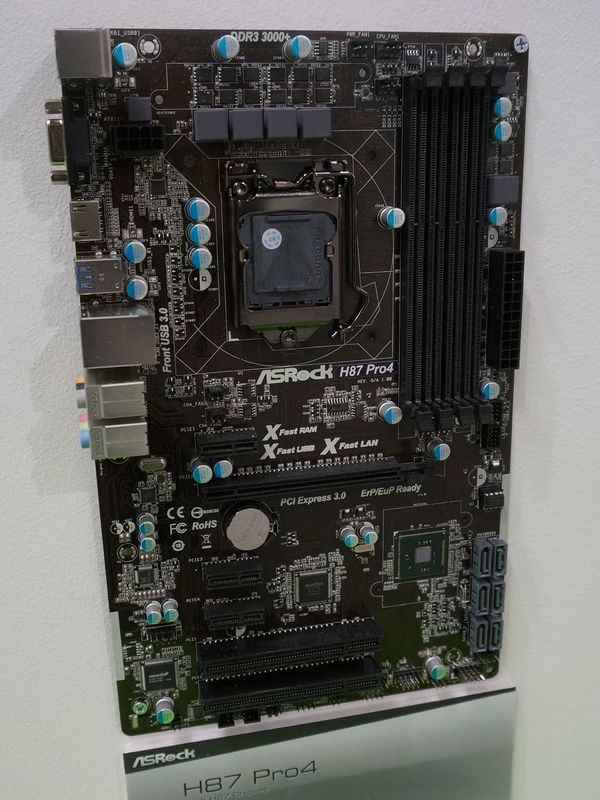

ASRock의 Intel H87 탑재 ATX 메인 보드

H87 Pro4" PCI Express Gen3 x16이 1 개, PCI Express Gen2 x1이 3 개, PCI 2 개
