[기타] 차세대 게임기 PlayStation 4

 PS4 게임 플레이의 모습

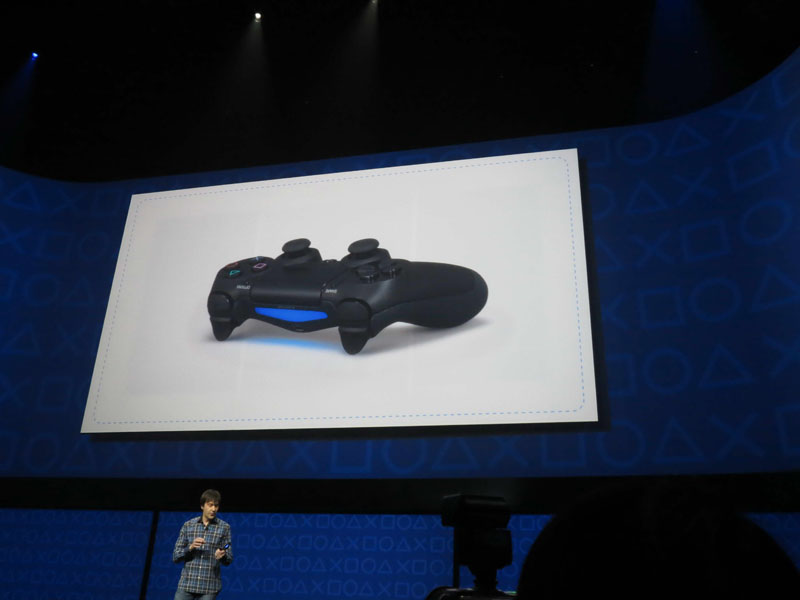

DUALSHOCK 4

PS4의 핵심 Jaguar 코어와 GCN 계열 GPU 코어

PS4 하드 슬라이드

AMD Jaguar 코어

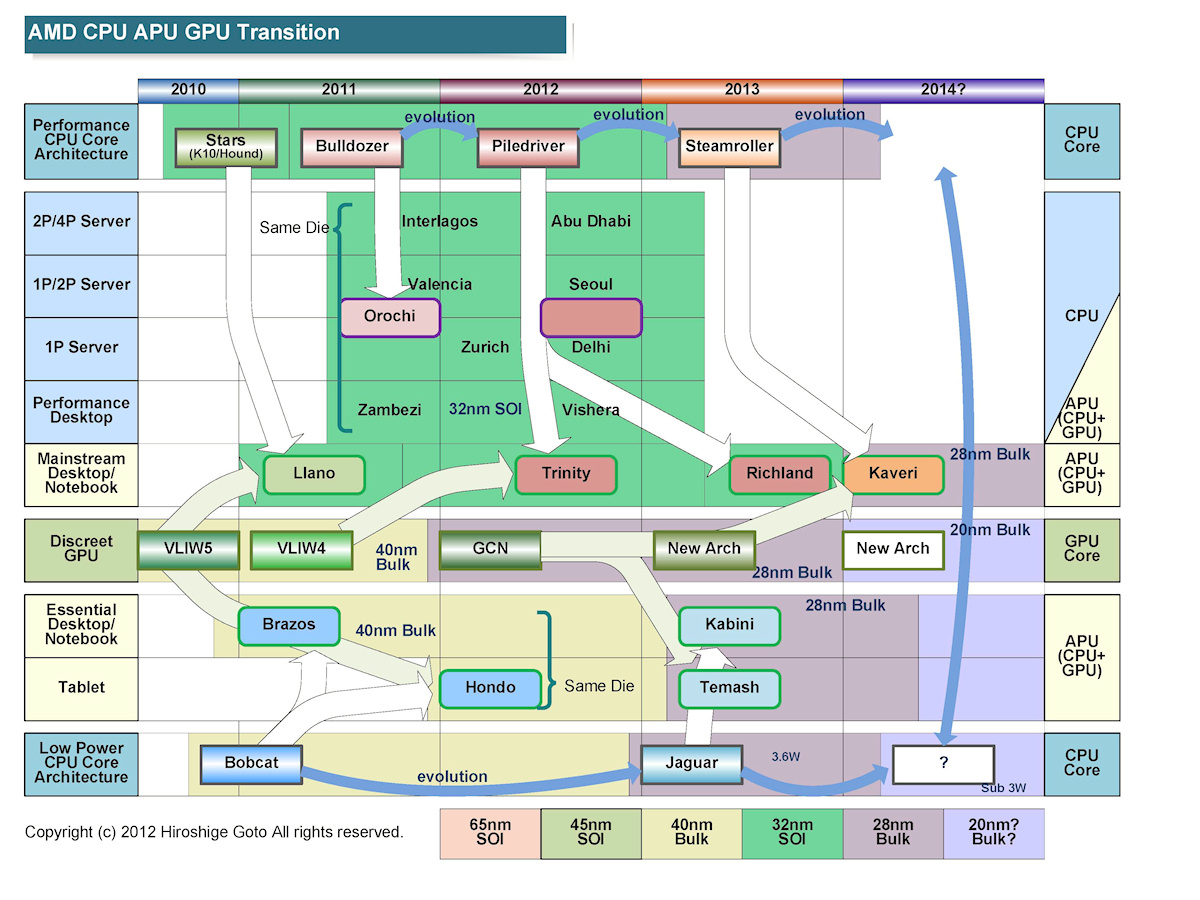

AMD의 CPU / APU / GPU 아키텍처

SCE는 Jaguar를 선택한 것이 아니라 Jaguar 밖에 선택할수  없었다

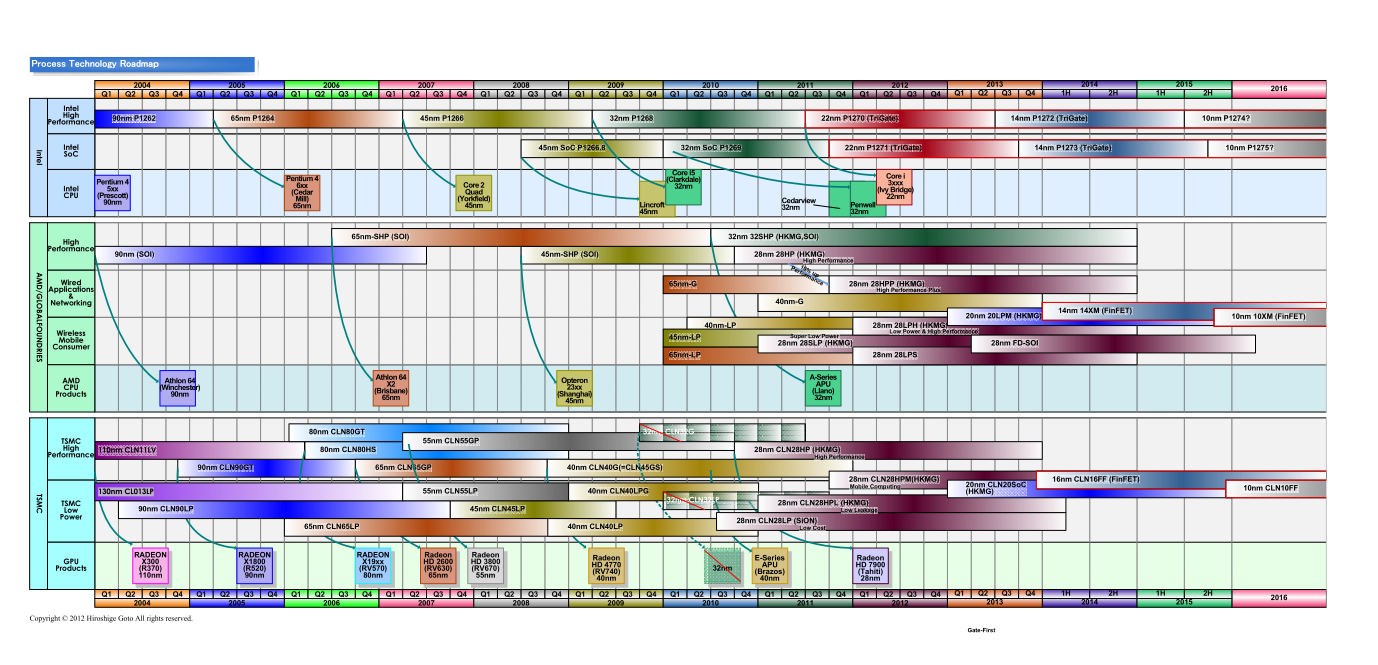

프로세스 로드맵

AMD의 CPU 아키텍처 개발 추이

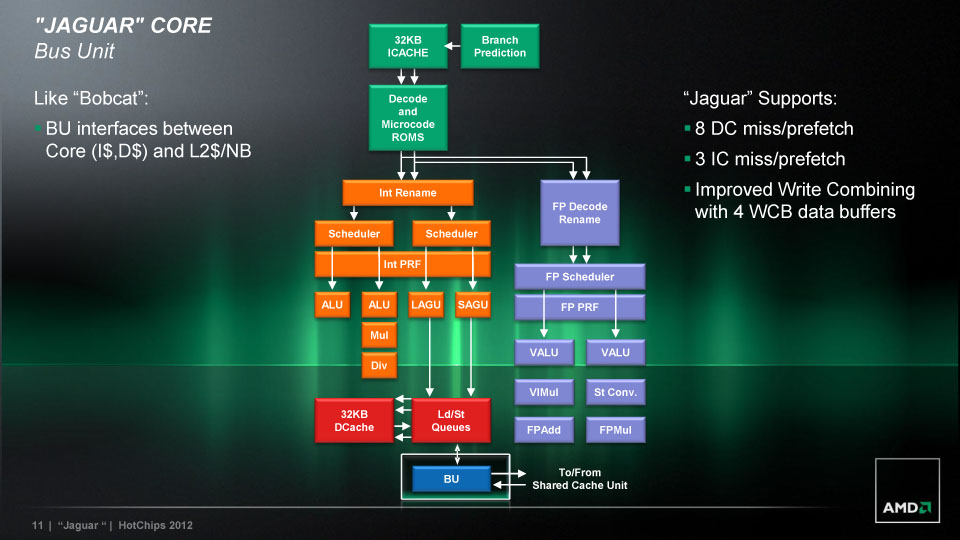

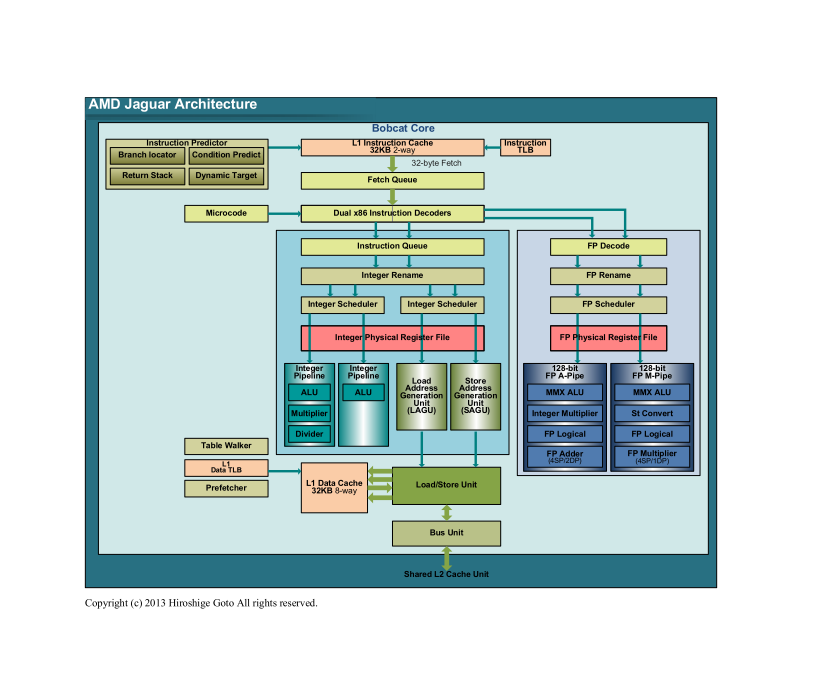

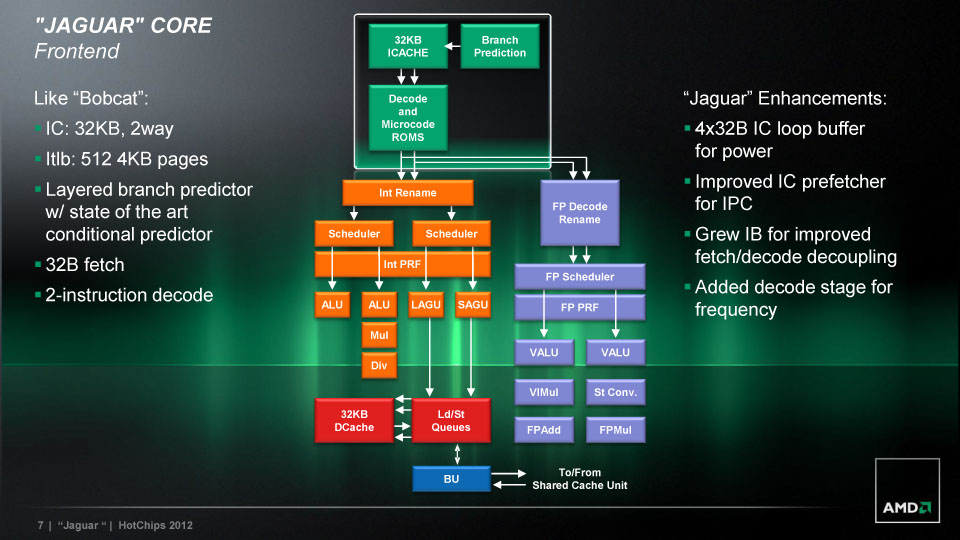

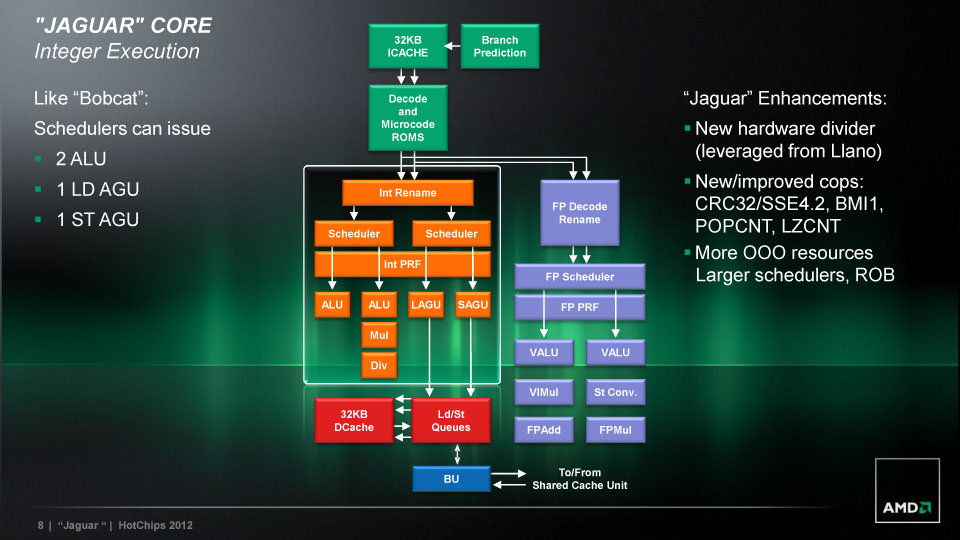

Jaguar의 블록 다이어그램

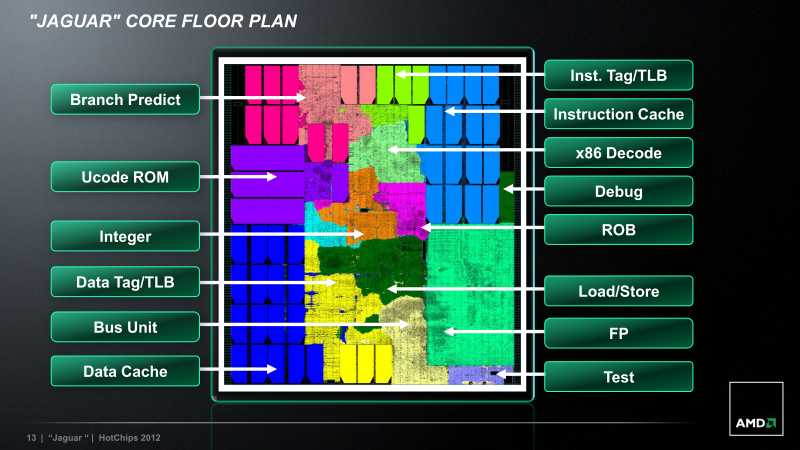

Jaguar의 다이

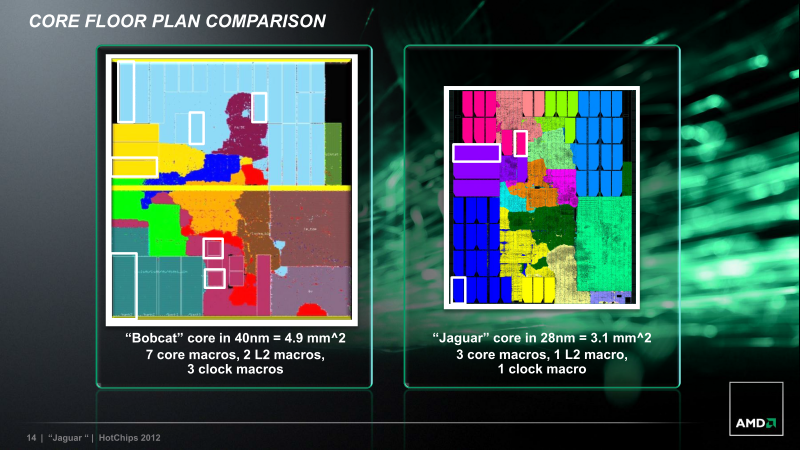

Bobcat과 Jaguar의 다이 비교

Bobcat과 Jaguar의 비교

	Bobcat (BT)	Jaguar (JG)
프로세스	40nm bulk	28nm bulk
코어 수	2	4
L2 캐시 크기	1MB (512KB dedicated 16-way)	2MB (shared, 4x 512KB 16-way)
코어 크기	4.9 평방 mm	3.1 평방 mm
코어의 연산 요소 수 (Flop Count)	159,900	194,490
Machine Width	2-wide	2-wide
물리적 주소	36bit	40bit
L1 명령 캐시	32KB, 2-way 64B line	32KB, 2-way 64B line
L1 데이터 캐시	32KB, 8-way 64B line	32KB, 8-way 64B line
로드 / 스토어 대역폭	8Byte/cycle, Write Combine	16Byte/cycle, Write Combine
FPU 데이터 경로	64bit	128bit
EX 스케줄러	16 항목	20 항목
AGU 스케줄러	8 항목	12 항목

왜 PlayStation 4 AMD 아키텍처를 썼는지

Jaguar 아키텍처

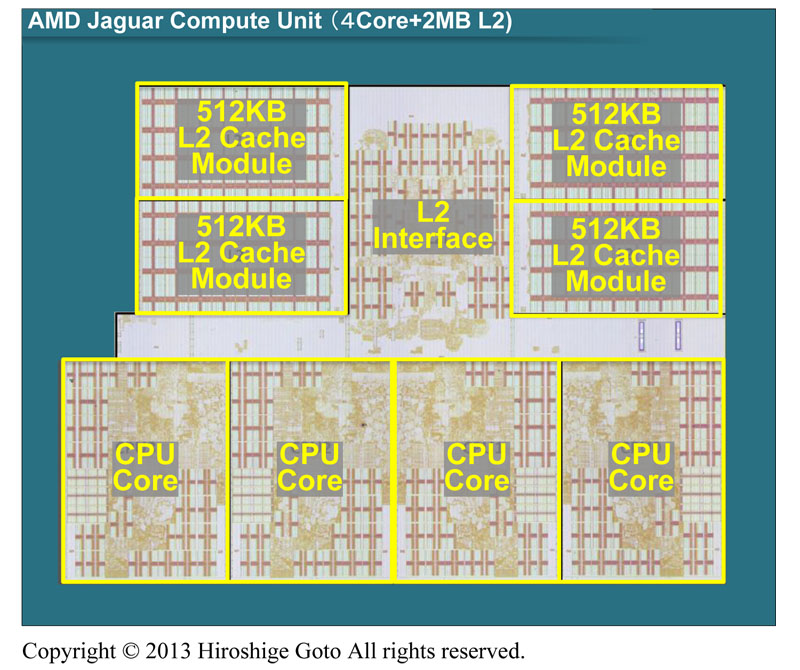

aguar의 4 코어 Compute Unit와 2MB L2

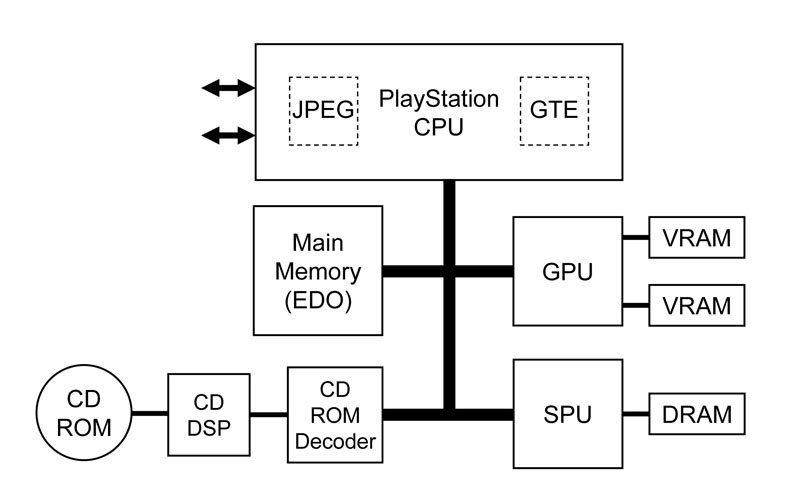

초기 PlayStation의 CPU

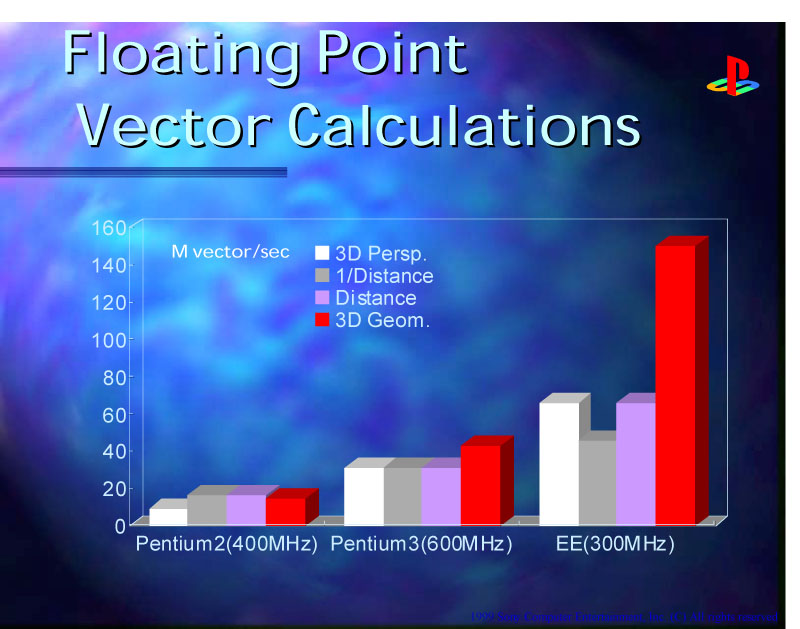

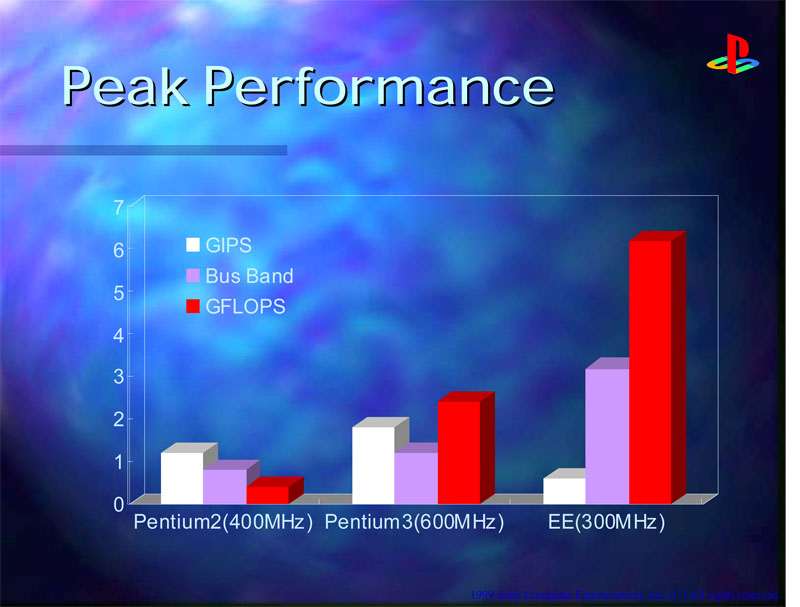

Pentium II / III 및 Emotion Engine의 성능 비교

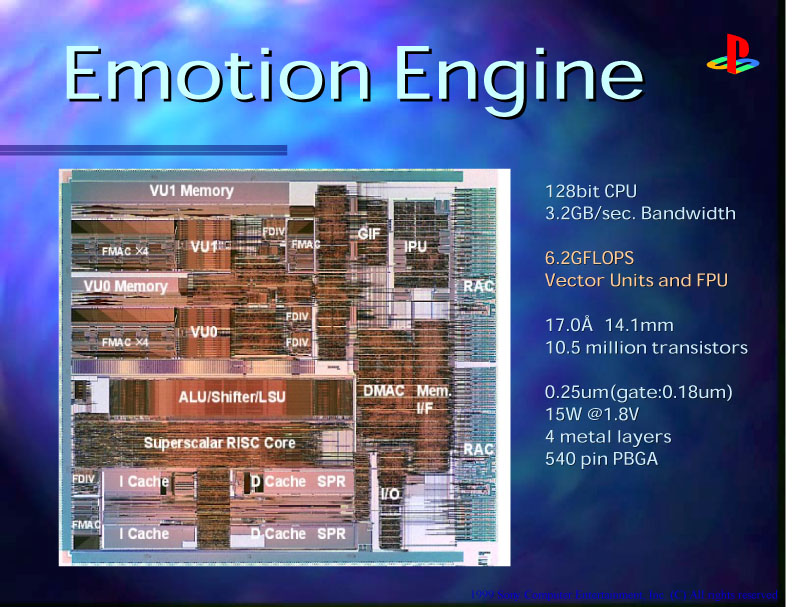

Emotion Engine 정보

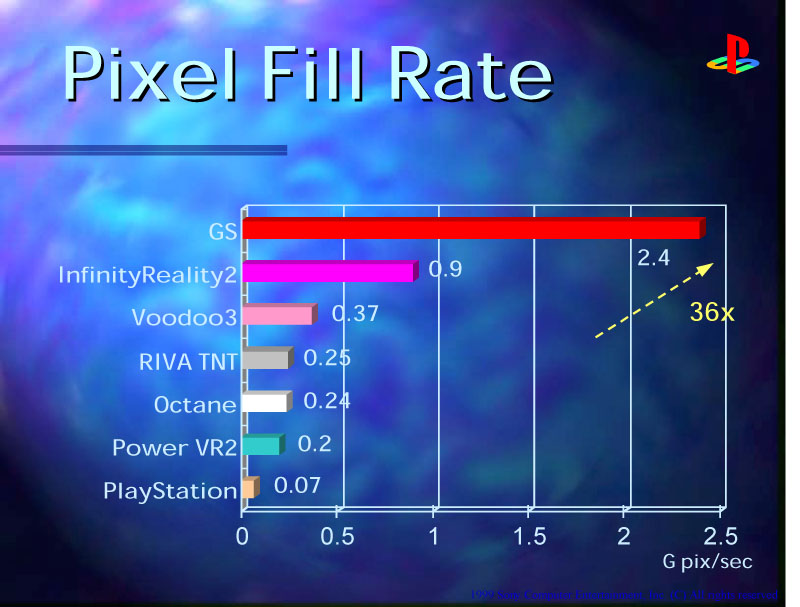

Graphics Synthesizer와 GPU의 비교

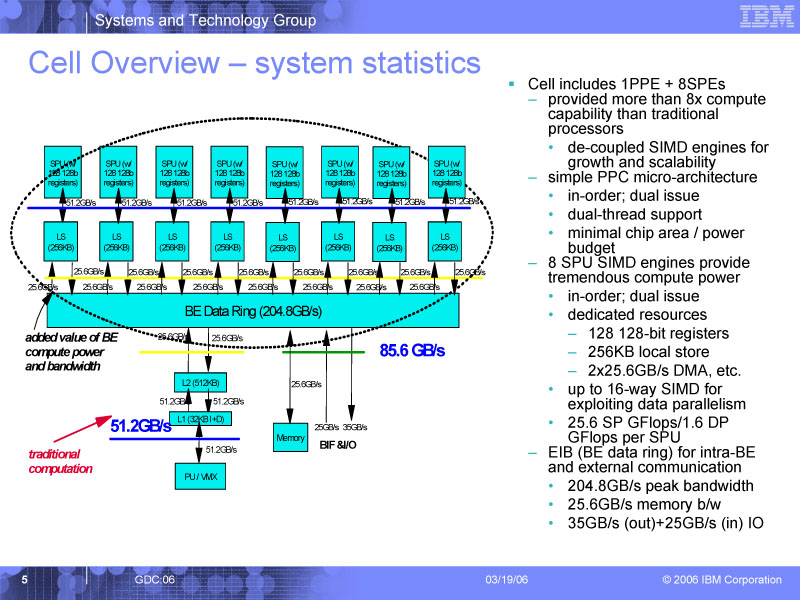

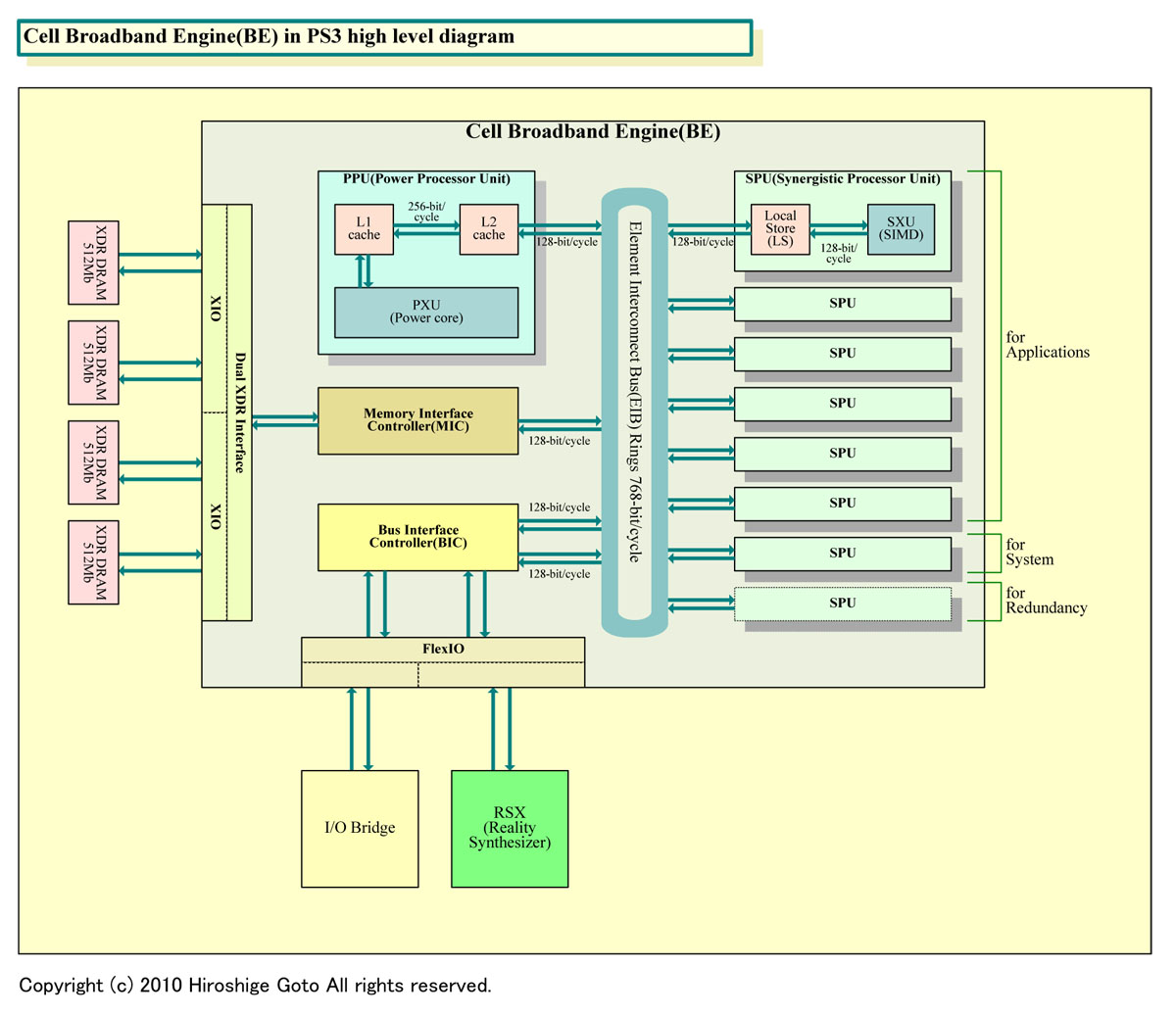

Cell Broadband Engine의 다이어그램

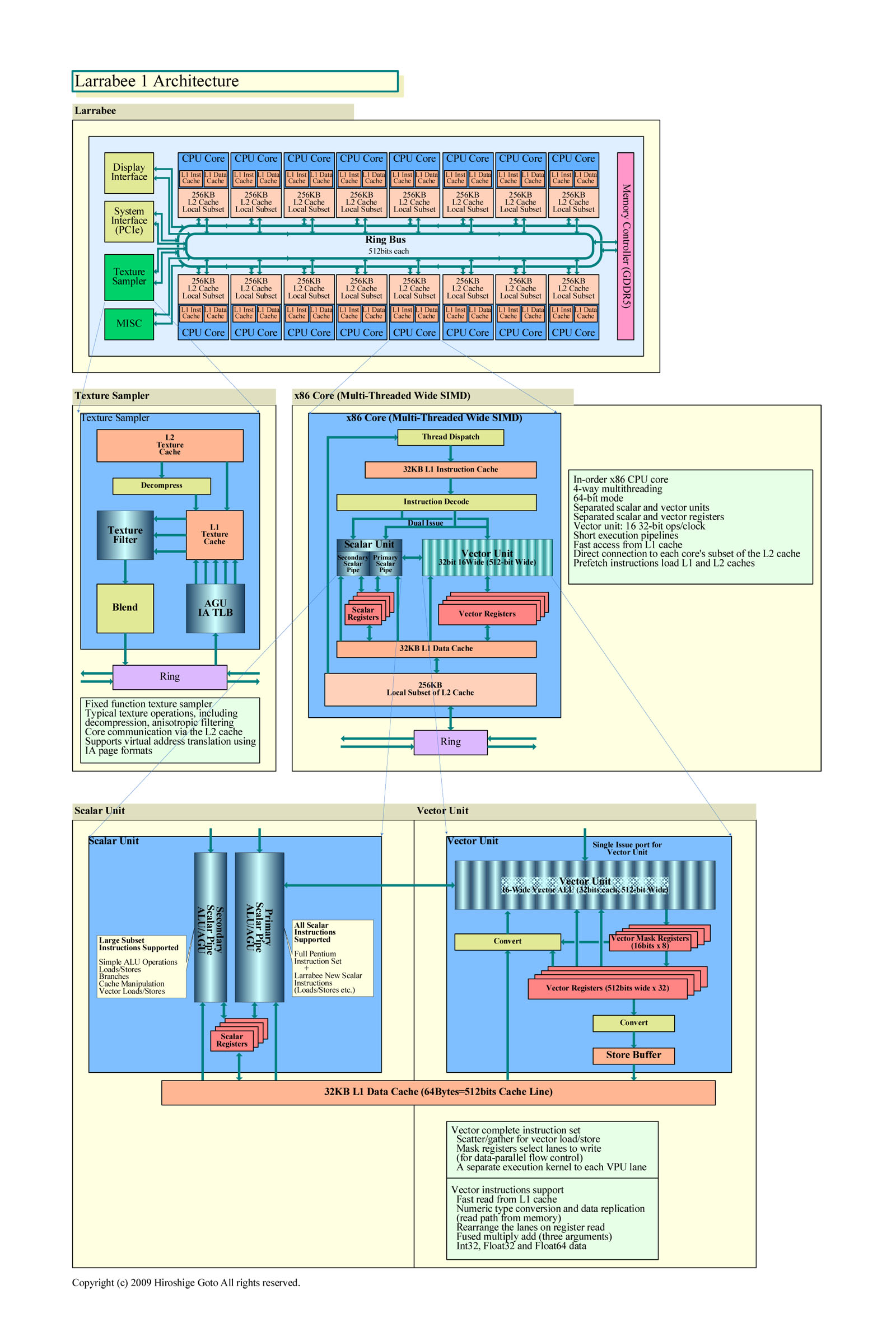

Intel Larrabee 아키텍처

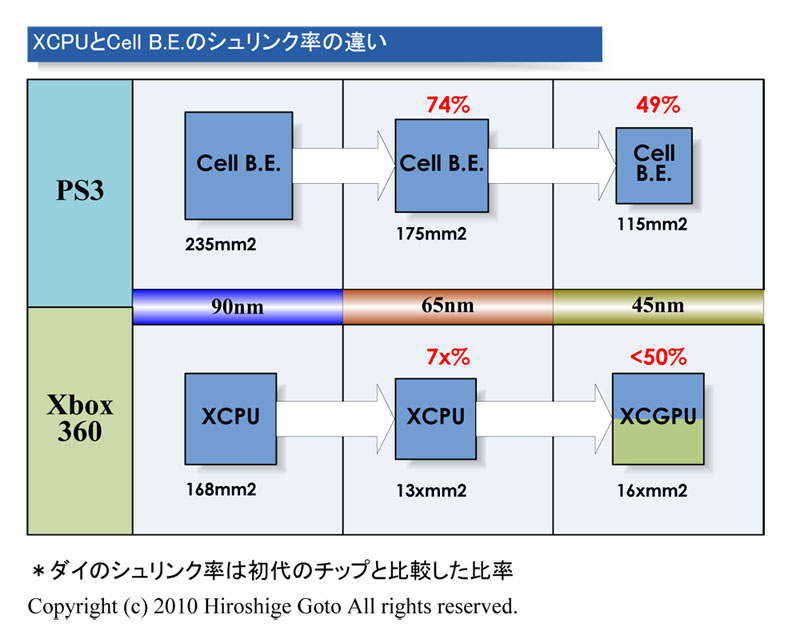

Xbox 360과 Cell BE의 수축의 차이

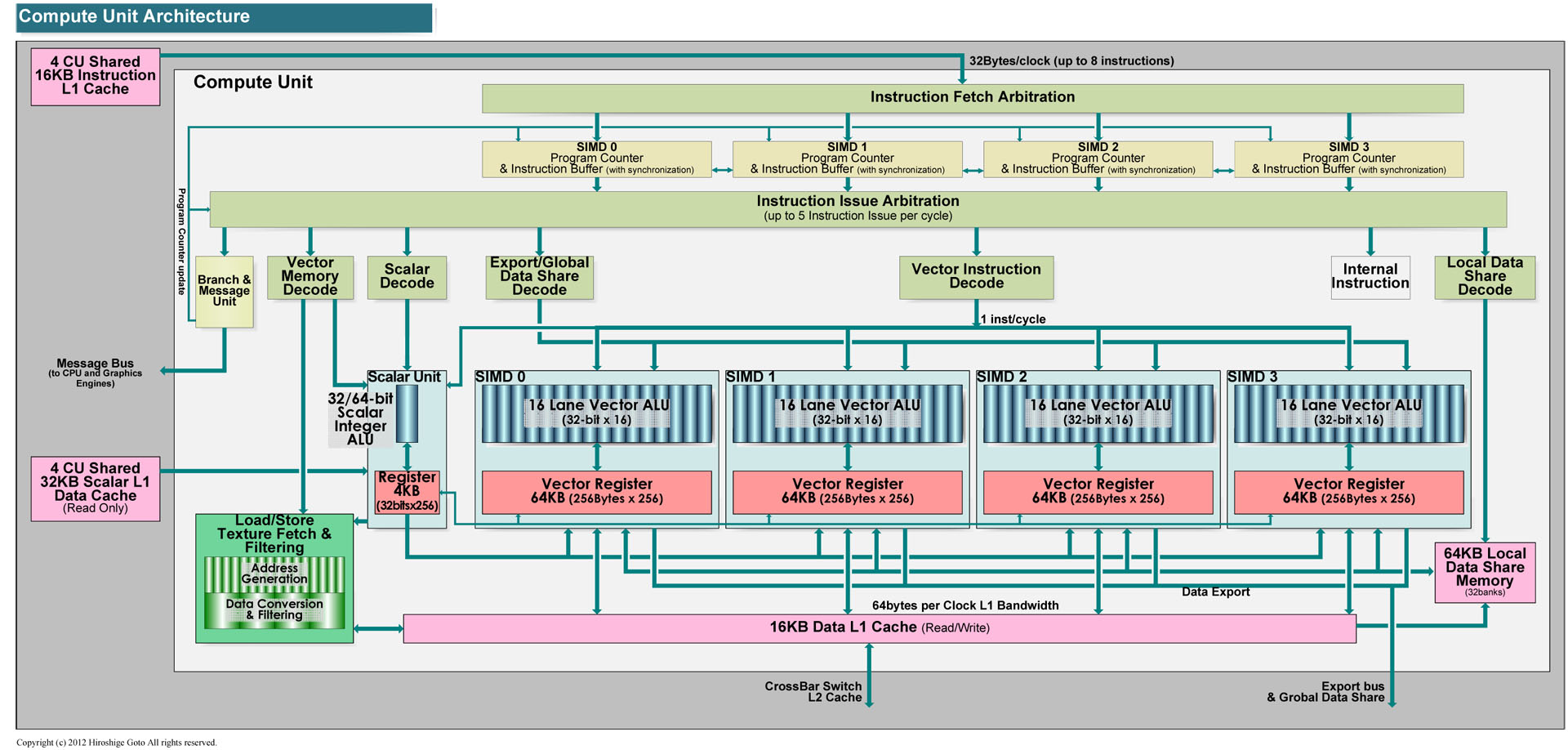

Graphics Core Next의 Compute Unit

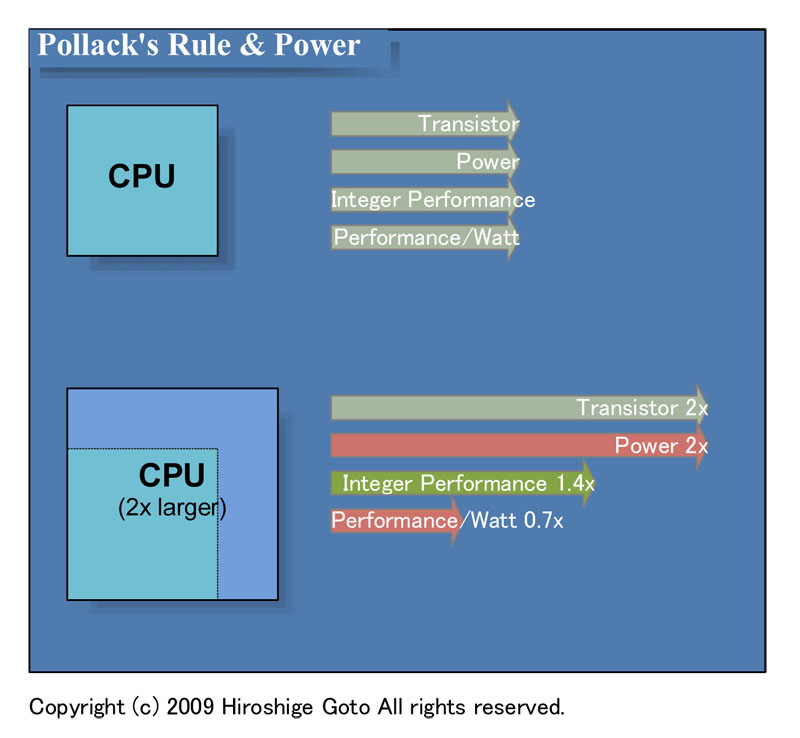

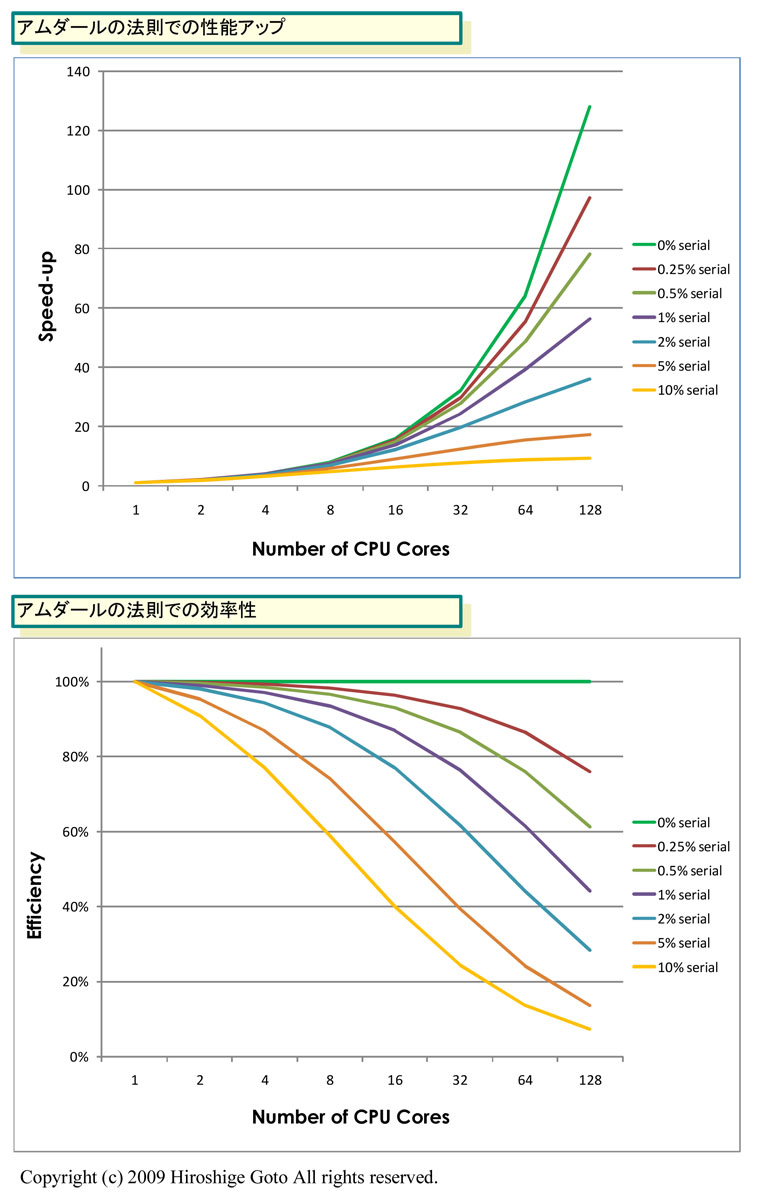

폴락의 법칙. CPU 크기를 2 배로하면 성능 1.4 배, 전력 효율 70 %

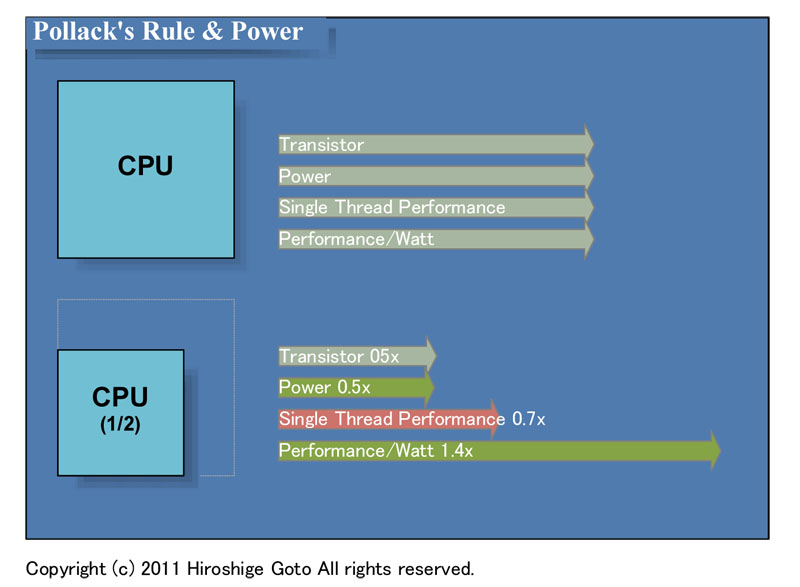

폴락의 법칙. CPU 크기를 절반으로하면 피크 성능 70 % 전력 효율 1.4 배

폴락의 법칙기. 크기는 동일 하고 코어 수를 배로하면 1 스레드 성능이 70 %, 총 처리량 및 전력 효율 향상

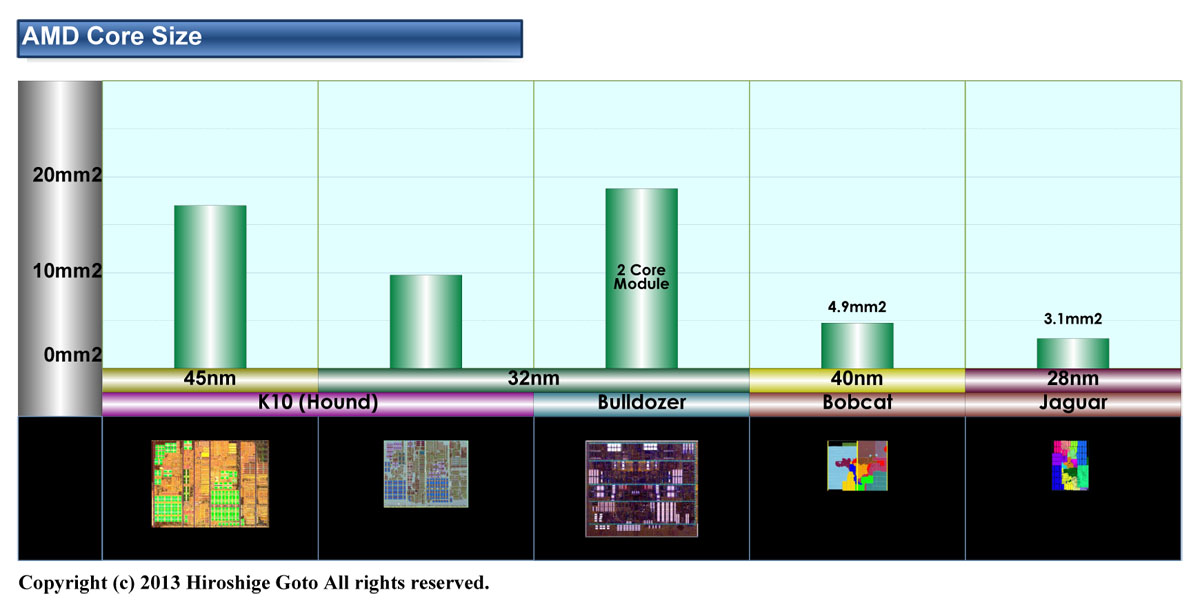

AMD의 K10, Bulldozer, Bobcat, Jaguar 코어 크기

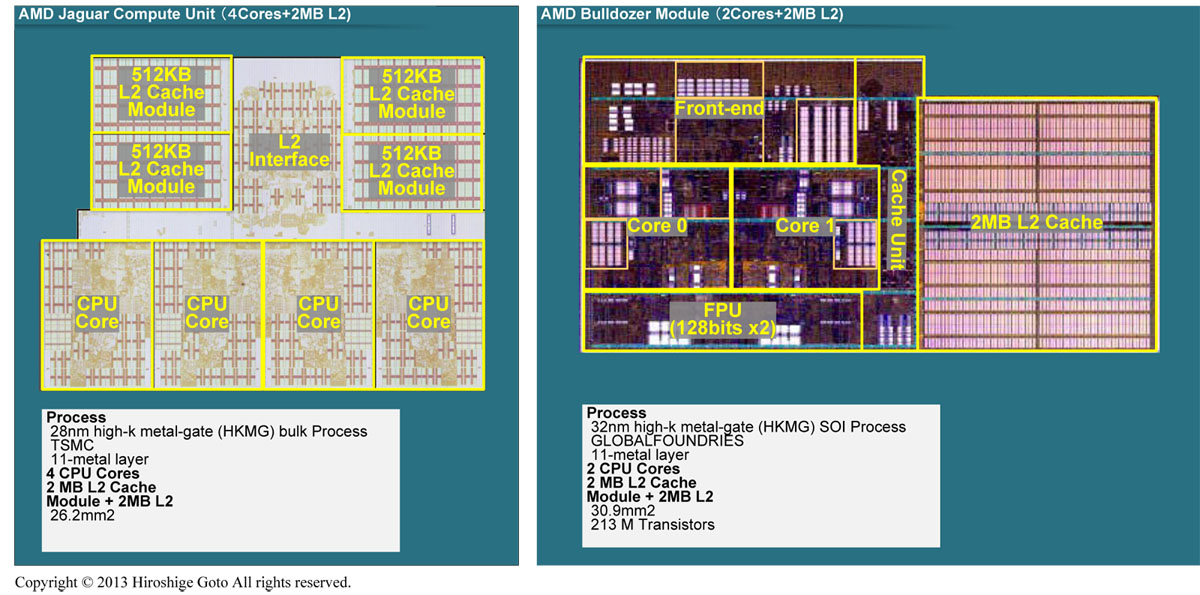

Jaguar 4 코어 +2 MB L2의 CU, Bulldozer 코어 2 (1 모듈) +2 MB L2 비교

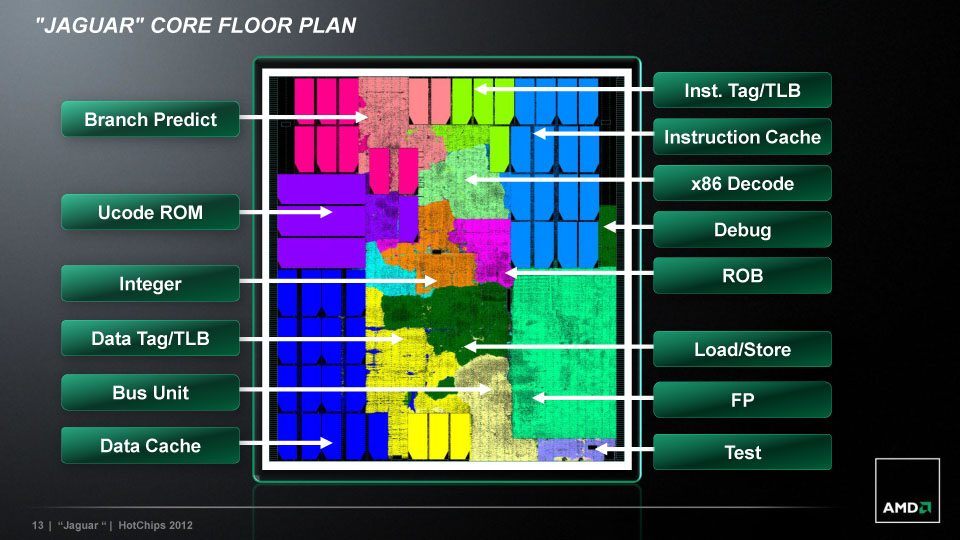

Jaguar의 핵심 레이아웃

비용면에서 경쟁력이 높은 차세대 PlayStation 4

PS4의 구성도

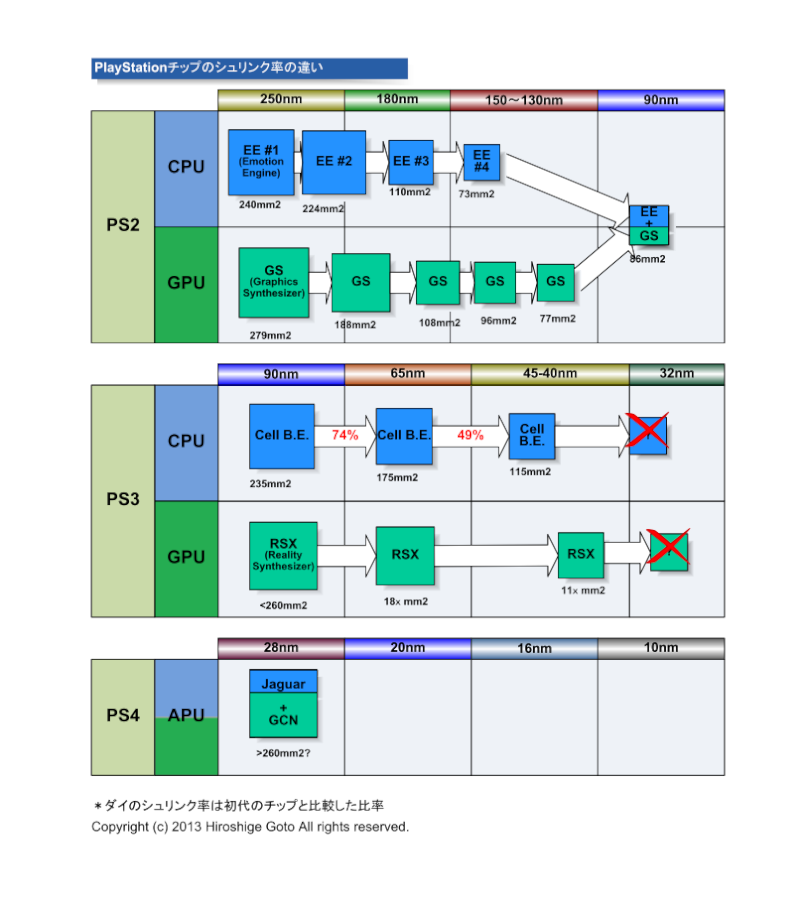

PlayStation 칩의 축소 비율의 차이

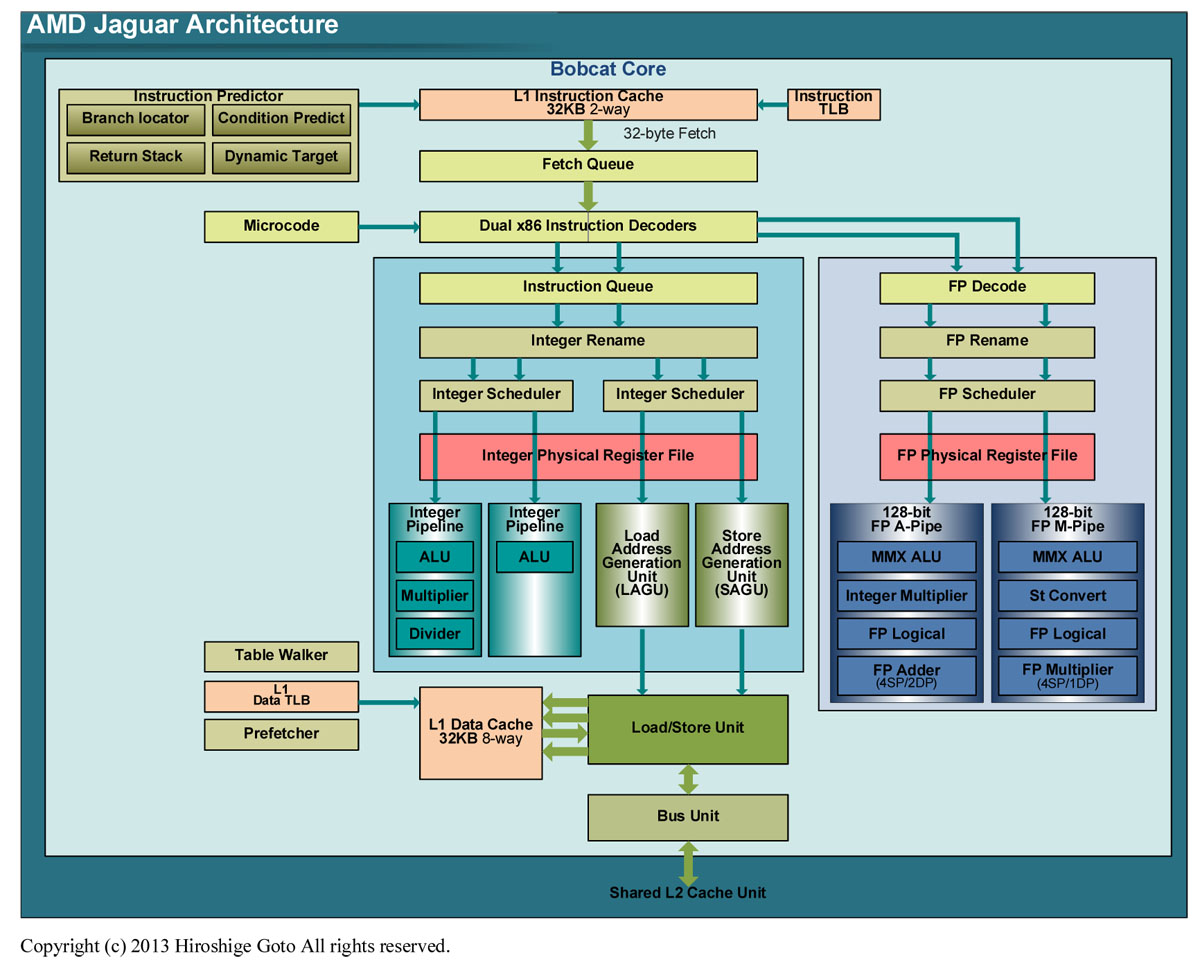

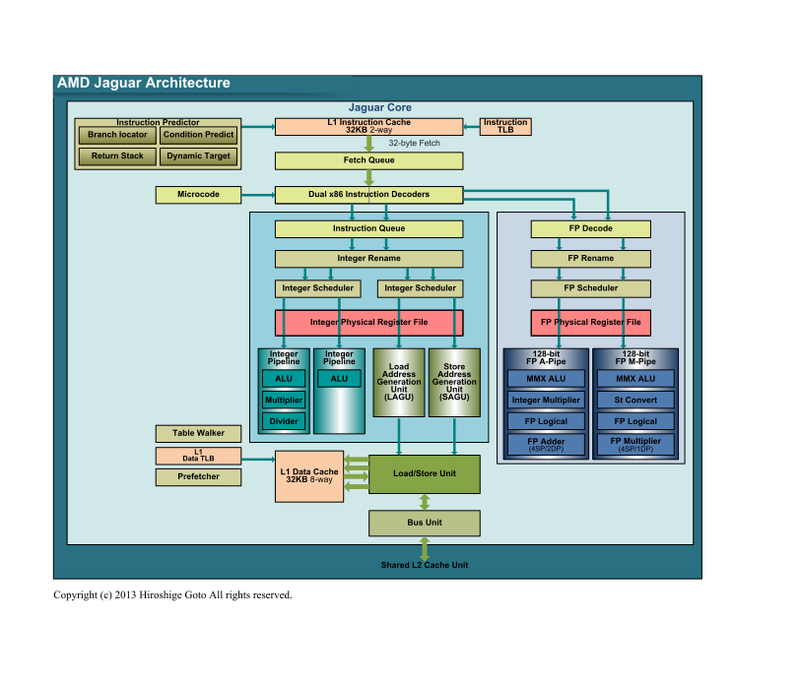

Jaguar 아키텍처 다이어그램

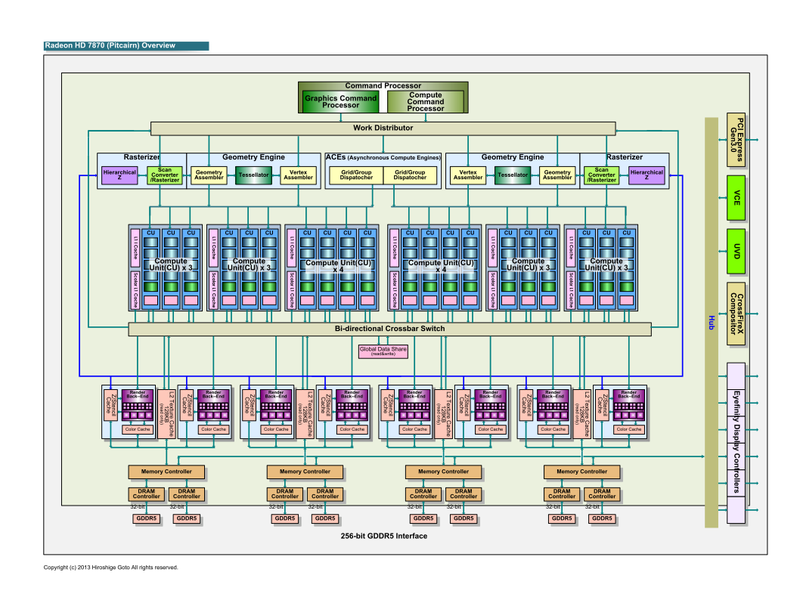

Radeon HD 7870 (Pitcairn)의 블록 다이어그램

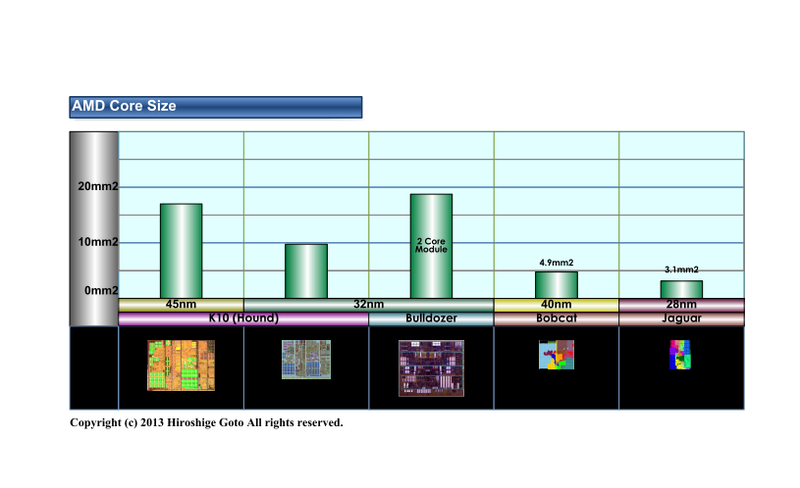

AMD 코어의 코어 크기

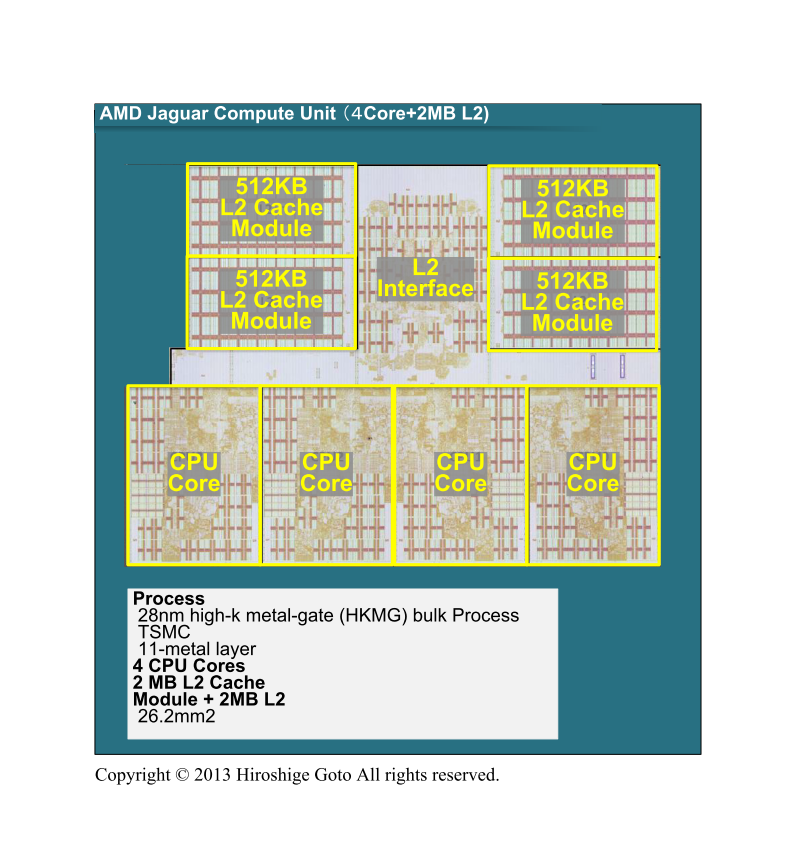

Jaguar의 다이 구성

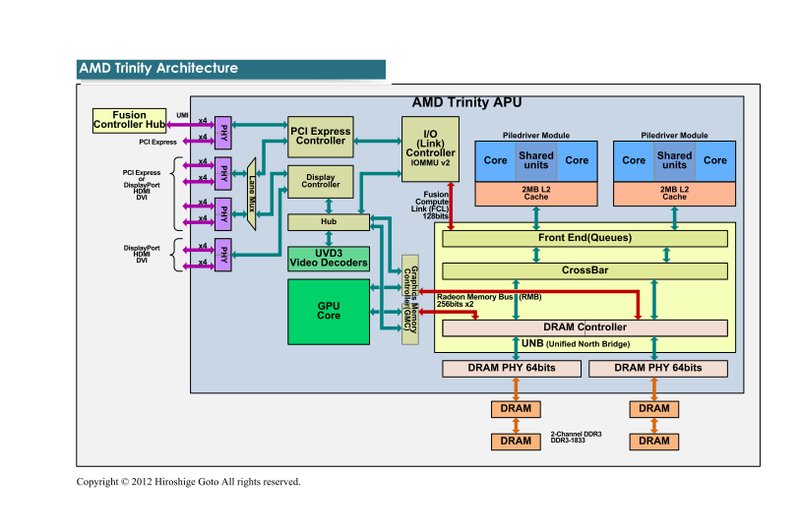

Trinity 아키텍처 다이어그램

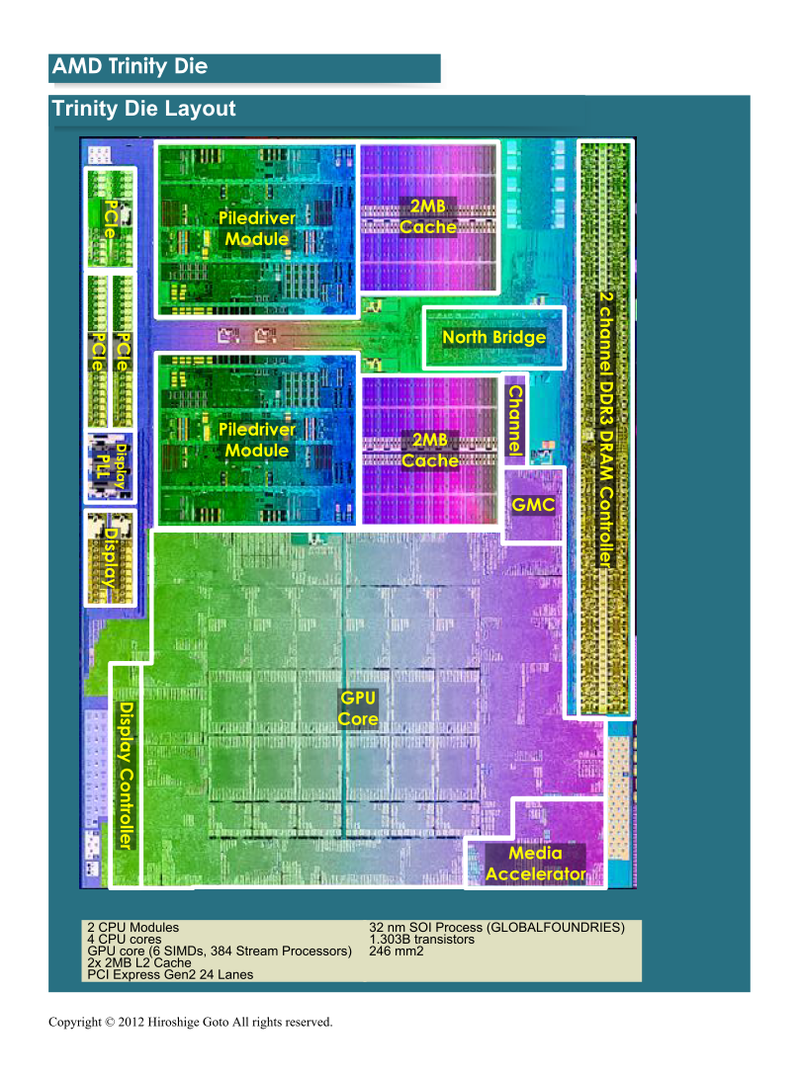

Trinity 다이 구성

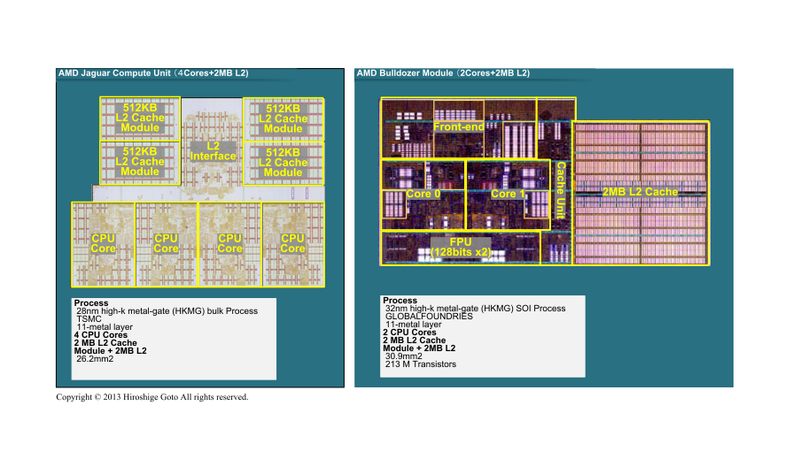

Jaguar의 CU와 Bulldozer 모듈 비교

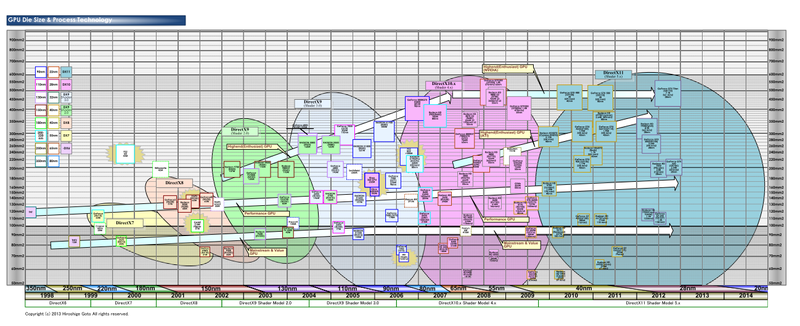

GPU의 프로세스와 다이의 추이

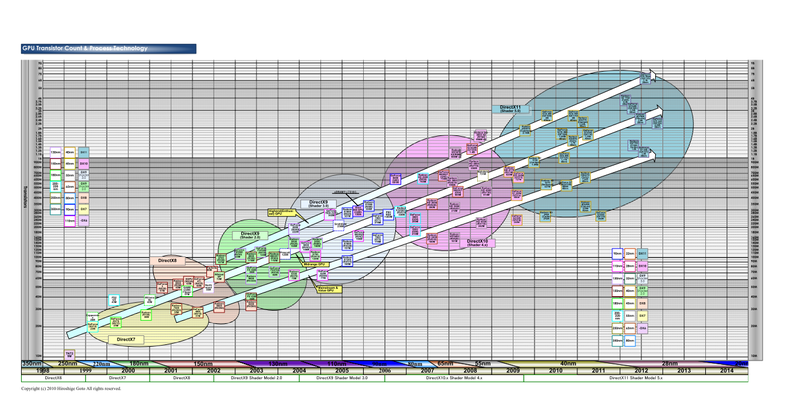

GPU의 프로세스와 트랜지스터 수의 추이

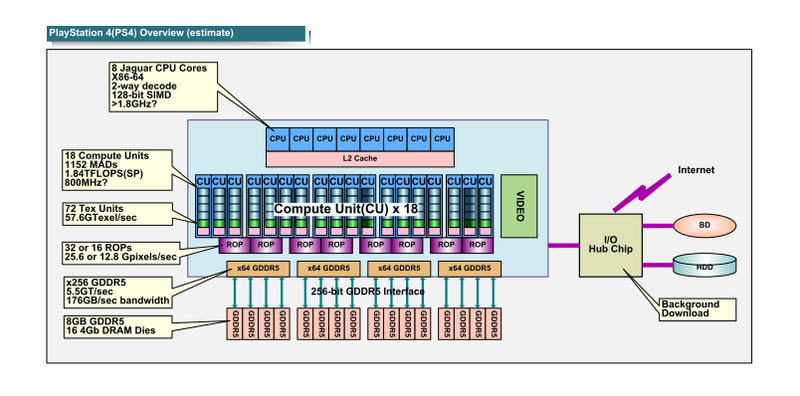

PS4의 구성

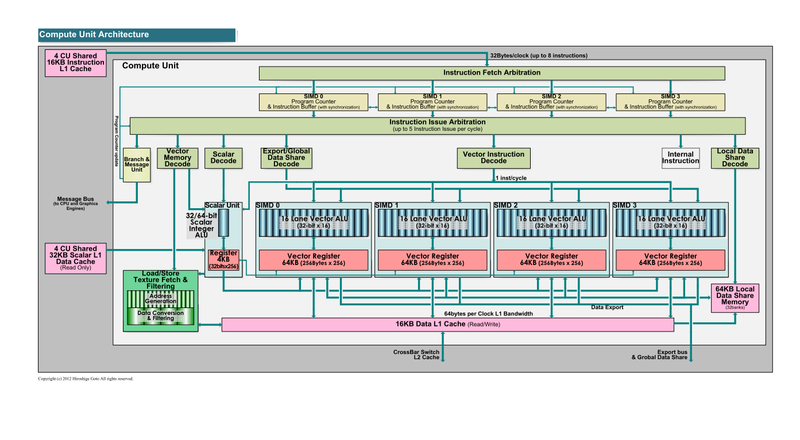

Compute Unit의 아키텍처

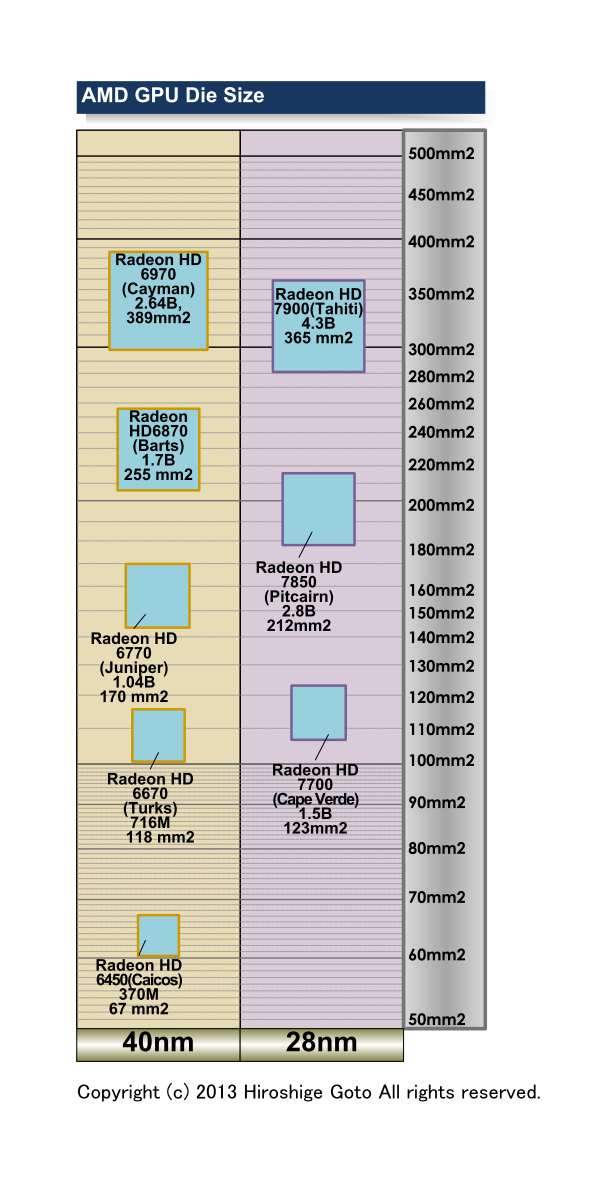

AMD GPU의 다이 크기

AMD  GPU 구성 비교

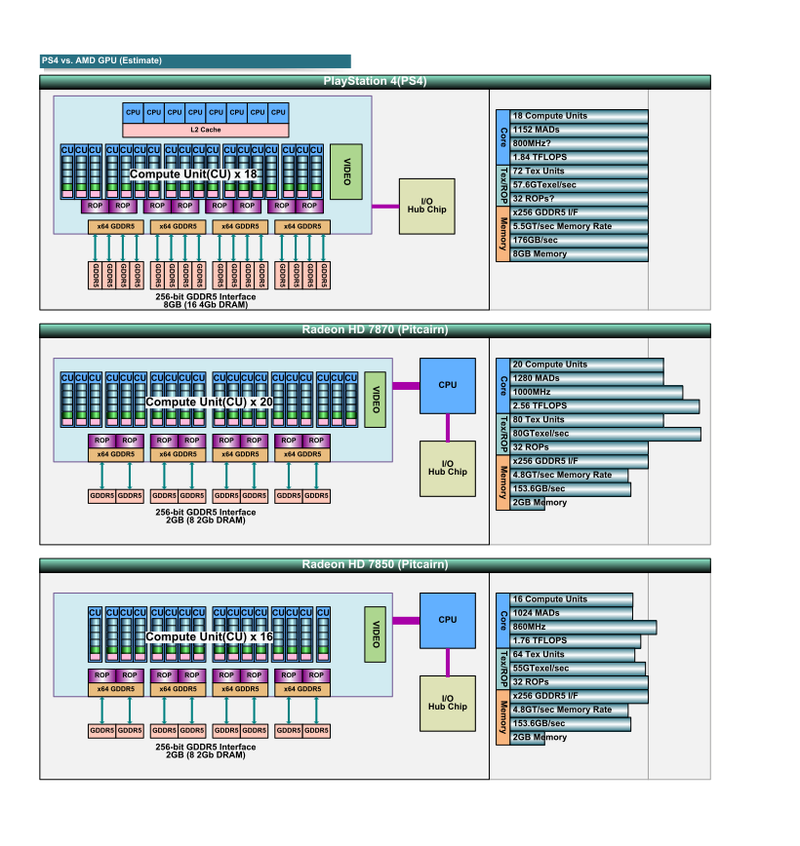

PS4와 Radeon HD 7870 / 7850의 구성 비교

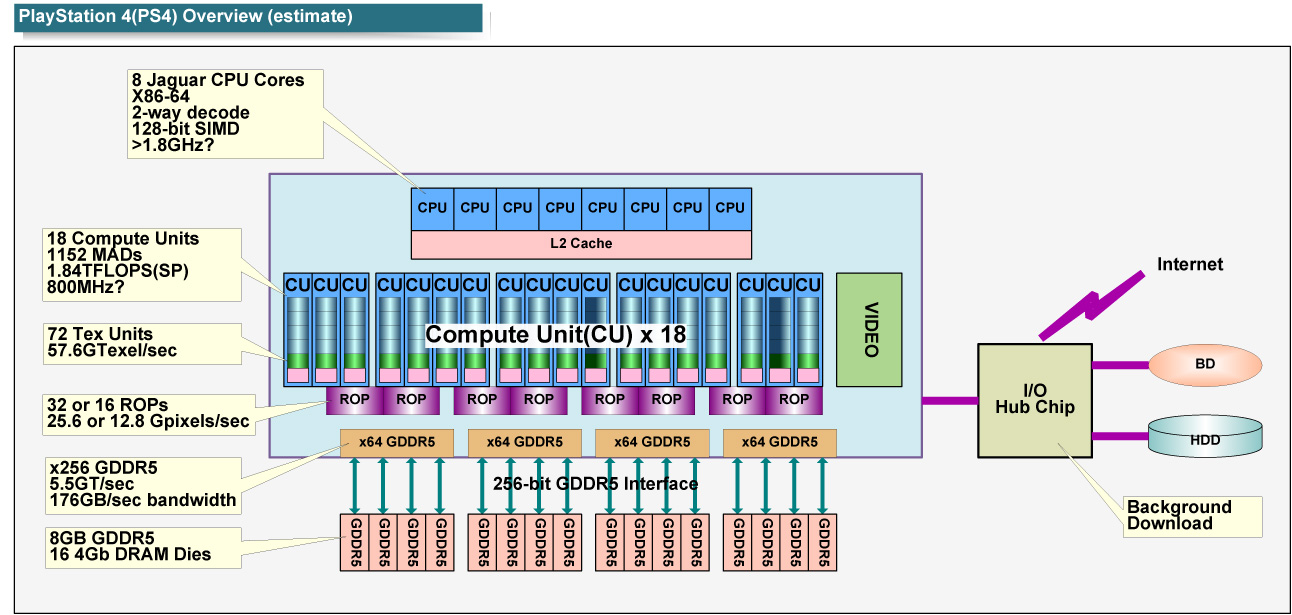

PlayStation 4 개요

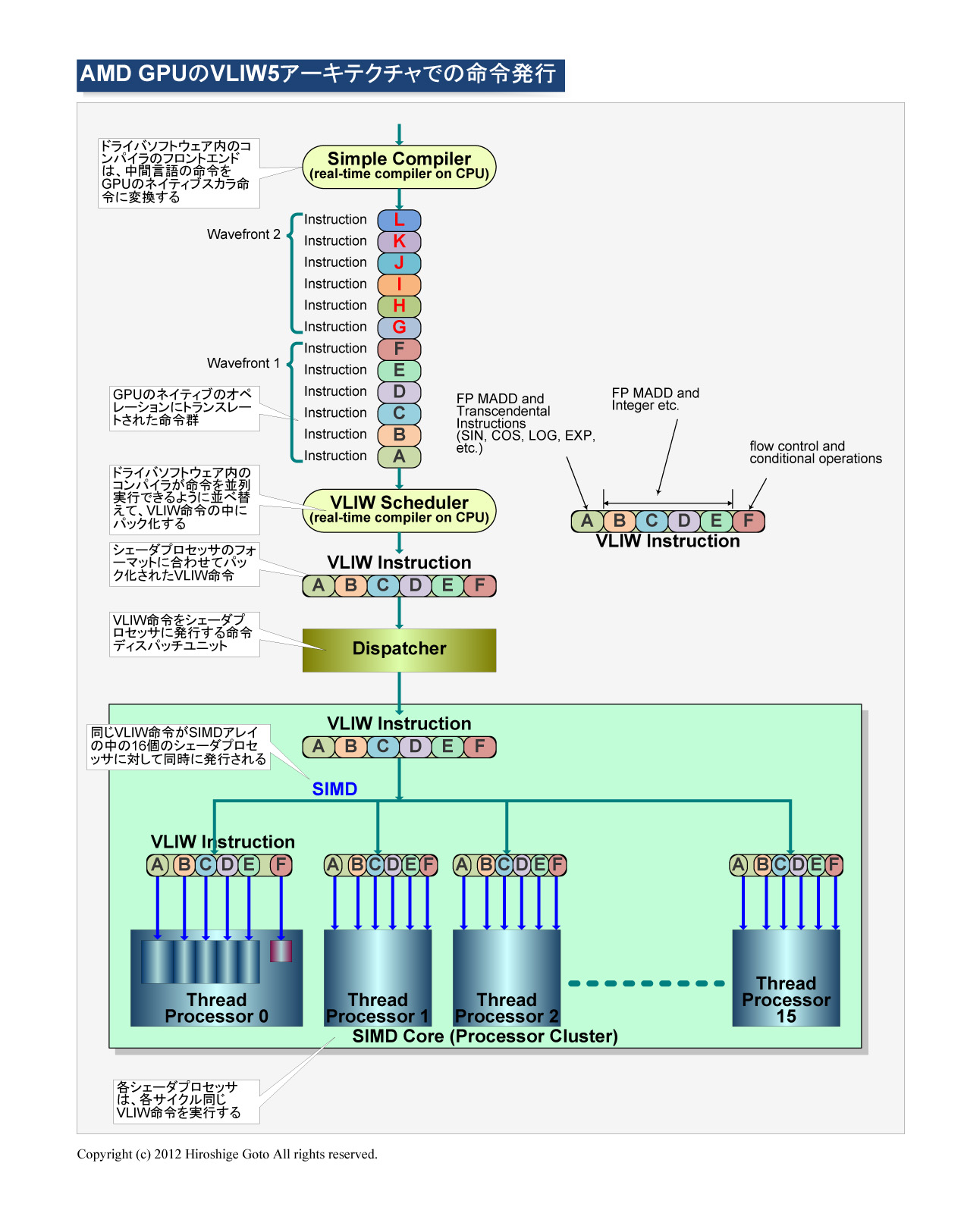

AMD의 VLIW5 아키텍처의 명령

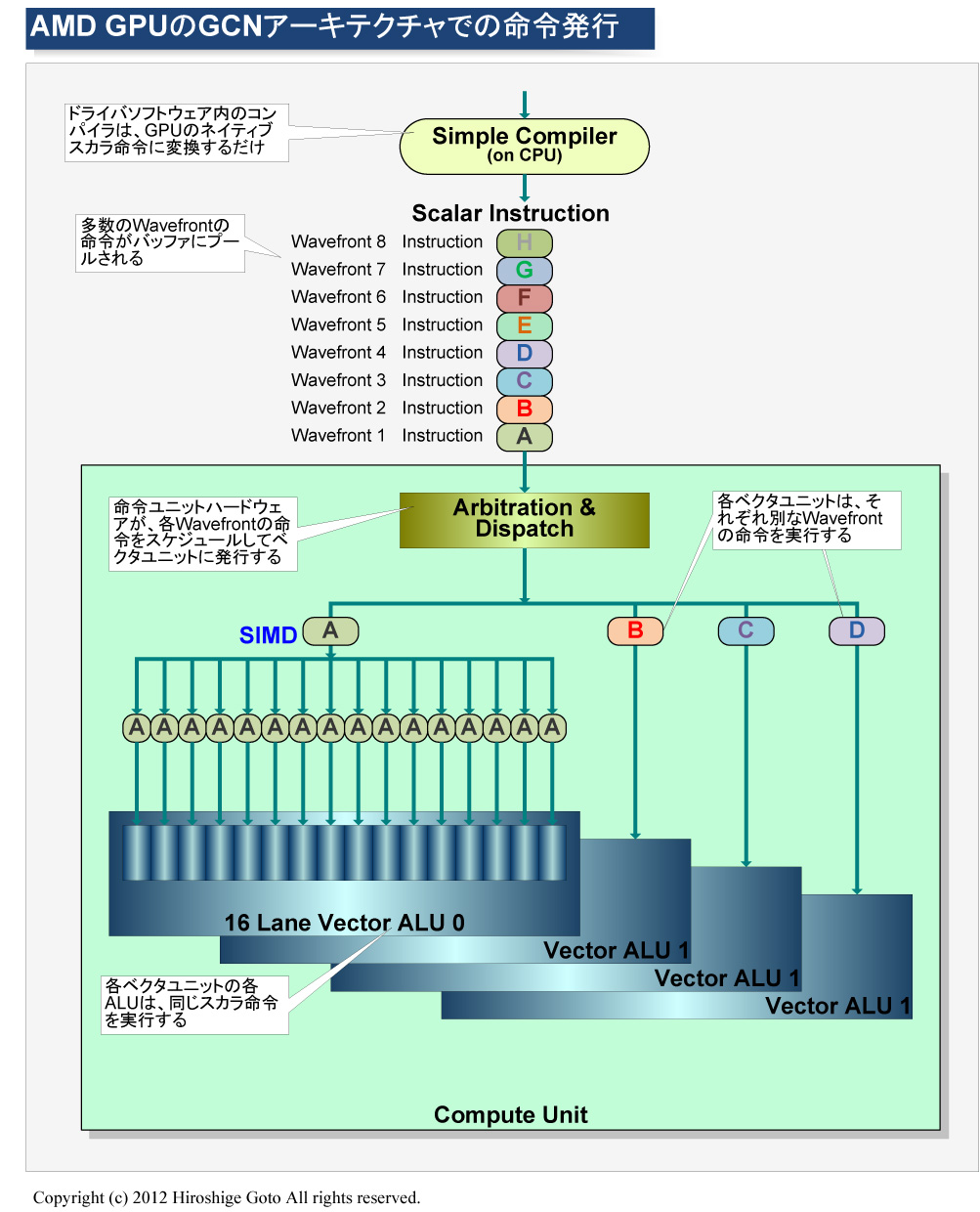

AMD의 GCN 아키텍처의 SIMD 실행

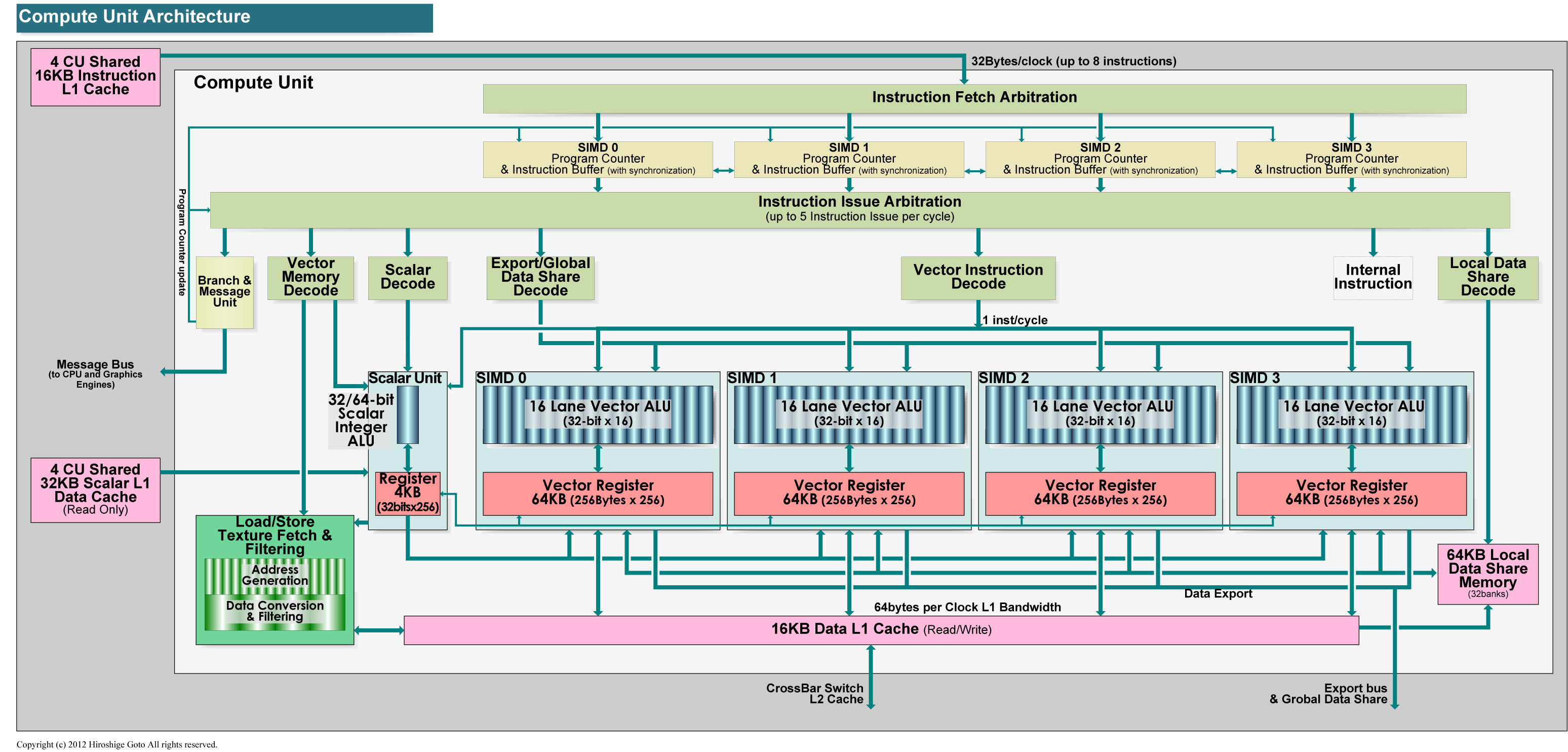

GCN의 Compute Unit 구조

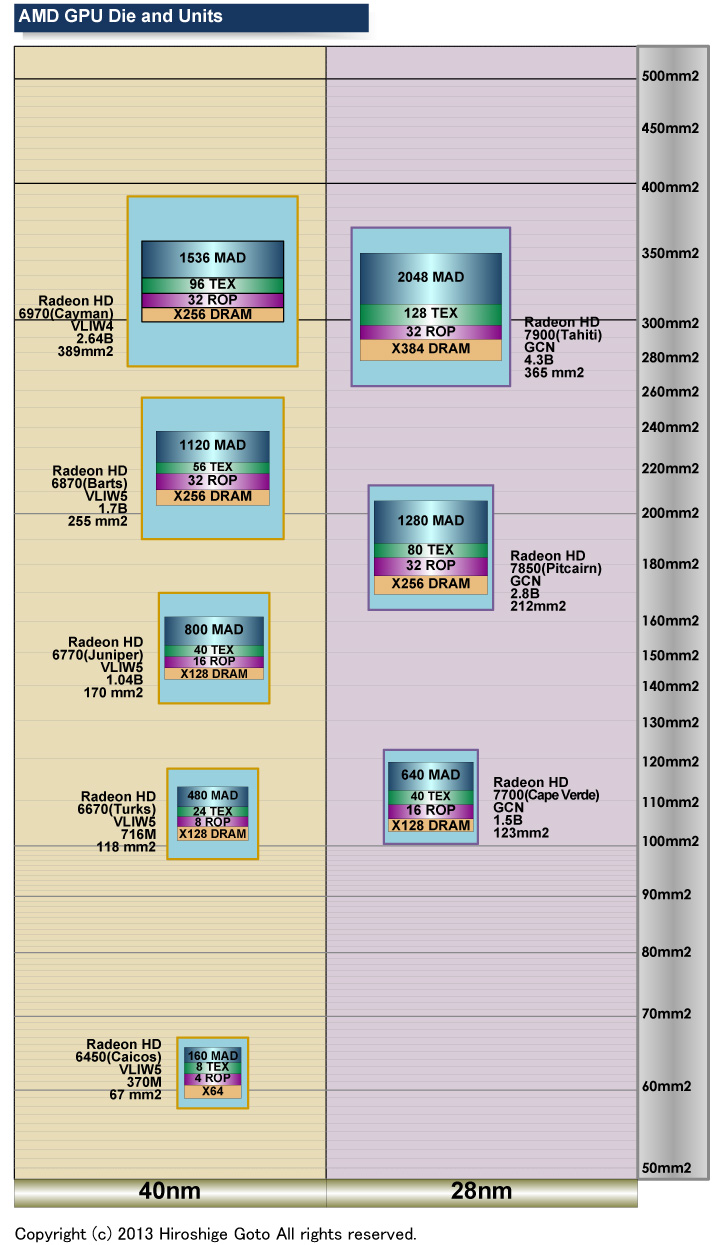

AMD의 GPU 비교

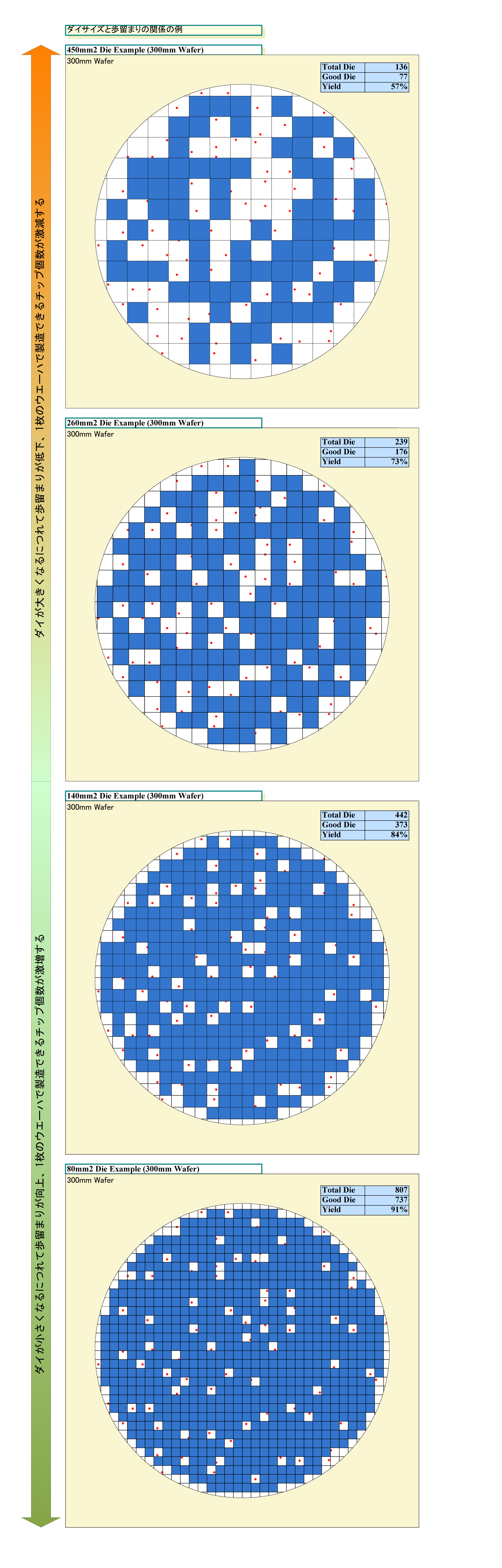

다이 크기 비교

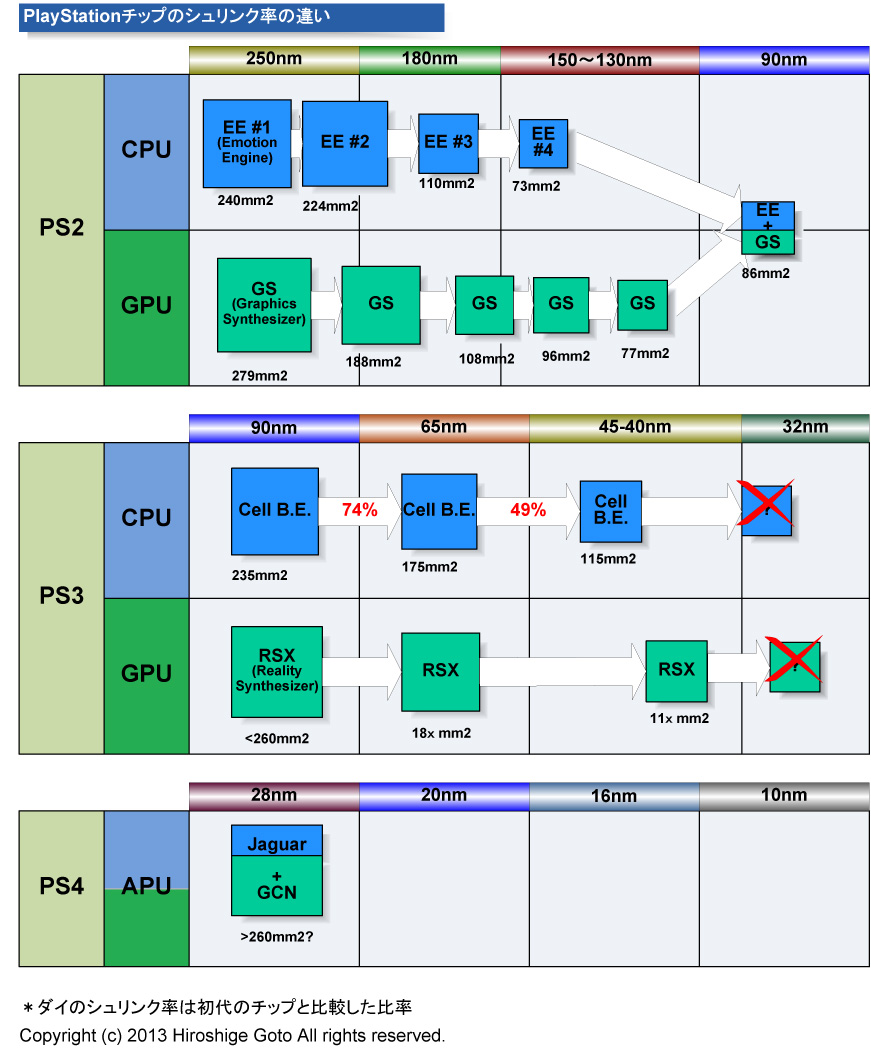

PS 칩 수축

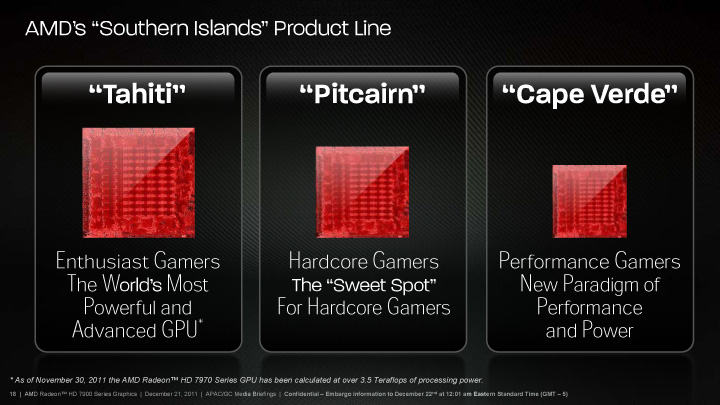

Radeon HD 7000 시리즈의 다이

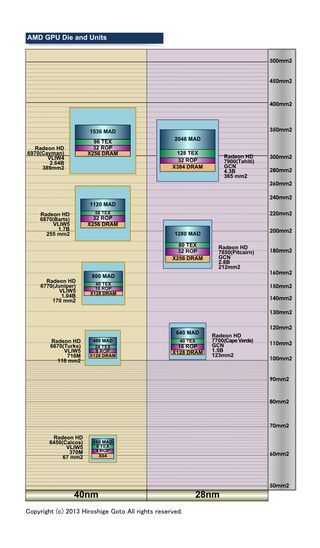

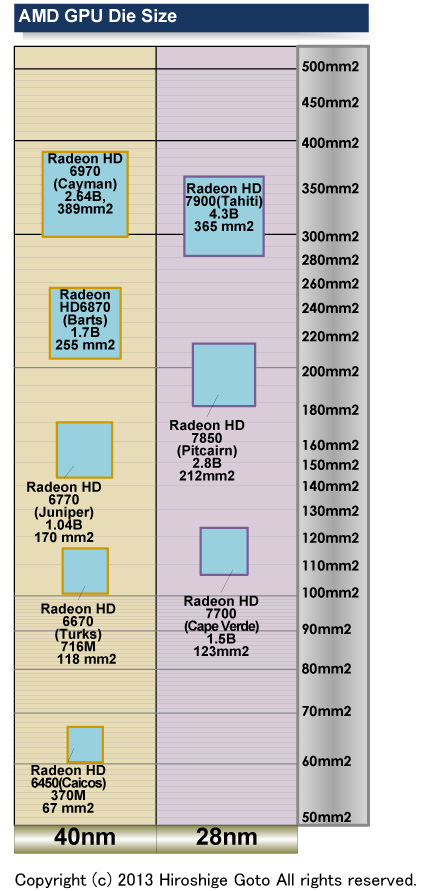

AMD GPU의 다이 크기

AMD GPU와 PS4의 GPU 비교

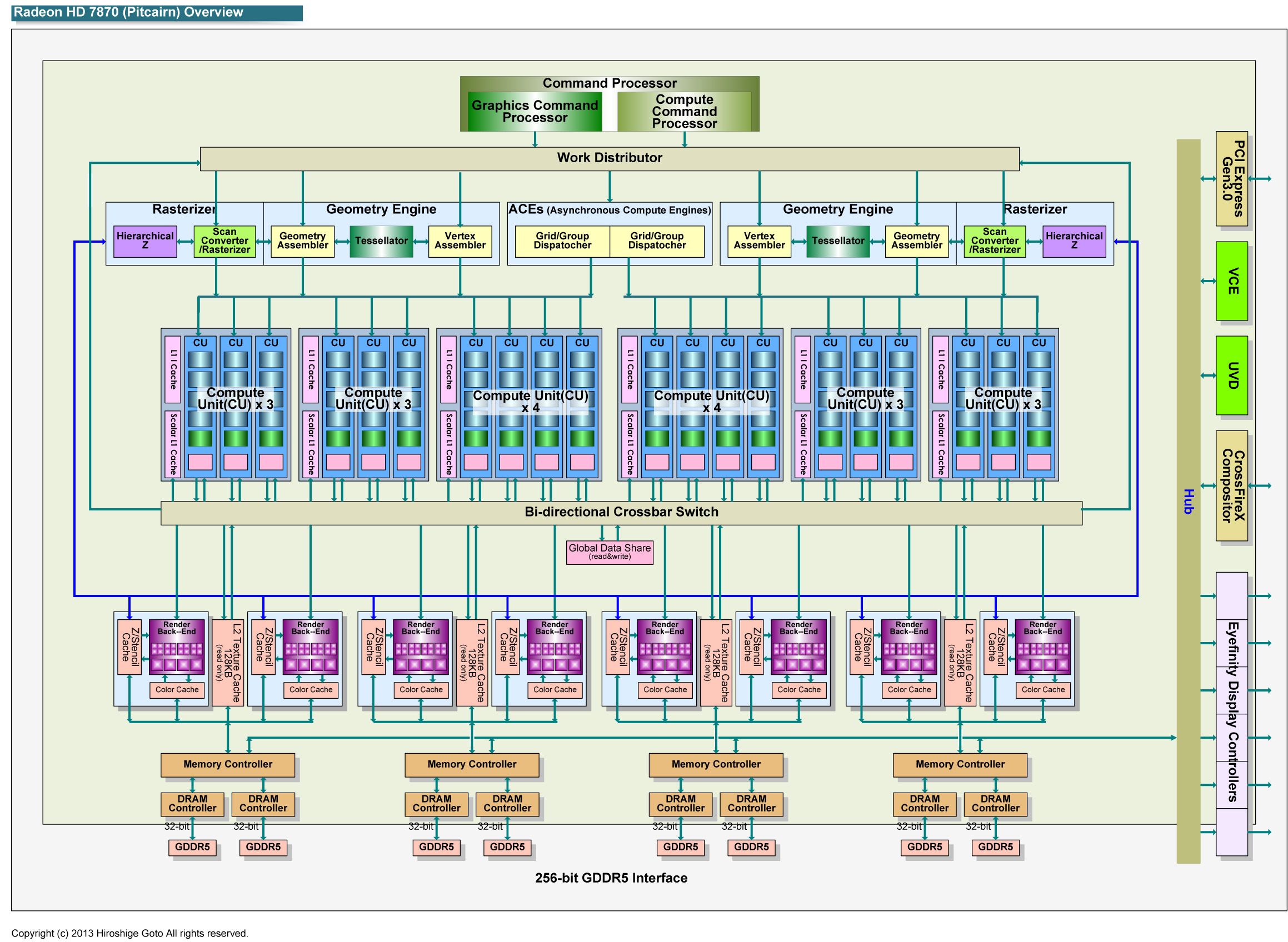

Pitcairn 구성

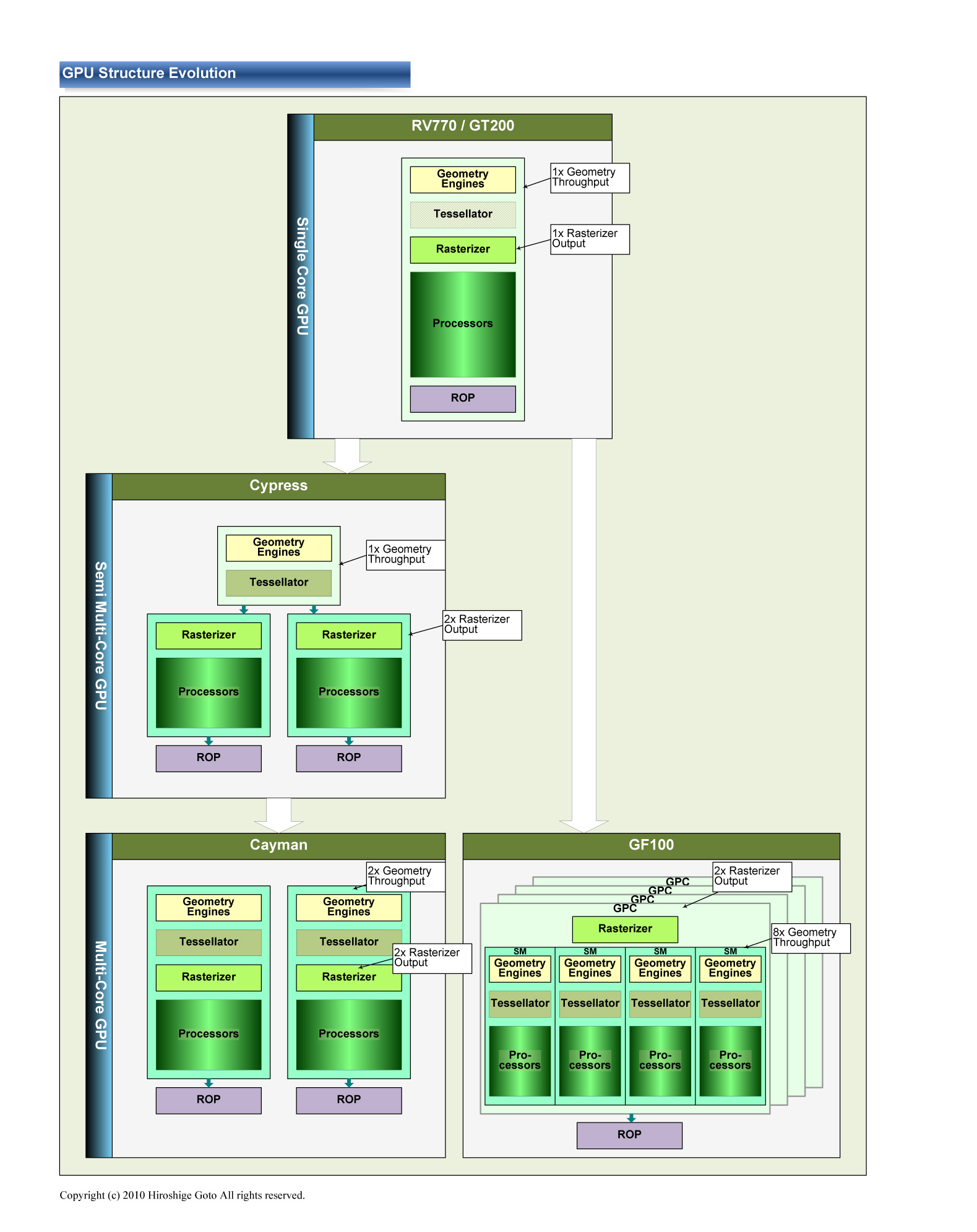

GPU 구조의 진화

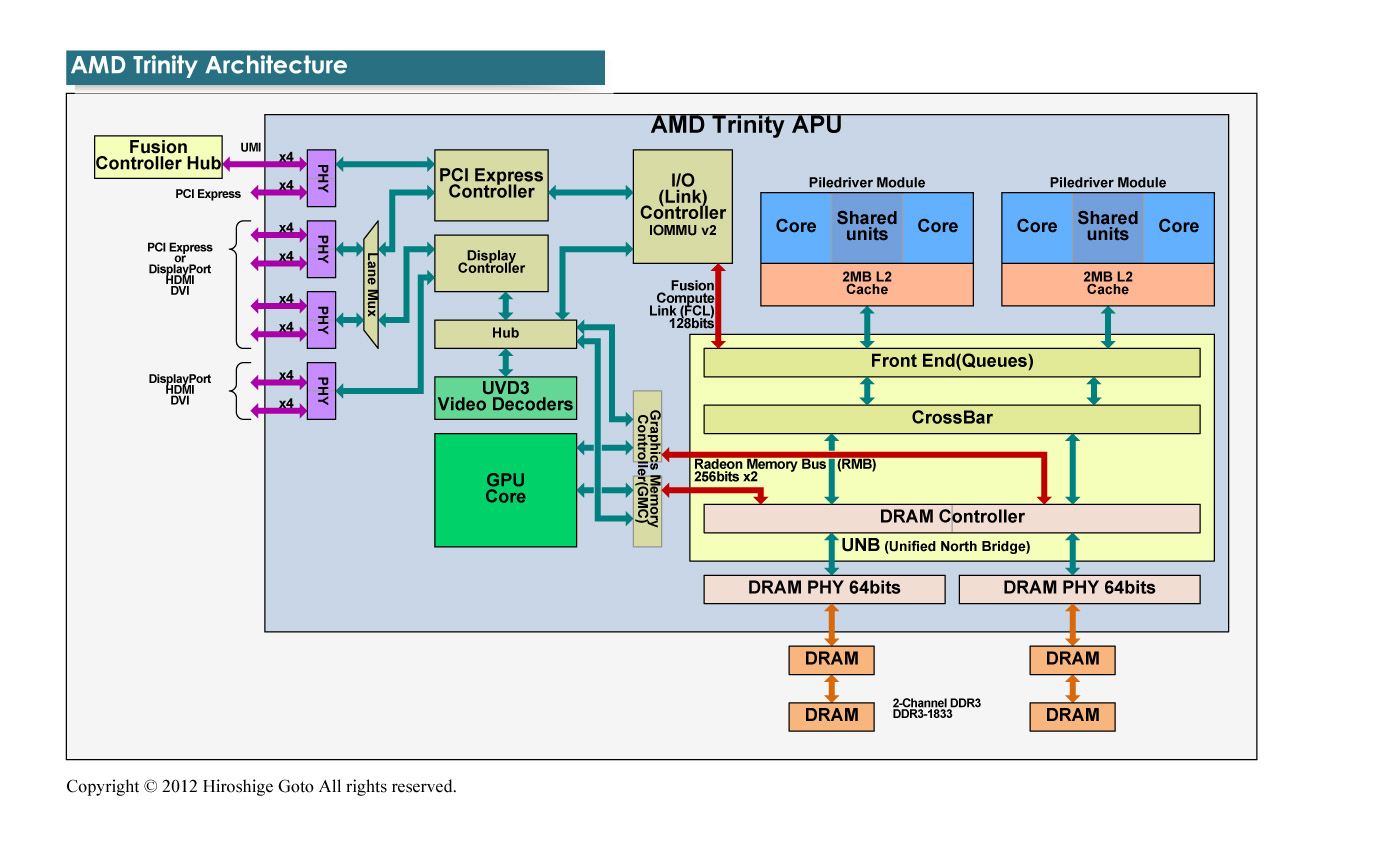

Trinity 아키텍처

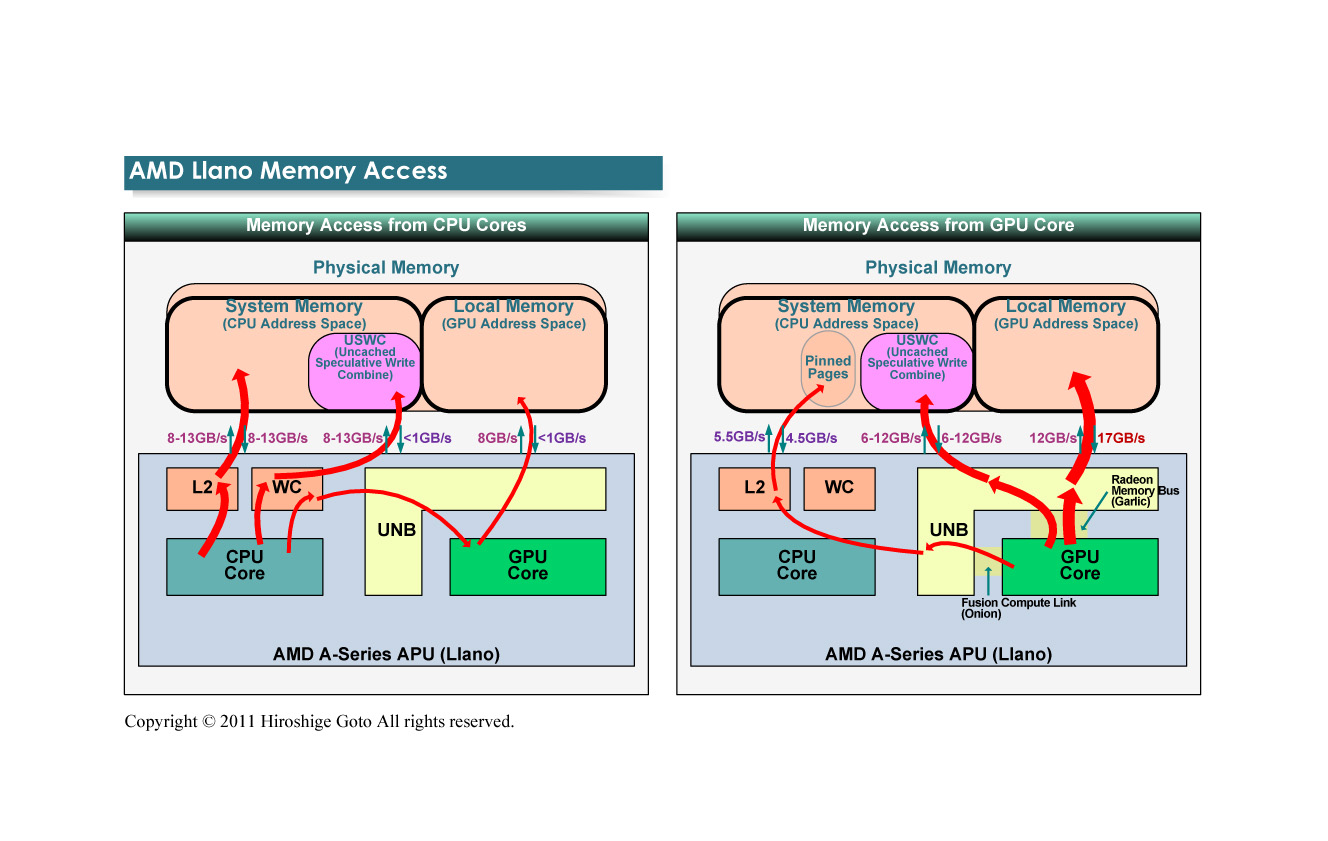

Llano의 메모리 액세스 대역폭

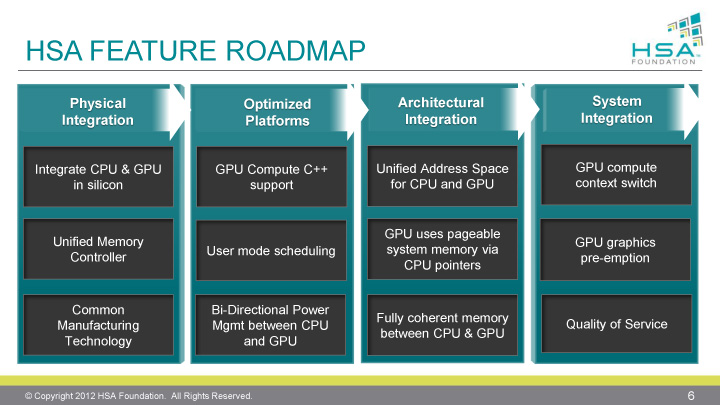

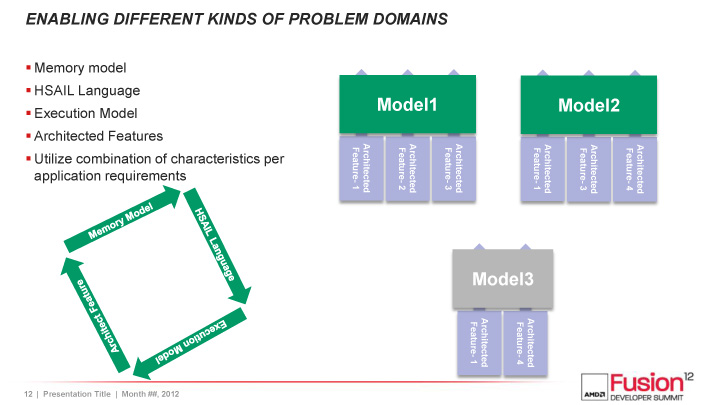

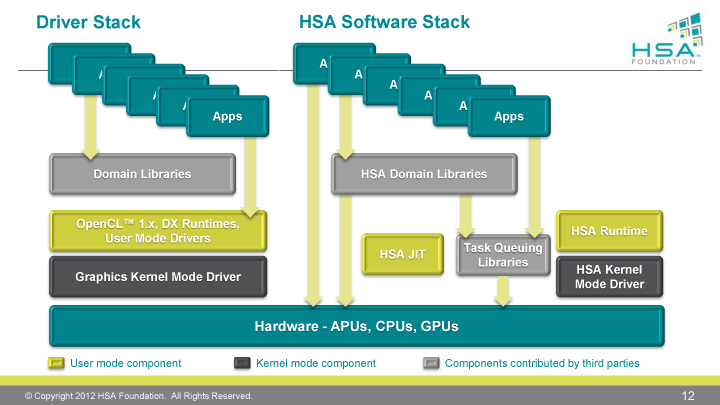

HSA의 멤버

PlayStation 4의 큰 장점은 8GB의 대용량 메모리

PlayStation 시리즈의 메모리 구성

PlayStation 4 메모리 구성

Samsung의 GDDR5

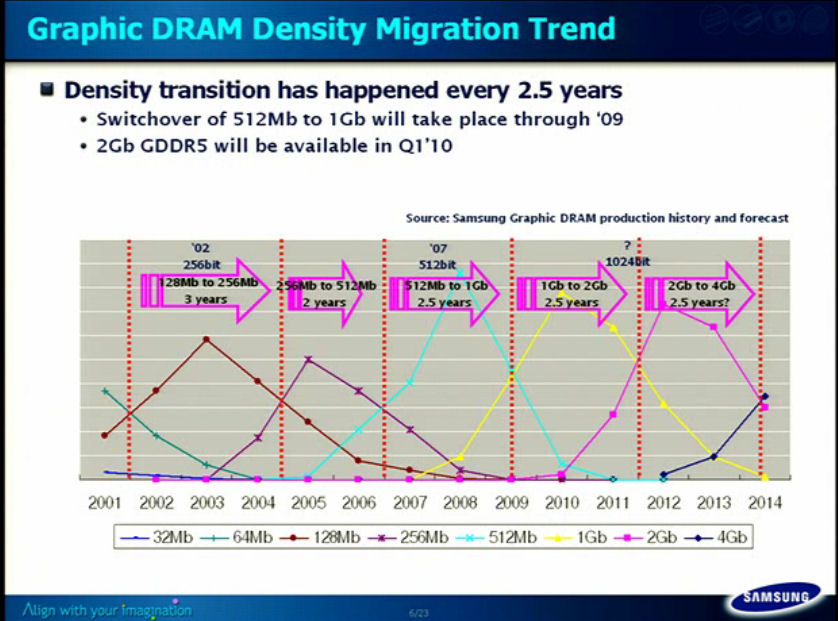

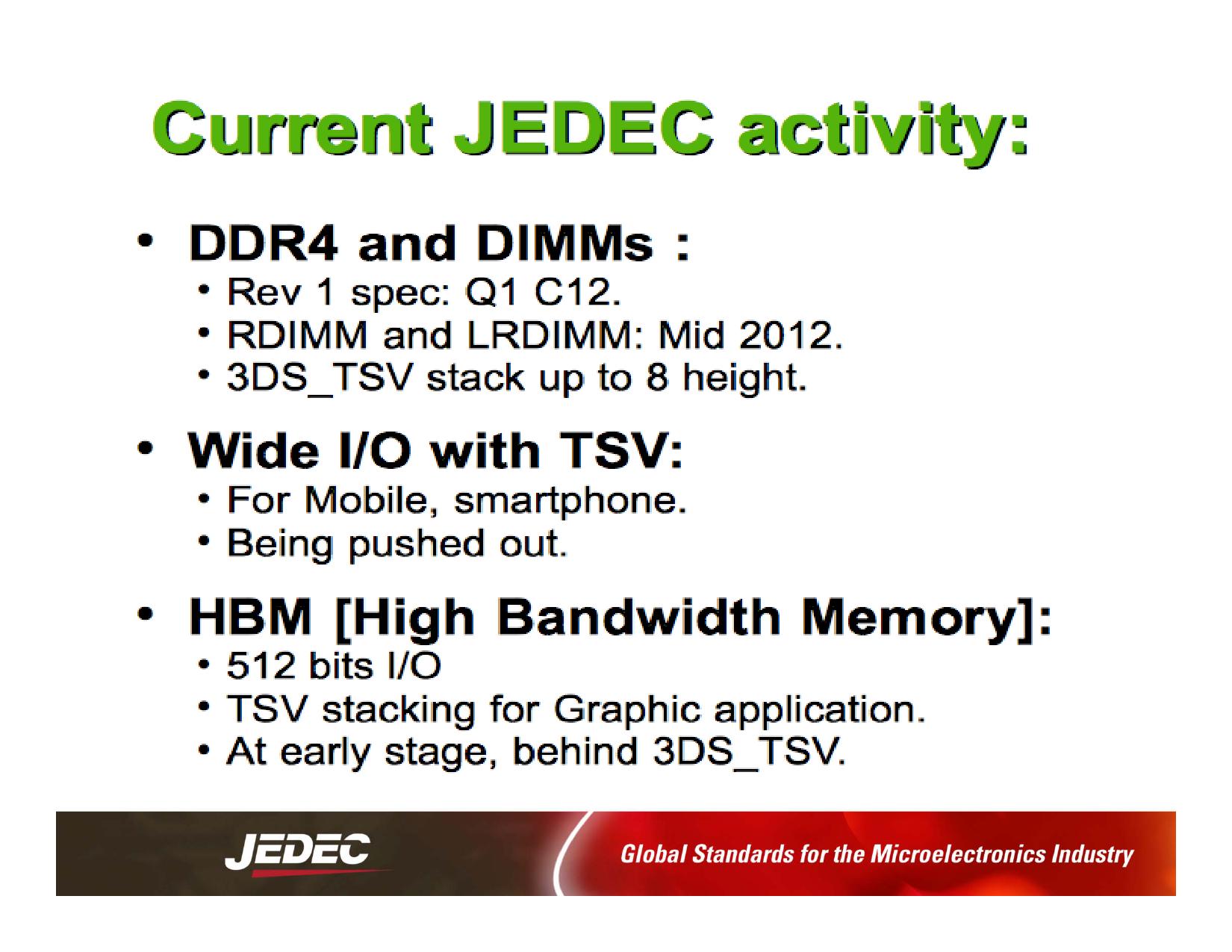

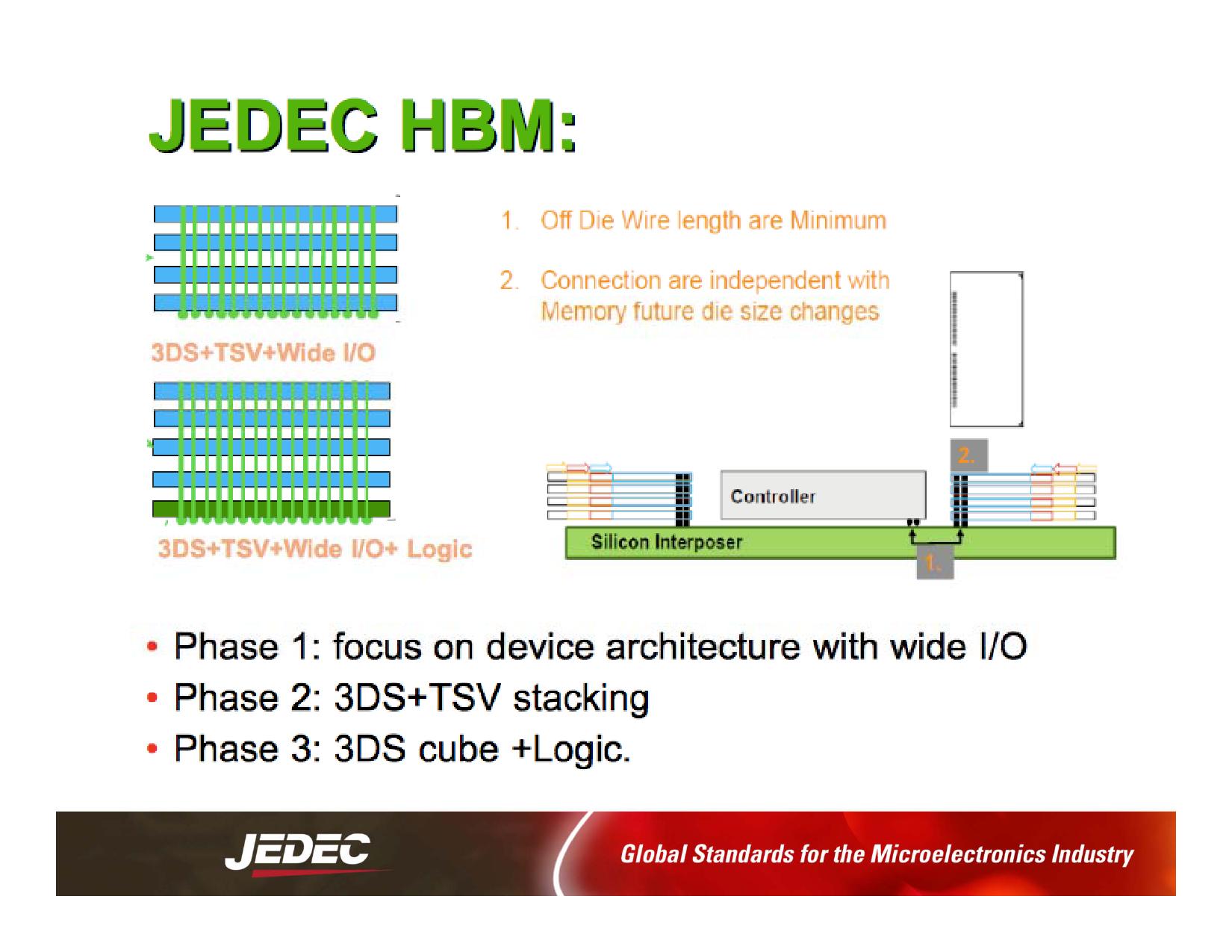

메모리 기술의 이행

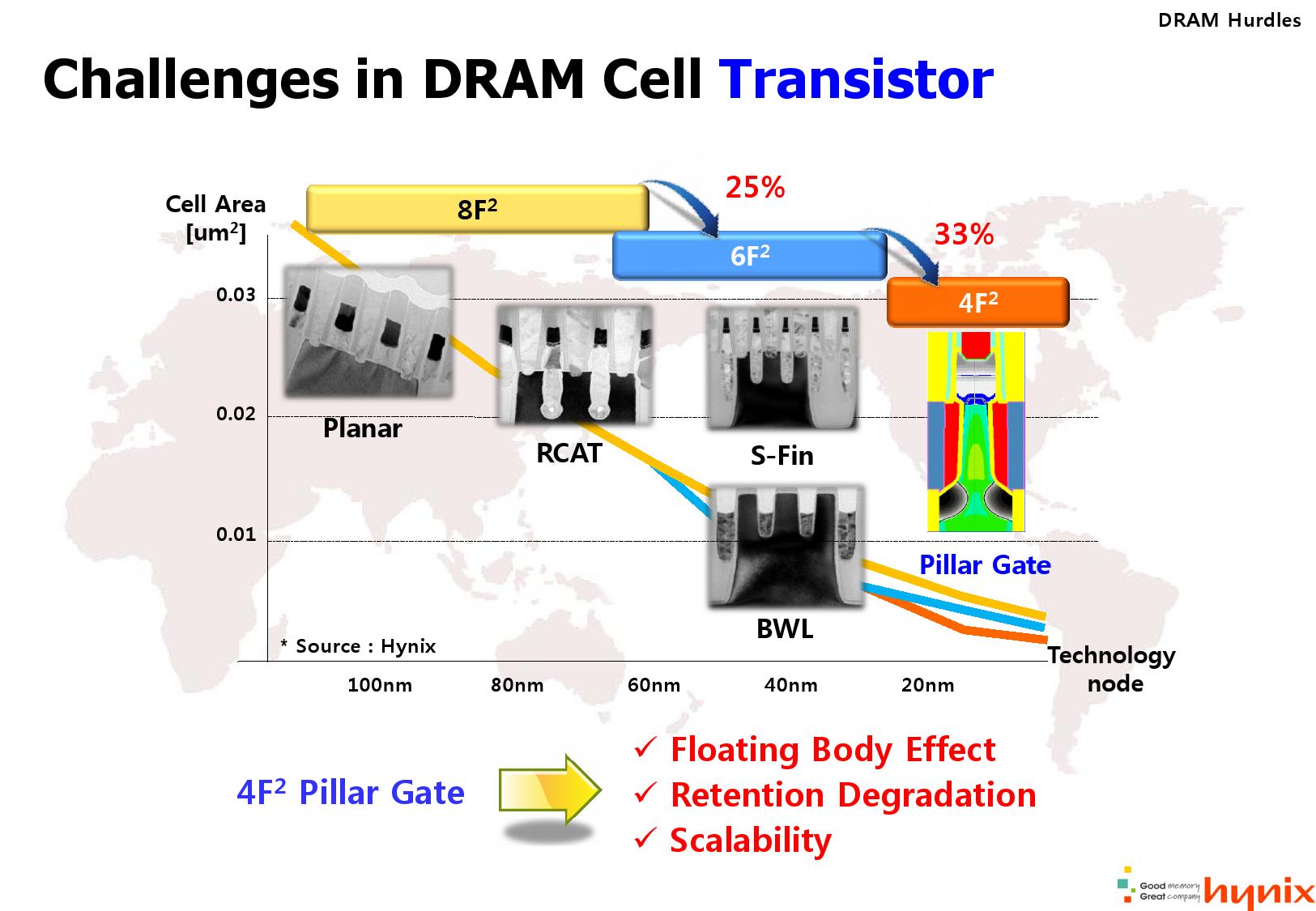

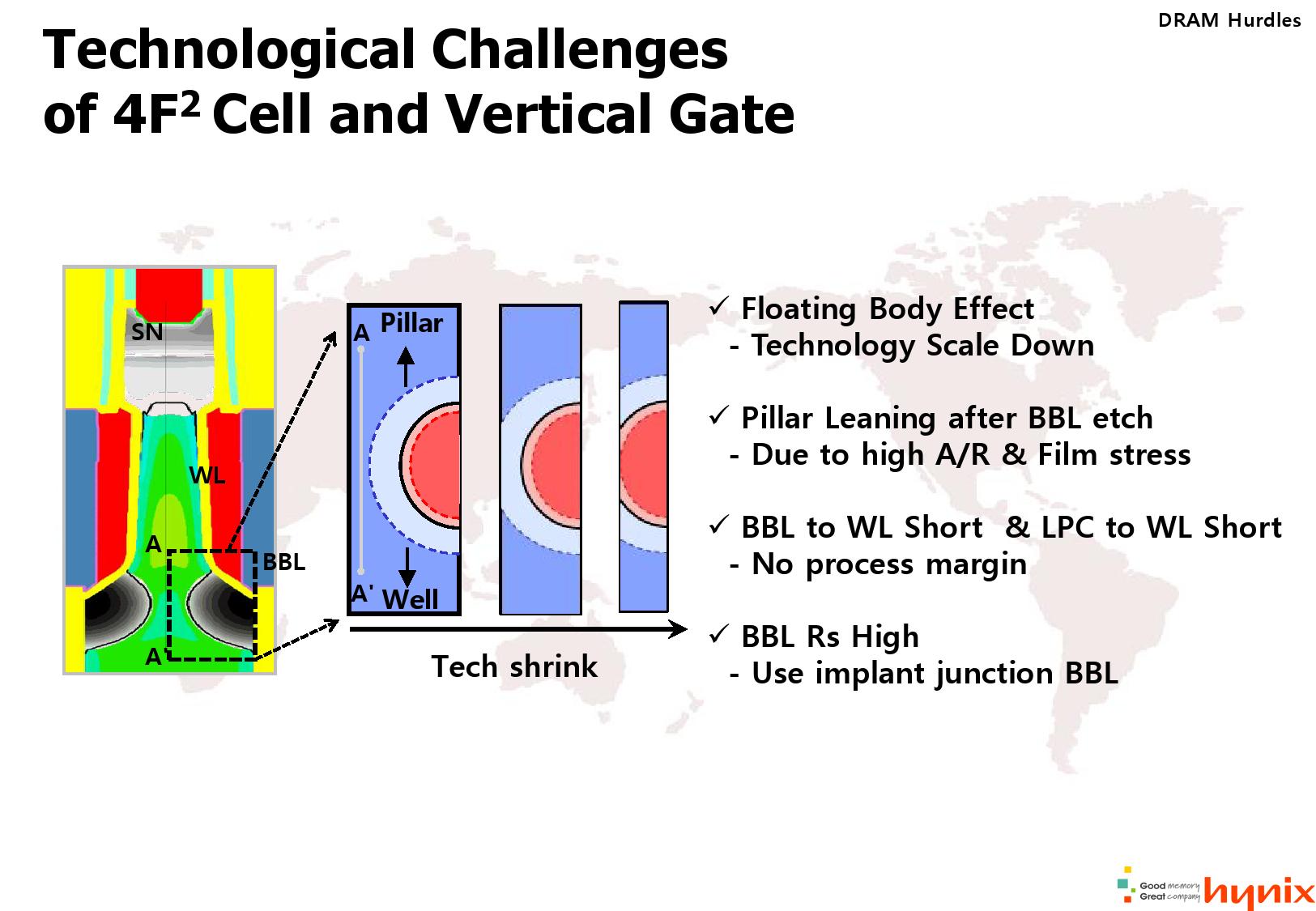

셀 용량 향상

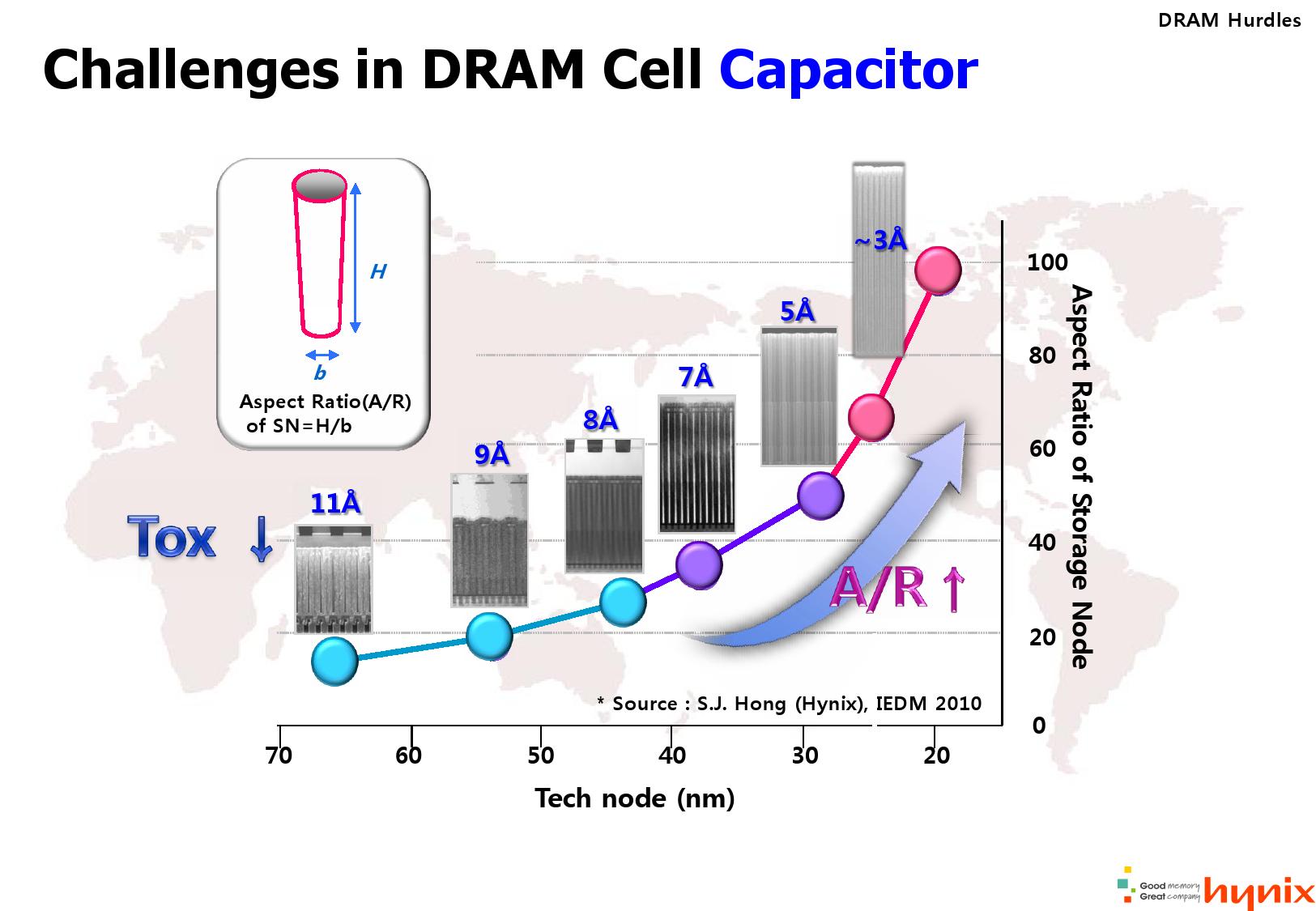

메모리 용량 향상
