"Wii U 베이직 세트"
Wii U 기본 세트 패키지
닌텐도의 최신 가정용 게임기 "Wii U"가 12 월 8 일에 발매되었다.
내부 하드웨어 구조를 살펴 보자.
Wii U 기본 세트 패키지
Wii U의 패키지는 본체의 내장 메모리가 32GB, Wii U GamePad, Wii U GamePad 용 충전 스탠드,
Wii U 본체 스탠드, 케이블 등이 부속된다
Wii U 프리미엄 세트"와 내장 메모리가 8GB 본체와
Wii U GamePad, 케이블이 포함 된 "Wii U 베이직 세트"의 두 가지, .
기본 세트에는 Wii U 본체와 Wii U GamePad, Wii U 본체 용 AC 어댑터,
Wii U GamePad 용 AC 어댑터, HDMI 케이블, 각종 설명서 및 보증서 등이 포함되어있다.
패키지 내부에 2 개의 층으로 나누어 져 있으며,
반면에 Wii U 본체와 Wii U GamePad 다른 것에 2 개의 AC 어댑터와 HDMI 케이블,
설명서들이 들어있다. 색상은 Wii U 본체, Wii U GamePad 모두 흰색이다.
기본 세트에는 스탠드가 포함되지 않기 때문에 설치는 가로가 기본이된다.

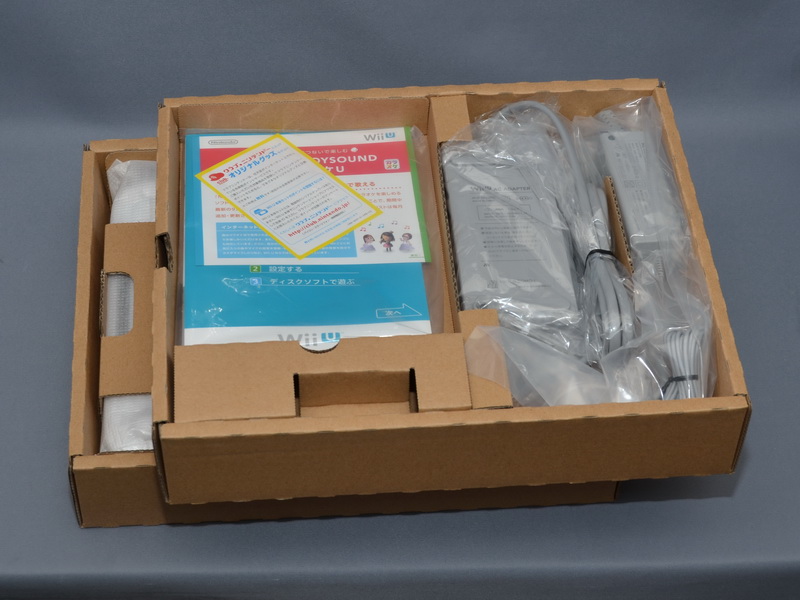

패키지는 이렇게 2 분할이다

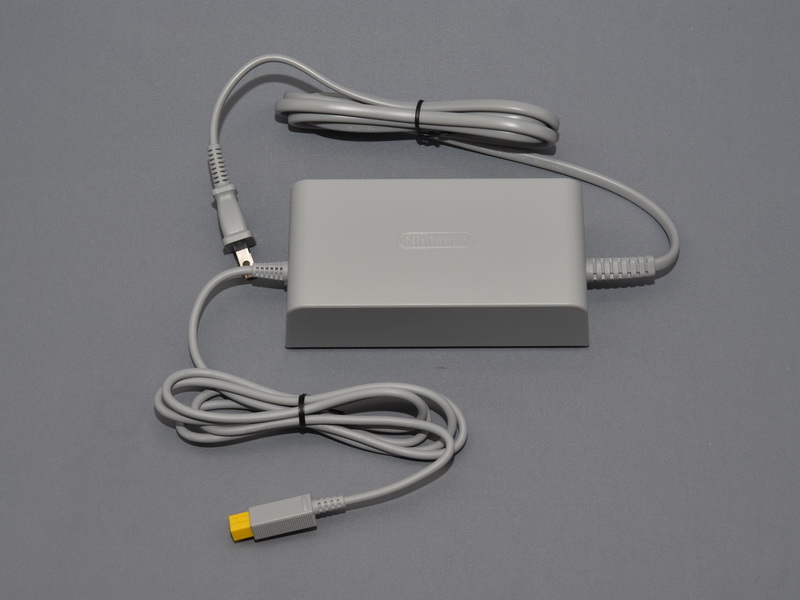

상층에있는, Wii U 본체 용 AC 어댑터
AC 어댑터의 크기는 상당히 큰
Wii U GamePad 용 AC 어댑터. 비교적 컴팩트
HDMI 케이블. AV 케이블은 부속되지 않지만, Wii의 것을 유용 가능
설명서 및 보증서
본체의 형상은, Wii와 같은 직선적 인 디자인 대신 모서리에 곡선을 도입한 부드러운 느낌의 디자인이다.
크기는 약 172 × 268.5 × 46mm (폭 × 깊이 × 높이)이다.
높이 Wii와 거의 같지만, 폭 및 깊이는 Wii U이 크다.
비록 플레이 스테이션 3와 Xbox 360과 비교하면 충분히 작다,
Wii U 본체는 전면에 전원 버튼과 광학 드라이브의 이젝트 버튼,
Wii U GamePad와 컨트롤러 / 리모콘과의 페어링을 할 경우에 사용하는 SYNC 버튼,
뚜껑에 SD 카드 슬롯과 USB 2.0 포트가 2 개, 후면에는 AC 어댑터의 연결 커넥터 센서바의 연결 커넥터,
Wii와 같은 AV 케이블 연결 용 커넥터, HDMI 출력, USB 2.0 포트 2 개, 각각 준비되어있다.
덧붙여서, Wii 리모콘을 사용하는 경우에는 센서바를 연결해야하지만,
센서 바는 Wii U에는 포함하지 않기 때문에 Wii 부속의 것을 유용하거나 별도로 구입해야한다.
또한 Wii에 준비되어 있었다, 게임 큐브 컨트롤러 커넥터는 생략되어
Wii U 본체. 기본 세트는 본체 색상은 흰색

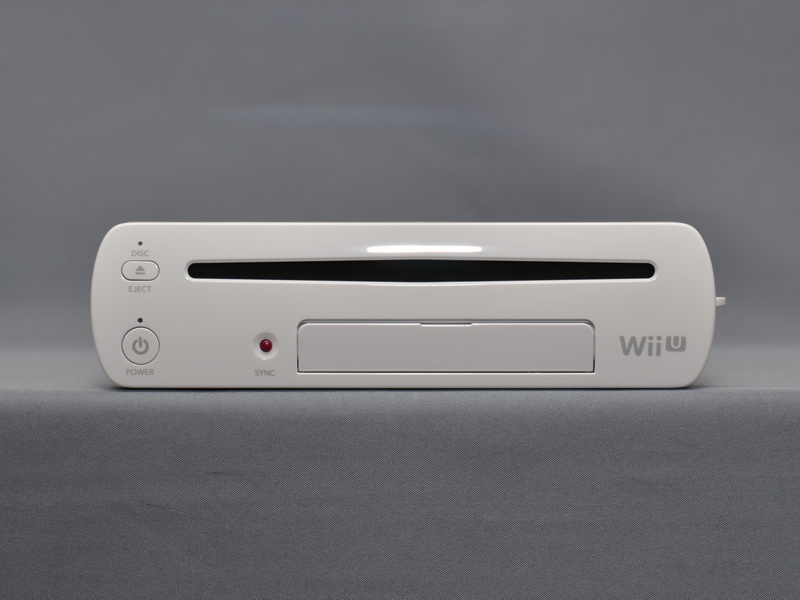

본체 정면. 광학 드라이브는 슬롯 인 타입. 전원 버튼과 배출 버튼이
전면 덮개를 열면 SD 카드 슬롯과 USB 2.0 포트가 2 개 나타난다.
왼쪽의 붉은 버튼 컨트롤러 페어링 용 SYNC 버튼이다

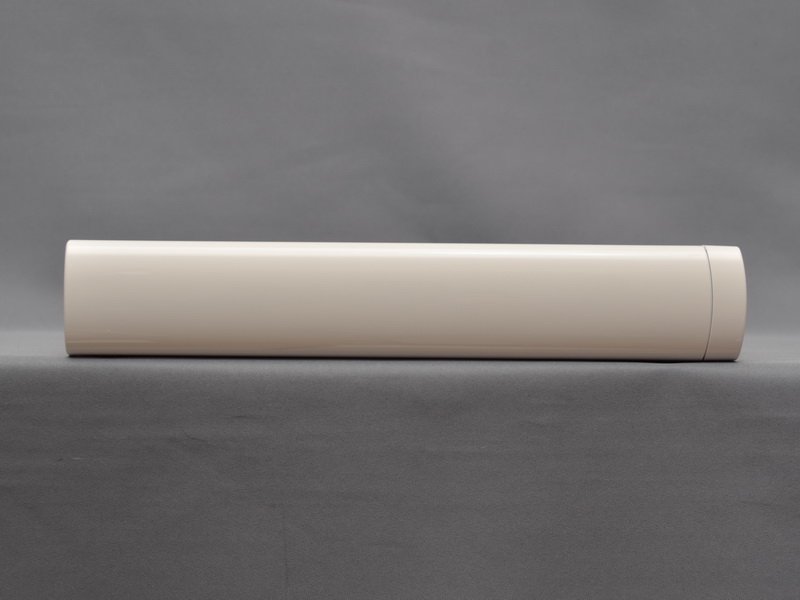

좌측면. 측면은 곡면으로되어있다
후면. 뒷면에는 전원 커넥터 (노란색),
센서바 연결 커넥터 (빨강), AV 케이블 연결 용 커넥터 (검은 색), HDMI 출력, USB 2.0 포트가 2 개 준비되어있다

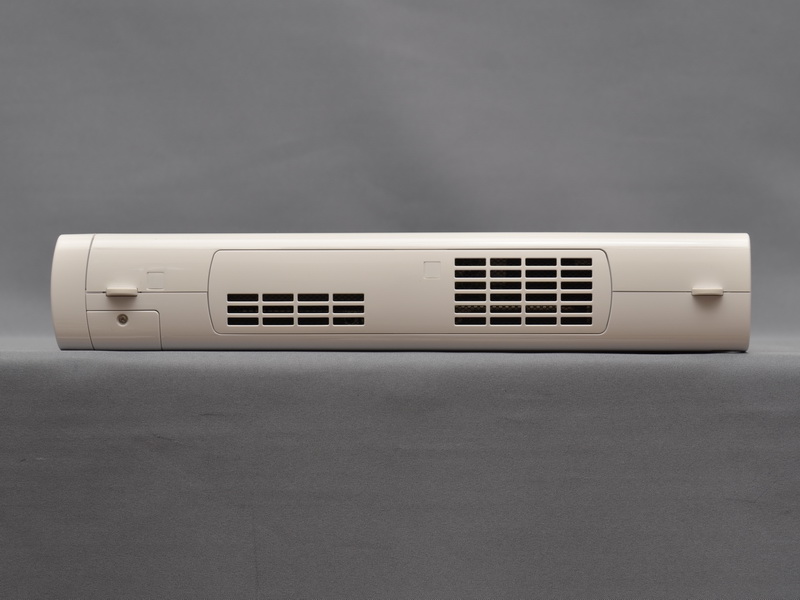

우측면에는 흡기구의 슬릿이

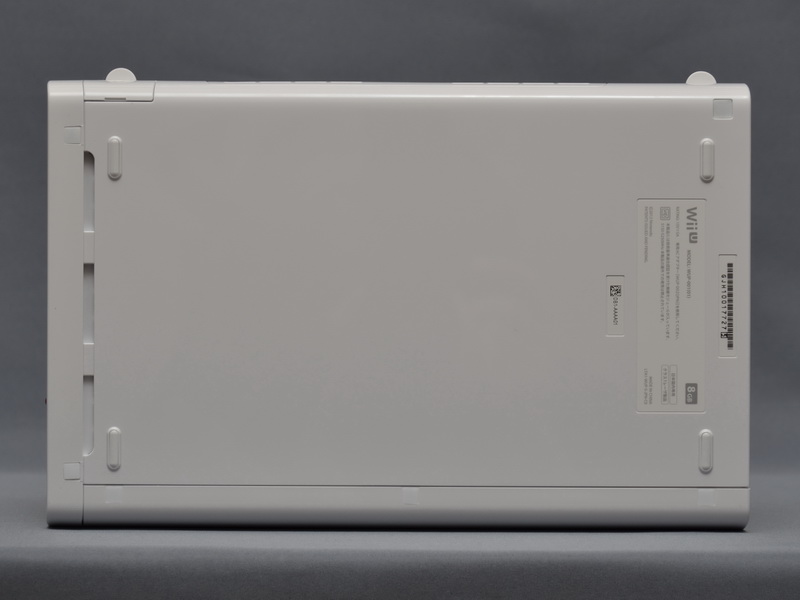

밑면. 고무 다리 이외는 아무것도 없다

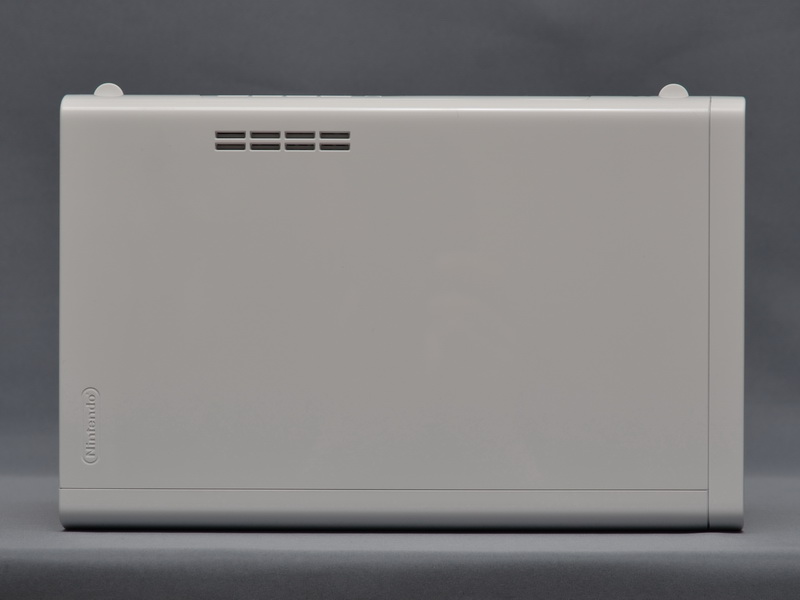

본체 상부. 이쪽도 흡기 용 슬릿이있을 뿐이다

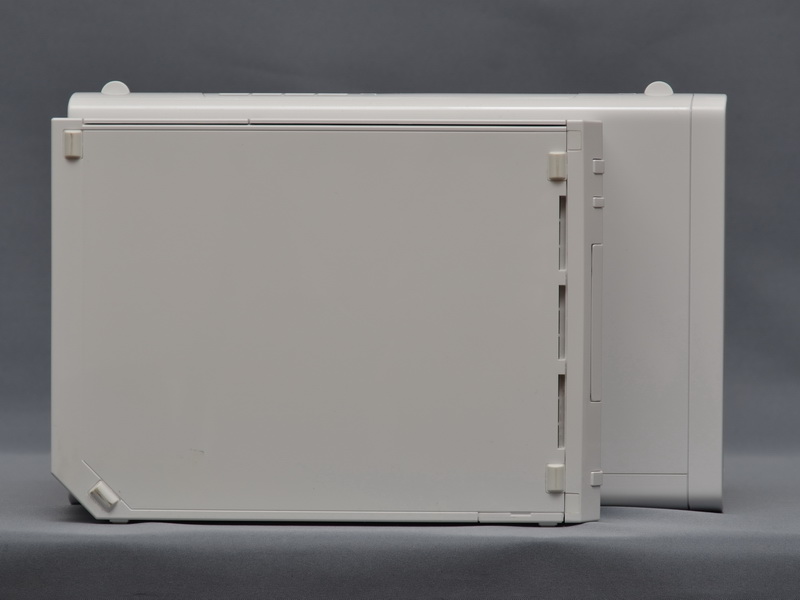

Wii와 비교, 폭과 깊이는 Wii U가 크다
높이는 동일

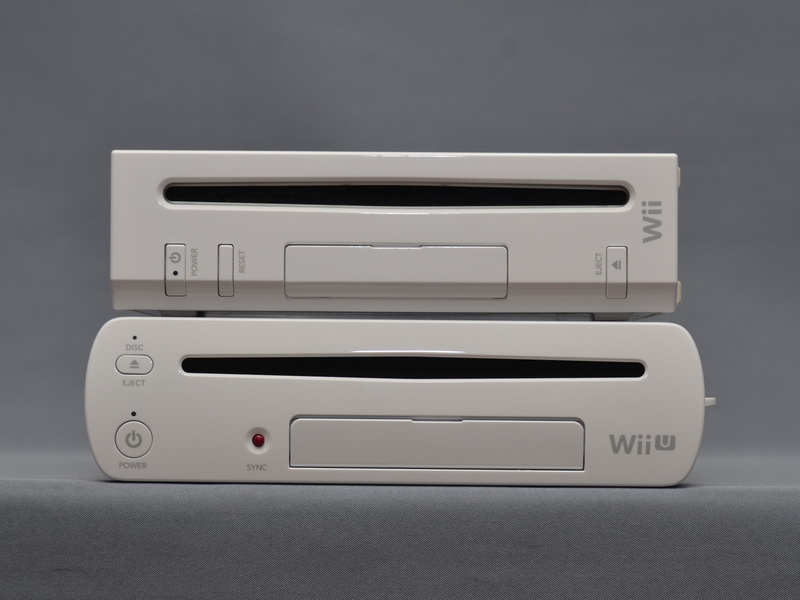

Wii와 Wii U를 거듭해 보았다.왠지 분위기는 비슷
Wii U의 가장 큰 특징 인 터치 패널 LCD 탑재 컨트롤러,
Wii U GamePad를보고 가자. 컨트롤러 중앙에는 6.2 인치의 터치 스크린 액정이 장착되어있는 경우도 있고,
크기는 상당히 크다.
공칭 크기는 약 255.4 × 133.4 × 41mm (동),
게임기에 포함 된 표준 컨트롤러로는 전례없는 규모라고 말해도 좋을 것이다.
중량은 공식적으로 약 500g. 실제로 손에 들고 보면 숫자보다 가볍게 느낀다.
아마도 크기의 크기와 양쪽으로 단단히있는 스타일이라 그렇게 느낄 것으로 생각되지만,
처음 손에 넣은 순간, 그 가벼움에 조금 놀랐다.
패키지에는 Wii U GamePad는 1 개만 제공하지만,
하나의 Wii U 본체에 최대 4 개의 Wii U GamePad를 페어링하고 동시에 이용할 수있다.
Wii U GamePad 표에 십자 키와 A, B, X, Y, START (+), SELECT (-), HOME 버튼,
좌우 아날로그 스틱을 1 개씩, 안쪽에 L, LZ, R, RZ 버튼과 게임 조작을위한 버튼과 스틱 이외에,
TV 리모컨 기능을 호출 전용 버튼, 전원 버튼도 준비.
또한 중앙의 터치 패널 액정에 카메라가 탑재되어
하단에는 스테레오 스피커와 마이크도 탑재.
센서류는 가속도 센서, 자이로 센서, 지자기 센서를 탑재하고, NFC 기능도 내장.
또한 앞으로 확장 커넥터와 충전 용 단자가 뒷면에 확장 장치를 고정하는 나사 구멍이 안쪽에는
터치, 볼륨, 적외선 포트, 헤드폰 단자, AC 어댑터 연결 용 커넥터도있다.
그런데, 본체 뒷면에는 나사로 고정 된 뚜껑이 있고,
뚜껑을 열면 배터리가 나타난다.
배터리는 사용자가 쉽게 교체 할 수 있도록 배려되어 있기 때문에 장래성도 안심이다.
배터리 용량은 3.7V 1,500 mAh이었다.
배터리 슬롯은 꽤 크고, 표준 배터리를 넣어도 아직 상당히 빈틈이있다.
이미 타사 외장형 대용량 배터리는 발표 된 이 있지만,
내장 용 대용량 배터리가 등장 할 가능성도 충분히 생각할 수있다.
덧붙여서, 배터리 구동 시간은 공칭 약 3 ~ 5 시간, 충전 시간은 약 2.5 시간으로되어있다.
장시간 노는 경우에는 AC 어댑터를 연결 한 상태에서 플레이하는 것이 좋을 것 같다.

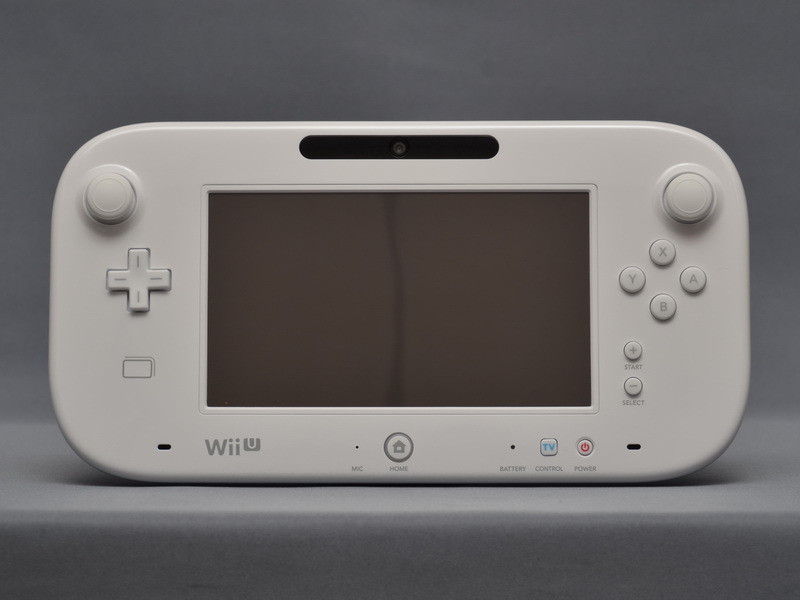

Wii U GamePad. 중앙부에 6.2 형 터치 패널 액정을 탑재
액정 좌측에는 아날로그 스틱과 친숙한 십자 키가있다. 십자 키 아래에는 NFC 안테나 부분이다

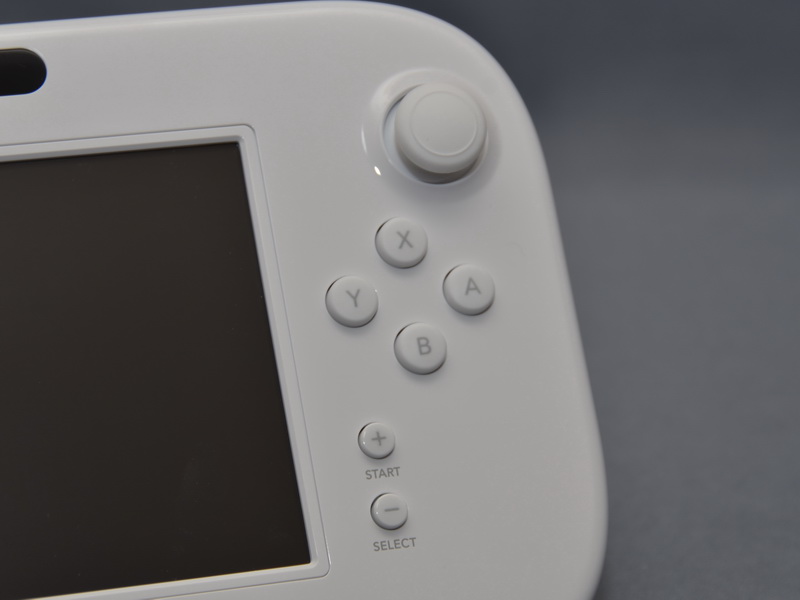

LCD 우측에는 아날로그 스틱과 A, B, X, Y, START (+), SELECT (-) 단추가있는

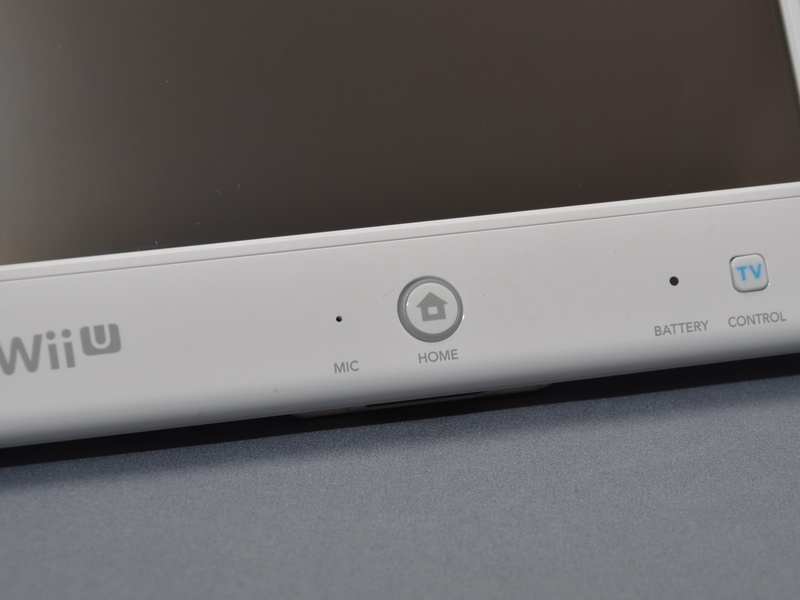

액정 하단에 HOME 버튼이 있고 그 왼쪽에는 마이크 구멍이 보인다
액정 하단 오른쪽에는 TV 리모컨 호출 버튼과 전원 버튼이있다.
전원 버튼을 누르면 컨트롤러와 Wii U가 동시에 전원이 들어간다. 또한 오른쪽의 구멍은 스피커의 왼쪽에있는

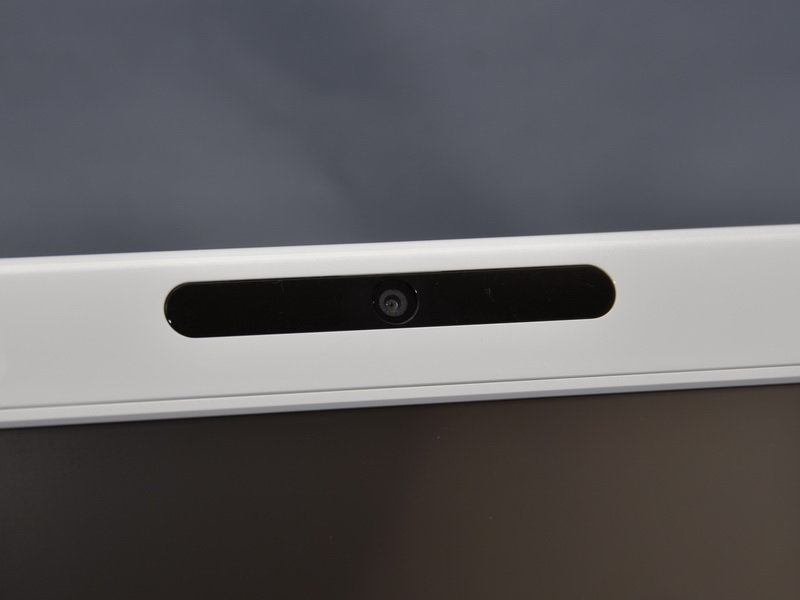

액정 상단에 카메라를 탑재

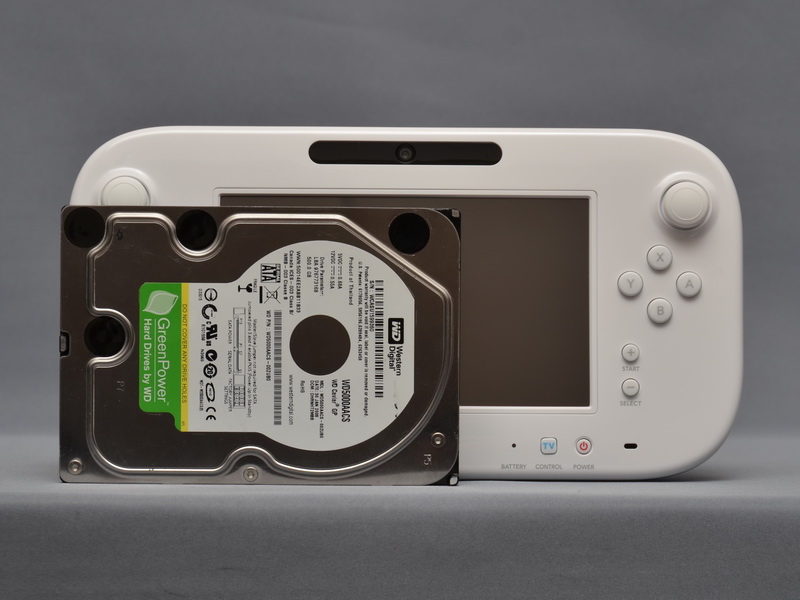

크기는 약 255.4 × 133.4 × 41mm (동), 게임기의 표준 컨트롤러로는 꽤 큰

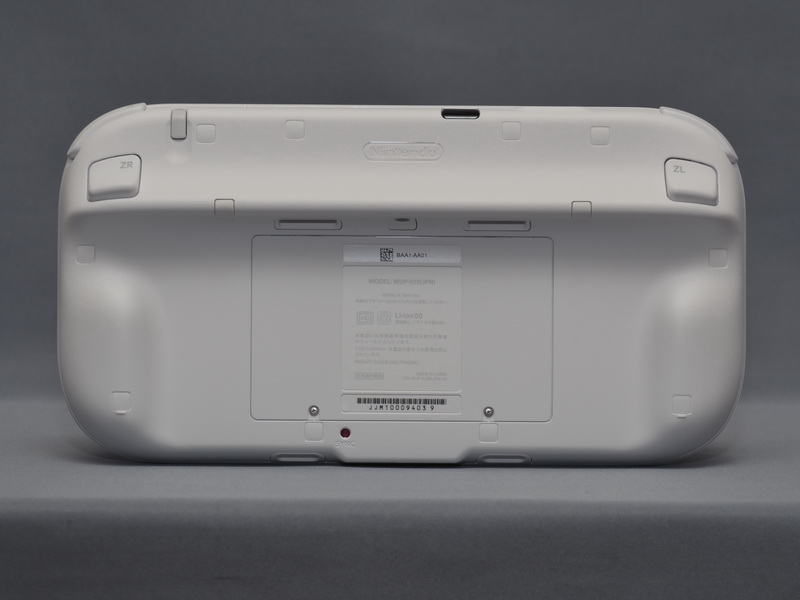

뒷면. 잡기 쉬운 같이 요철이 준비되어있다

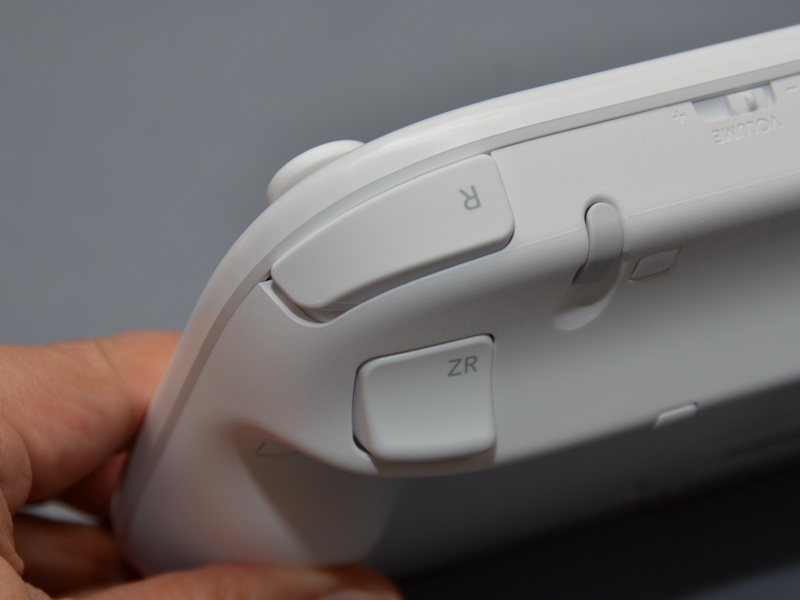

오른쪽 트리거 버튼은 R과 RZ

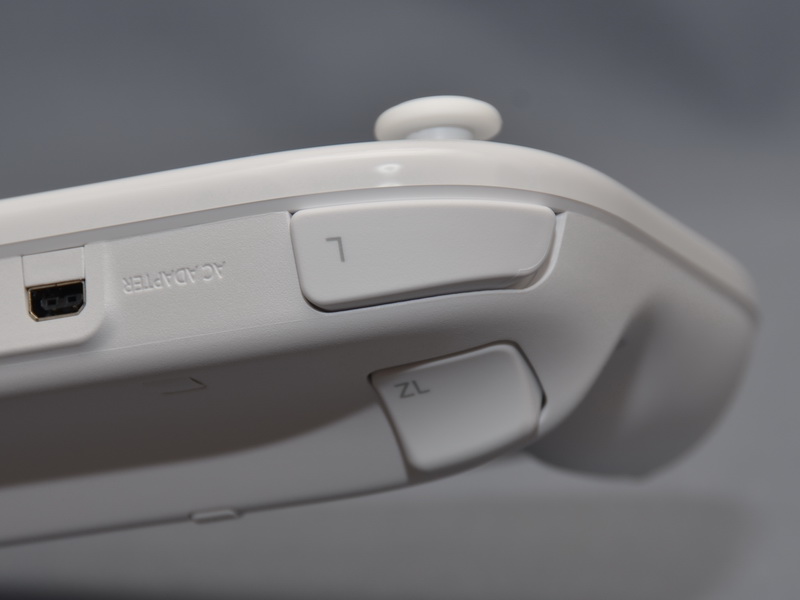

왼쪽 트리거 버튼도 L과 LZ
앞에는 확장 커넥터가

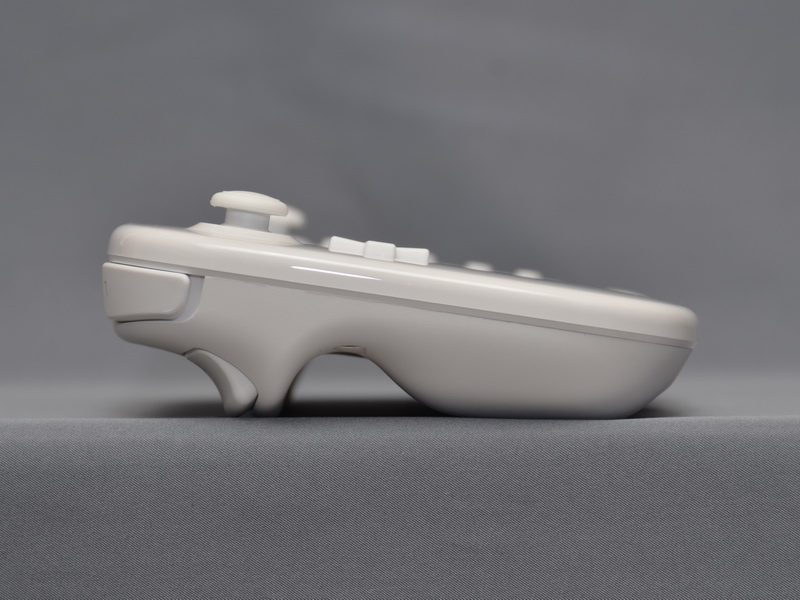

좌측면. 후방까지 높아지고있다. 또한 큰 요철도 보인다

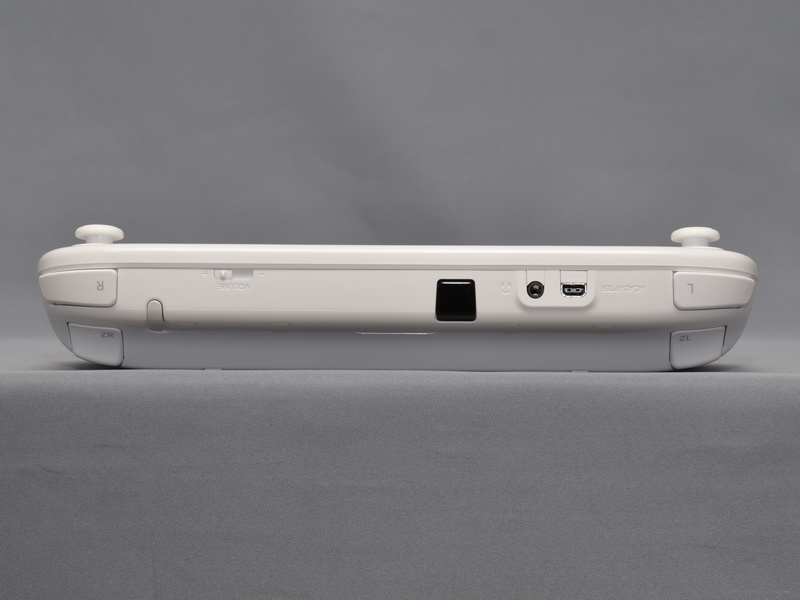

안쪽에는 펜의 수납 부분, 볼륨, 적외선 센서, 헤드폰 단자, 전원 커넥터가

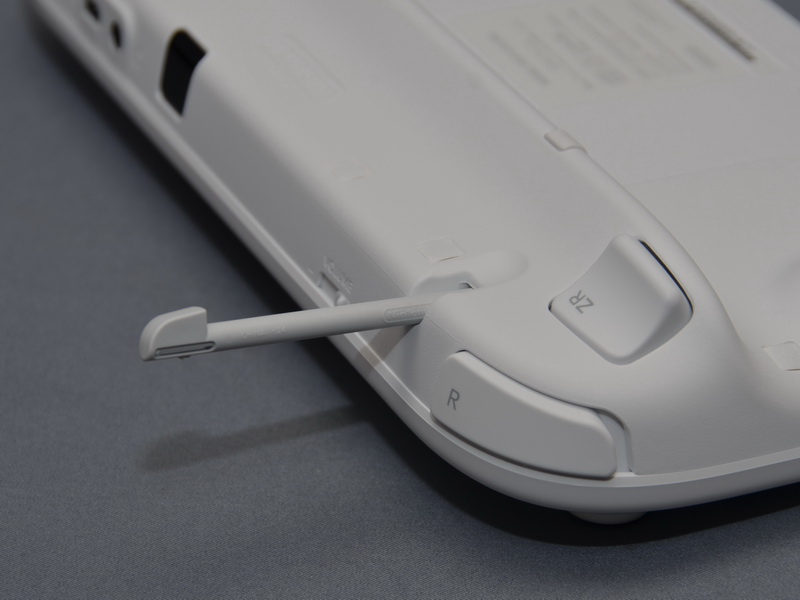

펜은 플라스틱 타입
Wii U 기본 세트의 내용물
본체 내부
※ ※주의 ※ ※
- 분해 / 개조를 할 경우, 메이커의 보증은받을 수 없게됩니다.
- 이 기사를 읽어 행한 행위 (분해 등)에 의해 발생한 손해는 필자 및 PC Watch 편집부, 메이커, 구입 한 숍도 그 책을지지 않습니다.
- 내부 구조 등에 관한 기술은 기사 작성에 사용한 개체에 관한 것이며, 모든 제품에 공통 인 것은 없습니다
- 필자 및 PC Watch 편집부에서는,이 기사에 대한 개별의 질문 · 문의에 대답 할 수 없습니다.
Wii U 본체와 Wii U GamePad의 분해에는 플러스 드라이버와 Y 자 드라이버가 필요하다.
대부분의 나사는 보이지 않게 실에서 숨겨져 있기 때문에, 씰을 떼어 분해 해 나가게된다.
Wii U 본체

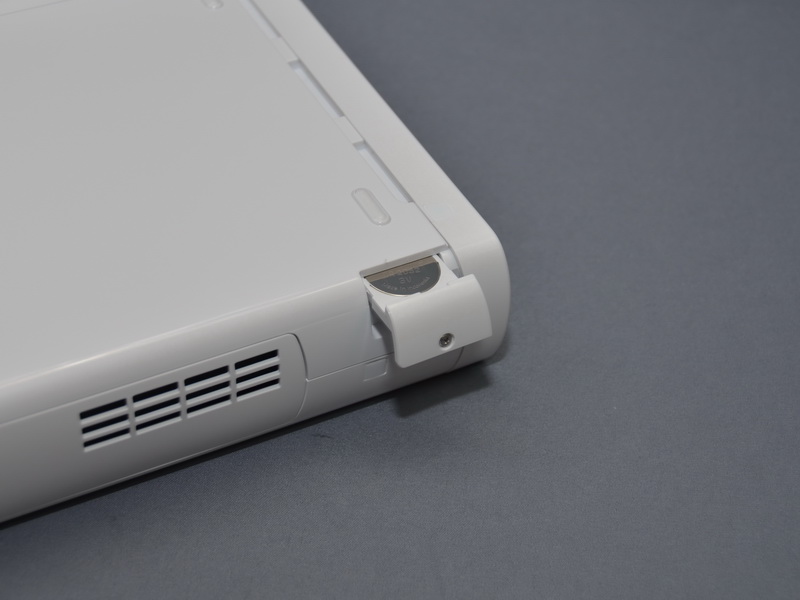

먼저, 오른쪽에 보이는 나사를 풀고 빼 내면 내부 유지 용 배터리를 꺼내

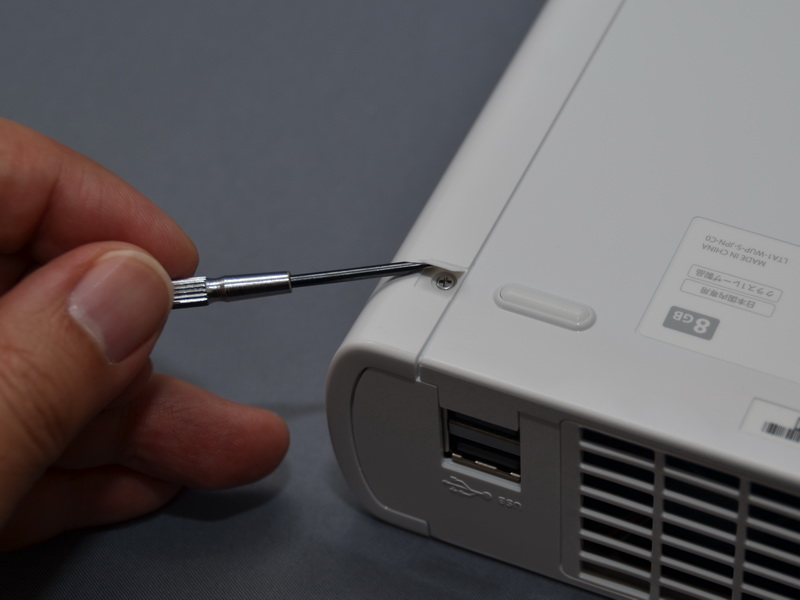

그런 다음 나사를 숨기고있는 스티커를 모두 떼어 내고 그 안에 나사를 제거
일부 나사는 Y 자 나사가 있지만, 대부분은 일반적으로 십자 나사이었다

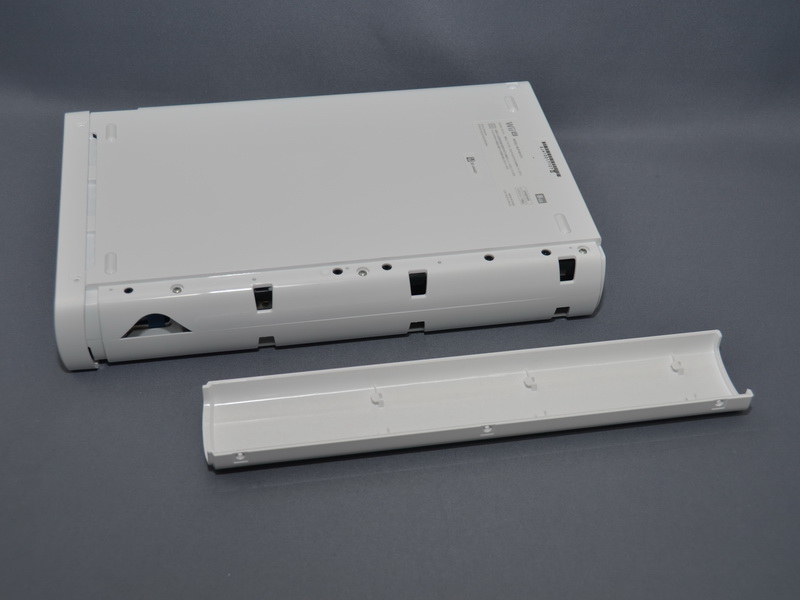

나사를 모두 제거하면, 왼쪽의 커버를 분리하고 거기에 보이는 나사를 제거

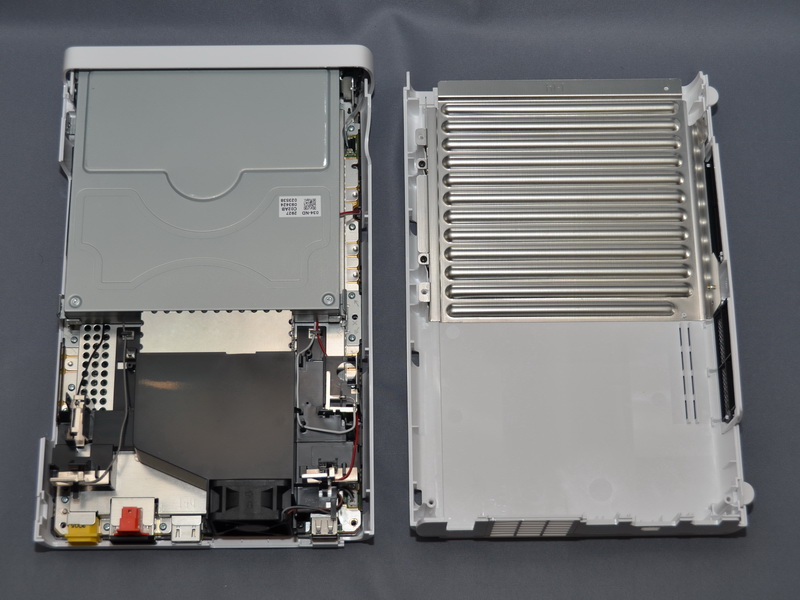

커버를 연 상태
플렉시블 케이블과 나사를 분리하여 전면 패널을 분리

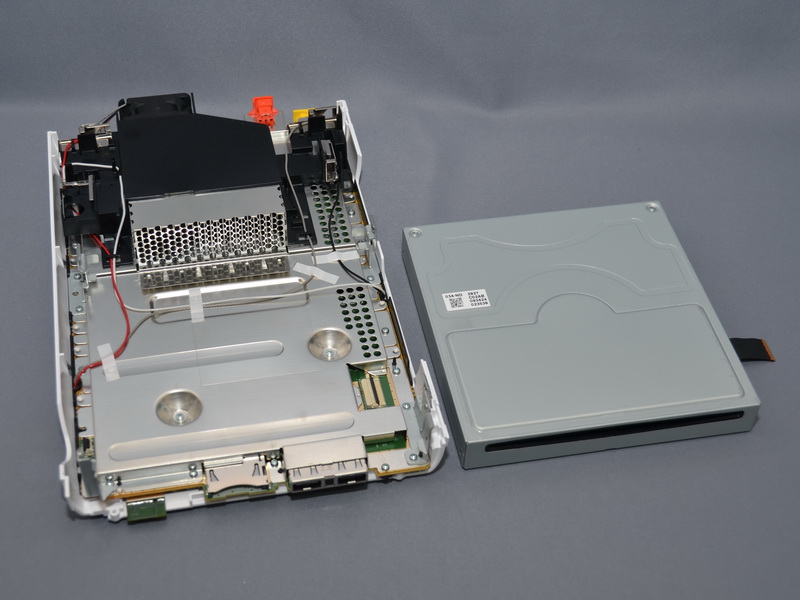

광학 드라이브를 분리. 이 광학 드라이브는 Wii U와 Wii 전용 광학 미디어 만 사용할 수 있으며
DVD와 BD는 사용할 수없는
드라이브는 파나소닉의 슬롯 인 드라이브에서 번호는 "RD-DKL034-ND"이었다
검은 수지 커버와 후면 배기 팬을 분리

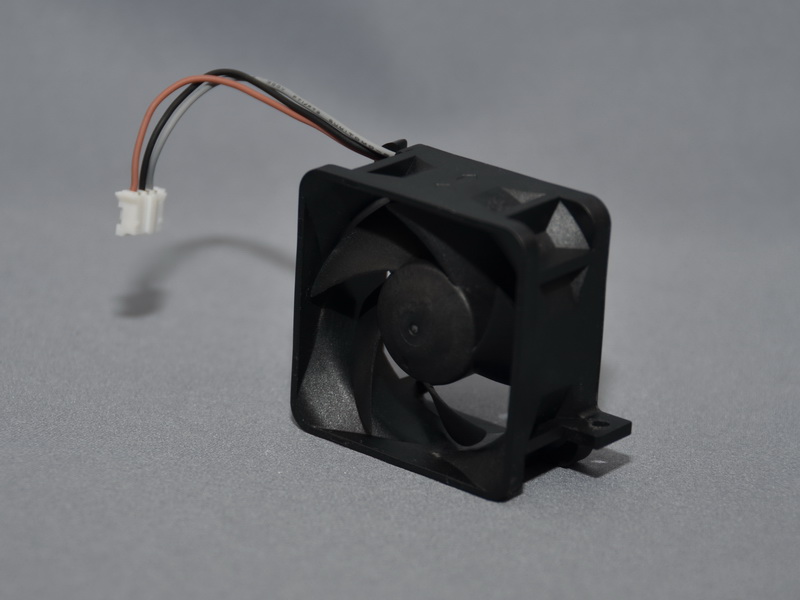

배기 팬은 직경 40mm, 두께 20mm.
이번 분해 한 장비는 Delta Electronics 제의 ASB0405LD-AH28라는 모델의 팬이 설치되었다
기판을 덮는 금속 실드를 분리

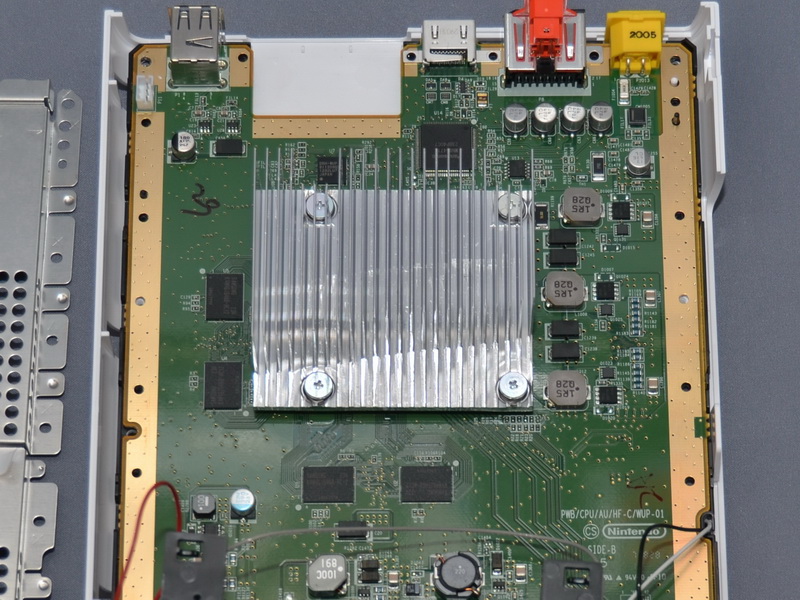

금속 실드를 분리하면 안쪽에서 프로세서에 장착 된 방열판이 나타난다

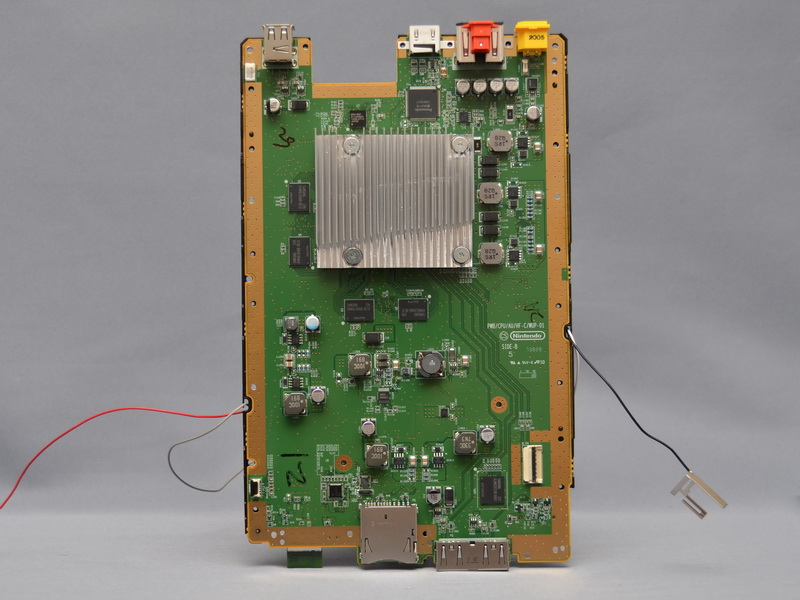

보드를 케이스에서 꺼낸 상태

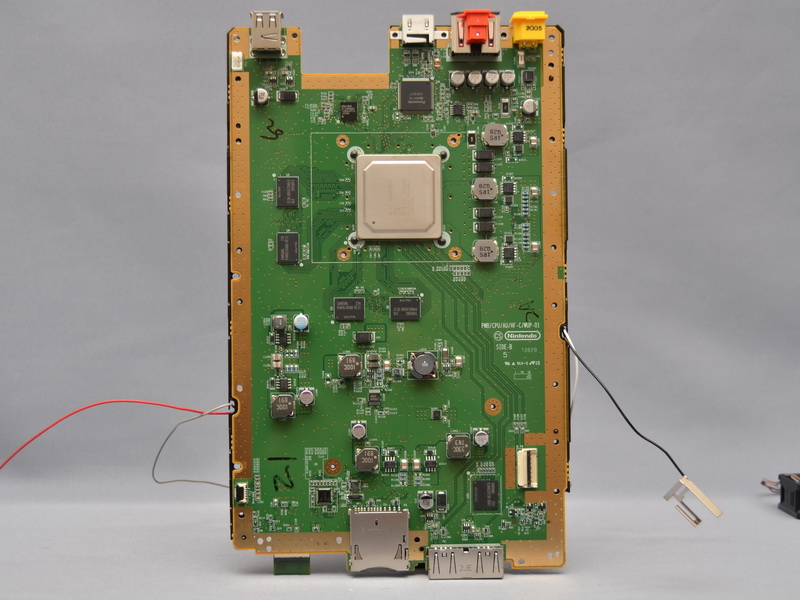

방열판을 분리 한 상태

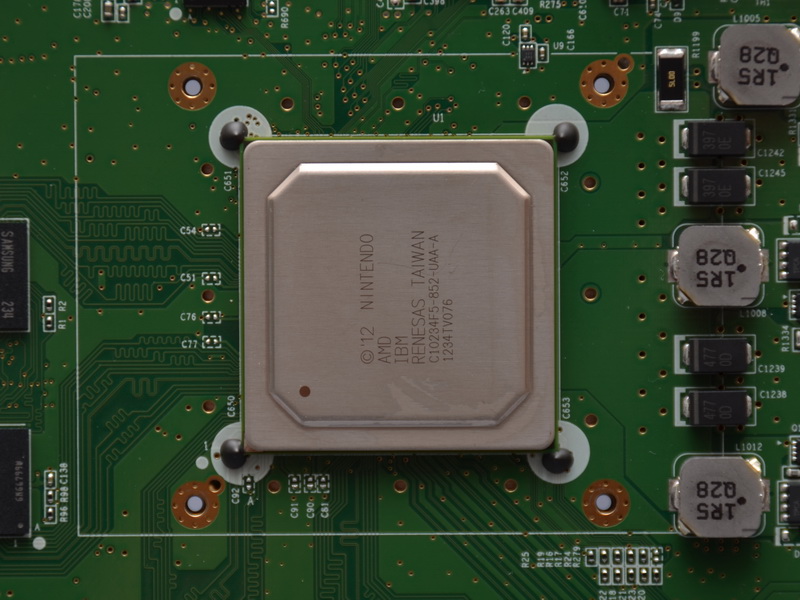

Wii U의 커스텀 프로세서.IBM Power 기반의 멀티 코어 프로세서와 AMD Radeon 기반의 GPU를 통합.
표면은 NINTENDO, IBM, AMD, RENESAS 문자가 보인다
프로세서 상단에 파나소닉의 "MN864718"라는 칩이 보인다. 기판의 배선에서 HDMI 출력 컨트롤러와 같다
프로세서의 왼쪽과 아래에는 Samsung 제의 4Gbit GDDR3 SDRAM 칩 "K4W4G1646B-HC12"를 총 4 칩, 2GB 탑재
기판 앞쪽에는 Samsung 제 eMMC 준수 NAND 플래시 메모리 칩 "KLM8G2FE3B-B001"을 탑재.
용량은 8GB에서 내부 저장 공간으로 이용되는

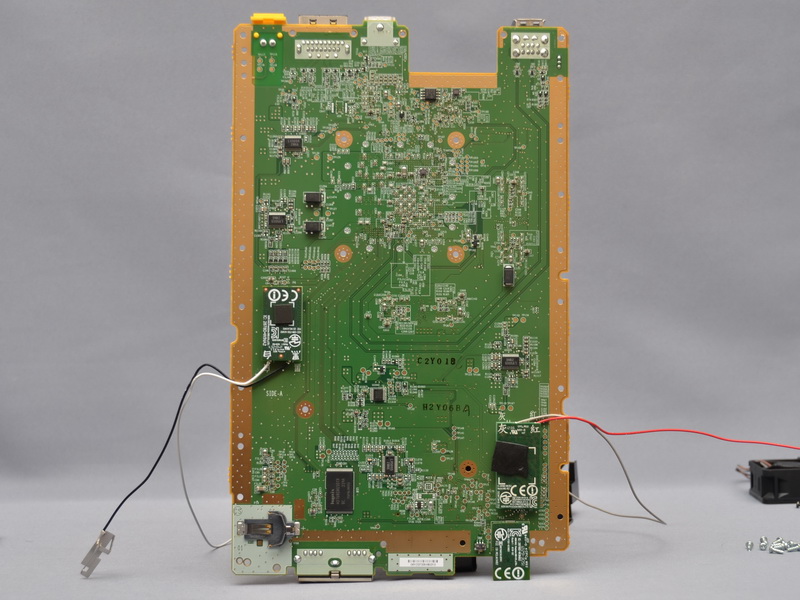

기판 뒷면
Hynix 제 EPROM "H27U8G8G5DTR"

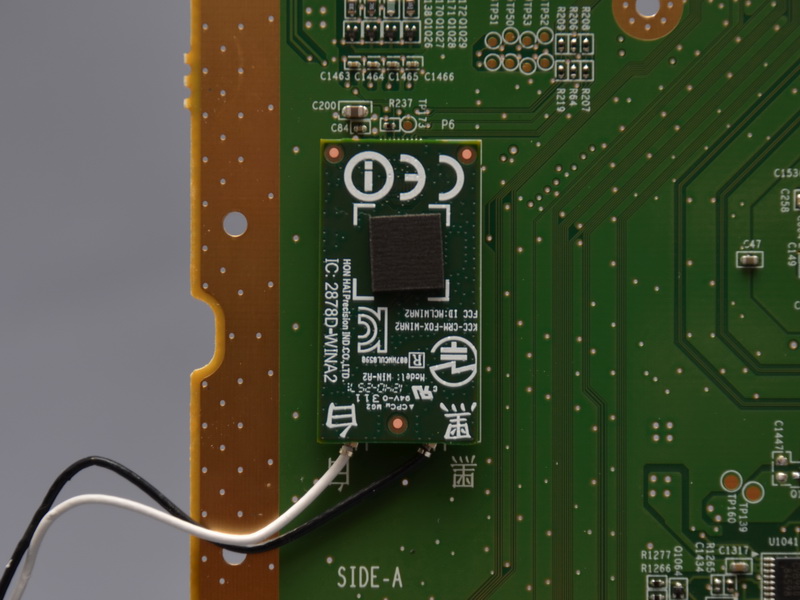

뒷면에는 앞면에 2 개의 케이블이 늘어나고있는 무선 모듈이 2 개 장착되어있다.
인터넷 연결을위한 무선 LAN 모듈과 컨트롤러 연결을위한 무선 모듈 보인다
앞으로는 또 무선 모듈이 설치된 (사진 아래쪽의 작은 기판).
이곳은 아마도 Wii 리모콘 연결 용 Bluetooth 모듈 보인다
내부 기판과 주요 파트 류
Wii U GamePad

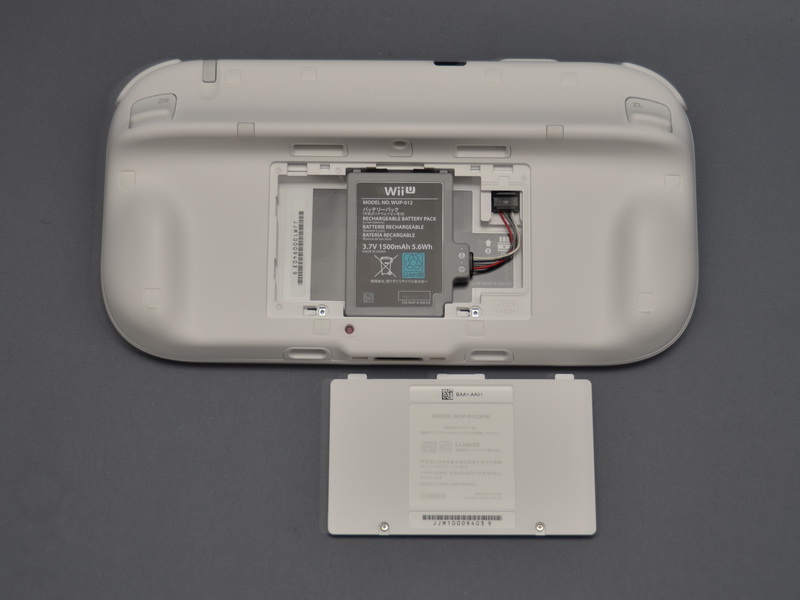

뒷면의 나사를 풀고 뚜껑을 가지고

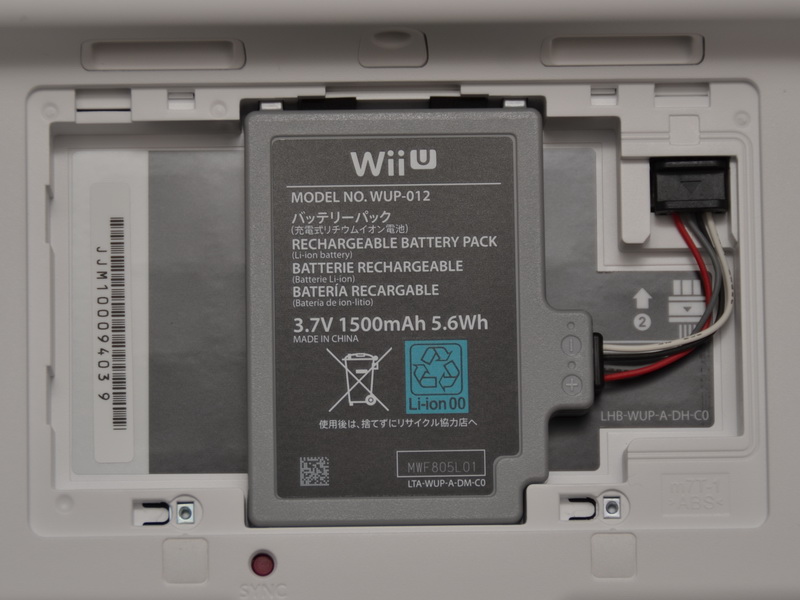

뚜껑 안쪽에는 배터리를 내장. 배터리 용량은 3.7V 1,500 mAh에서 3 ~ 5 시간의 연속 사용이 가능하다.
배터리는 쉽게 교체 할 수
뒷면의 나사를 숨기고있는 씰을 떼어 나사를 잡으면, 열린다

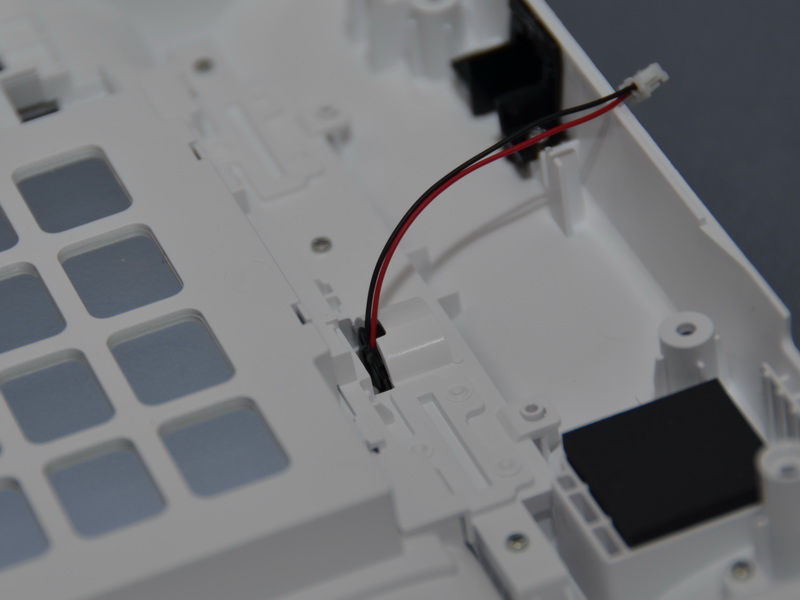

뒷면 커버는 진동 용 모터가 설치된
후면의 트리거 버튼과 표면의 버튼이나 아날로그 컨트롤러를 덮고있는 덮개를 제거

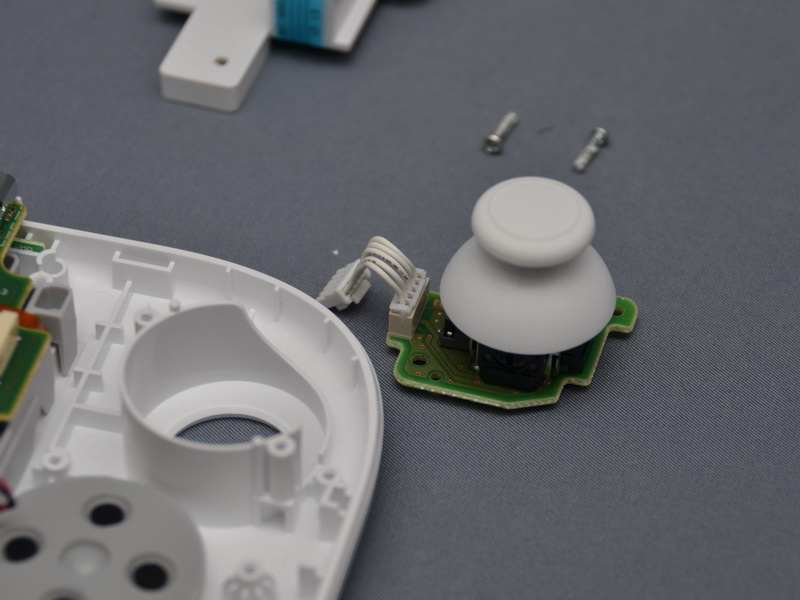

아날로그 컨트롤러는 나사 2 개로 고정되어

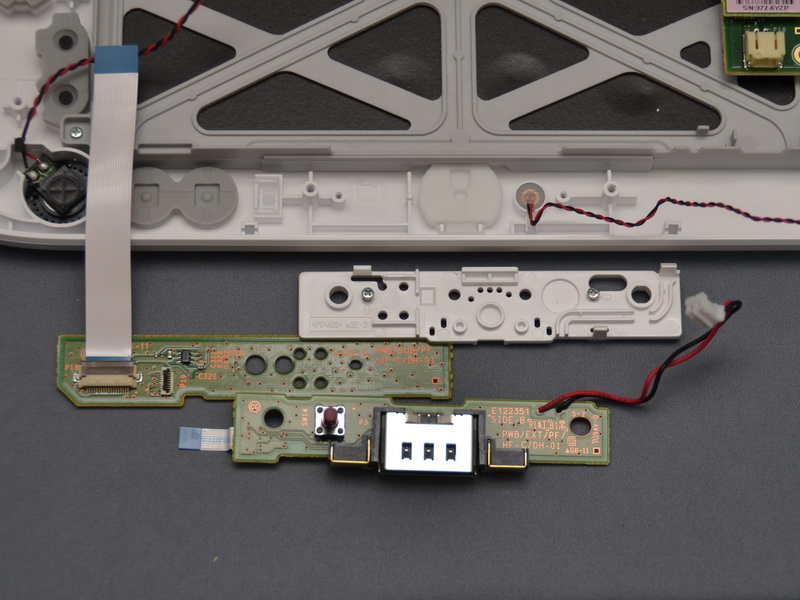

메인 보드에 연결되는 케이블을 분리 한 후, 앞의 작은 기판을 분리한다.
확장 커넥터 및 SYNC 버튼, 마이크, TV 리모컨 호출 버튼, Power 버튼 등이있다

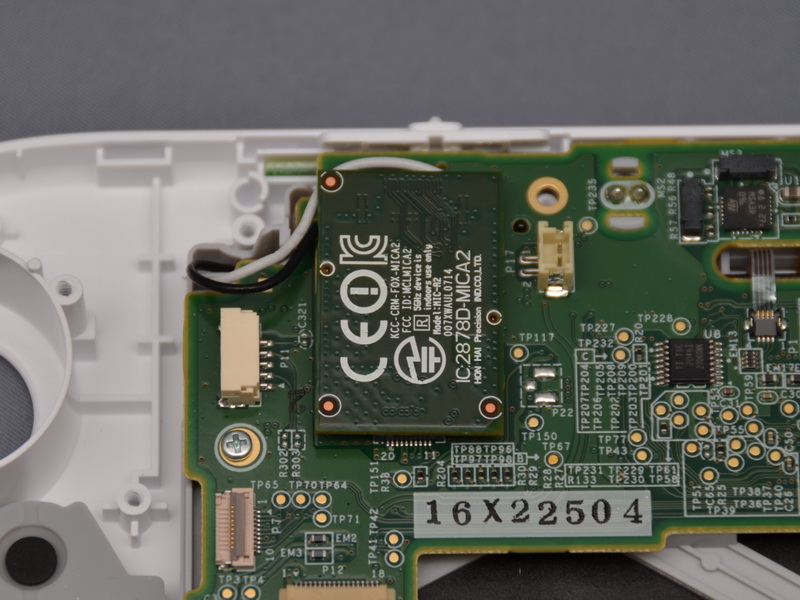

메인 보드에는 안테나 케이블이 2 개 늘어나는 무선 모듈이있다. 아마도 본체와 연결을위한 무선 모듈 보인다

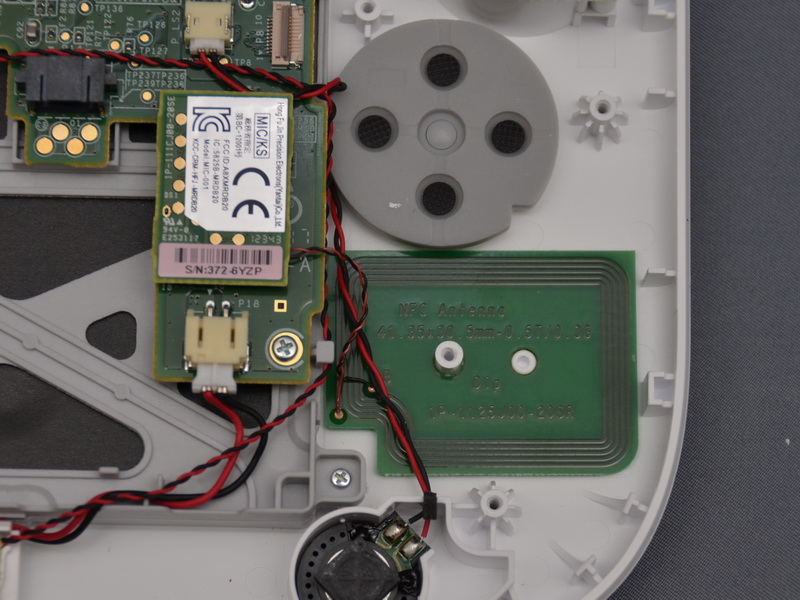

기판 우측 하단에 무선 모듈 보이는 작은 기판이있다. 이것은 NFC 모듈과 생각,
하단 오른쪽의 안테나 보드에 연결되어있는

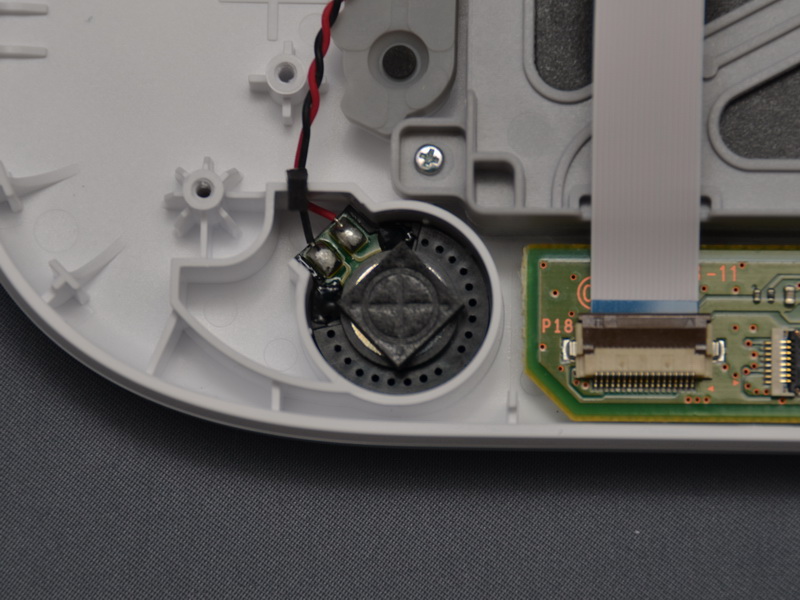

좌우에 스피커도 탑재

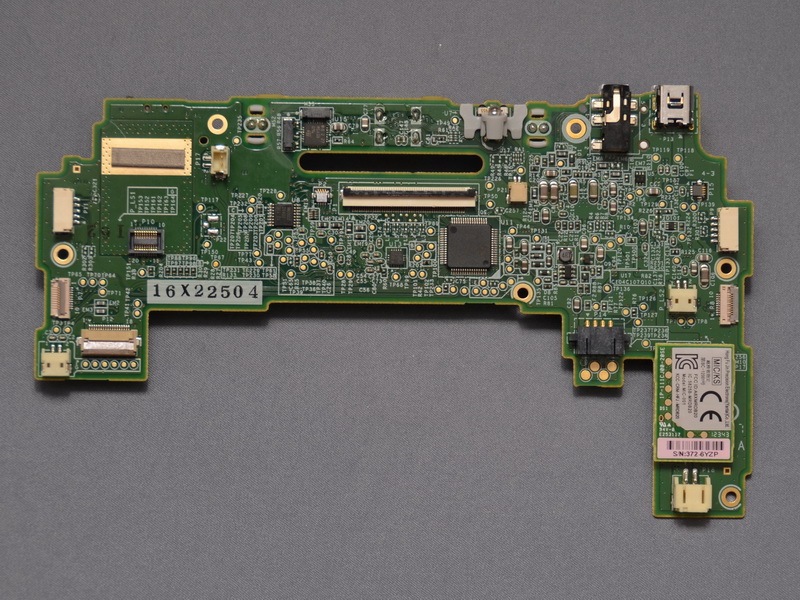

메인 기판을 꺼낸 모습

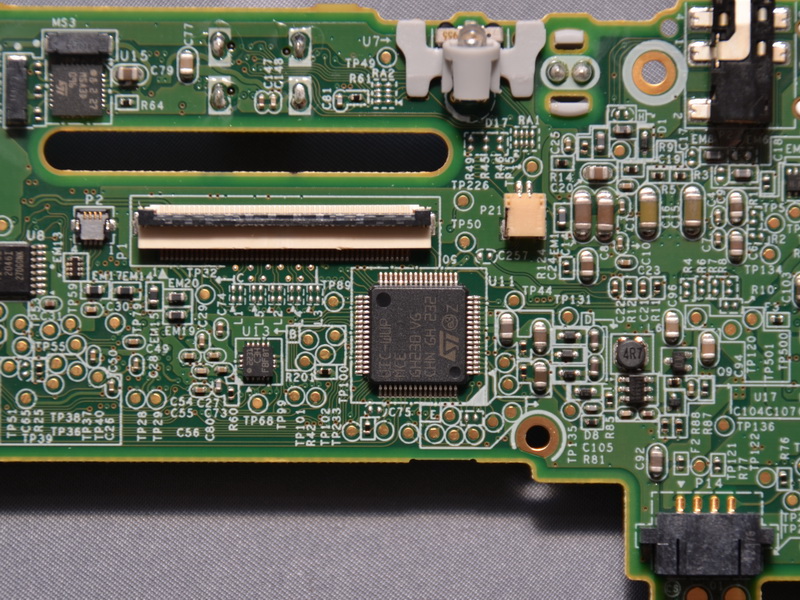

보드는 STMicroelectronics 제나 Texas Instruments 제 등의 칩이 탑재되어있다. 설명 불가의 칩이 많다

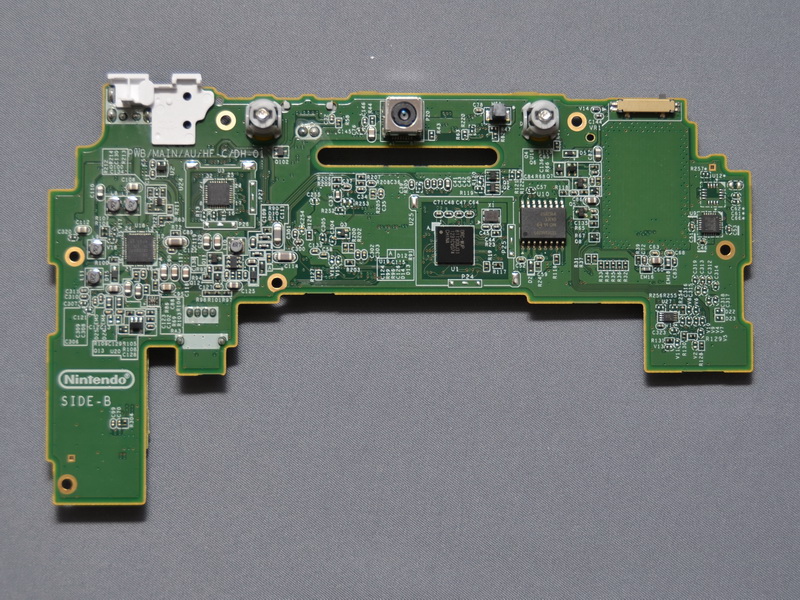

기판 뒷면. 중앙 상단에 카메라 모듈이 탑재 된

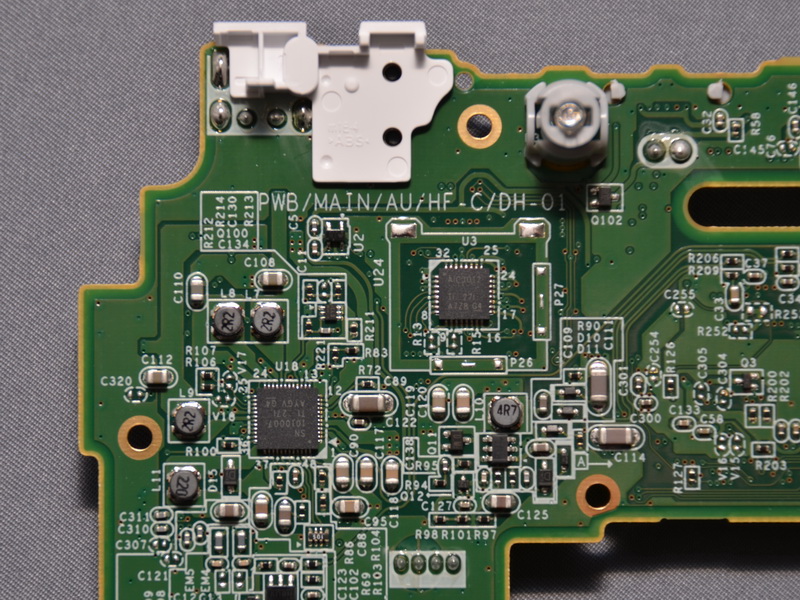

뒷면에도 일부 칩이 탑재되어있다. 이쪽도 자세한 모르는 것이 많지만, 센서류가 아닌가 생각된다

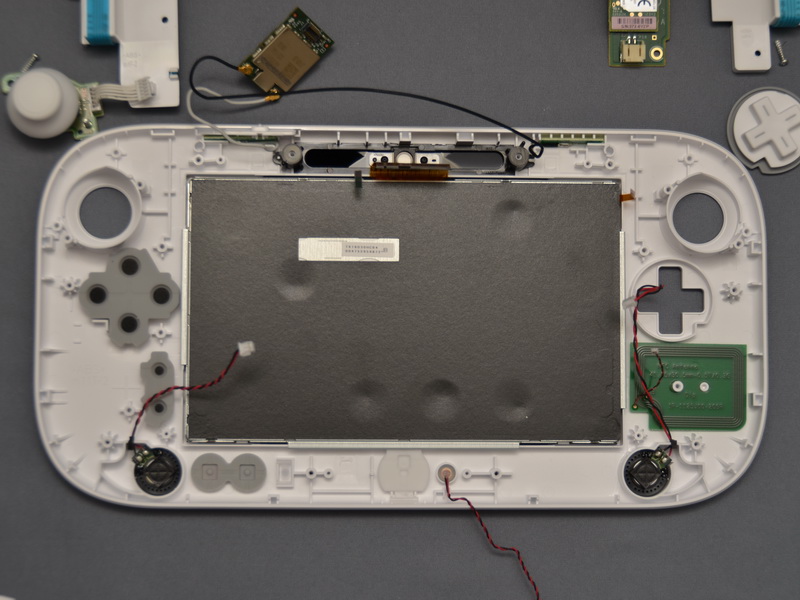

터치 패널 액정을 고정하는 덮개를 제거

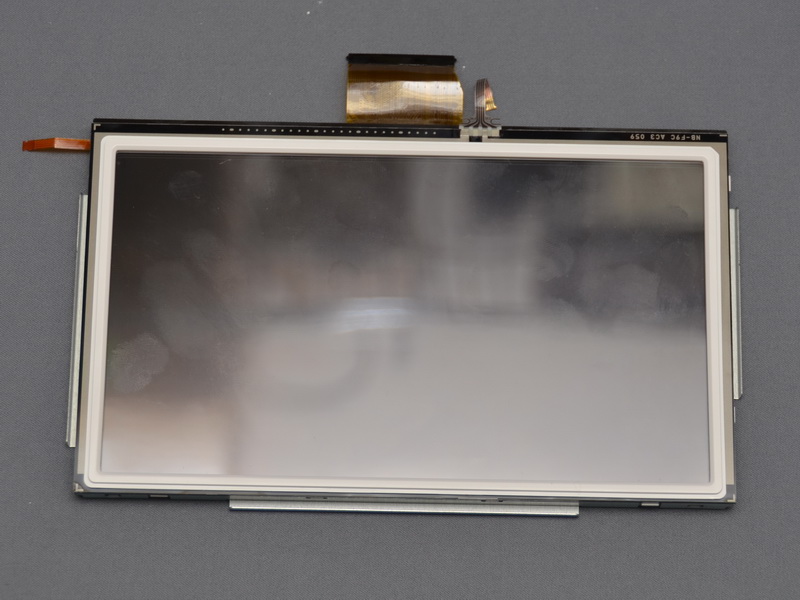

터치 패널 액정을 꺼낸 모습.제조업체를 시사하는 기술은 눈에 띄지 않았다
Wii U GamePad를 구성하는 주요 부품과 기판
